Betriebsbereitschaft herstellen

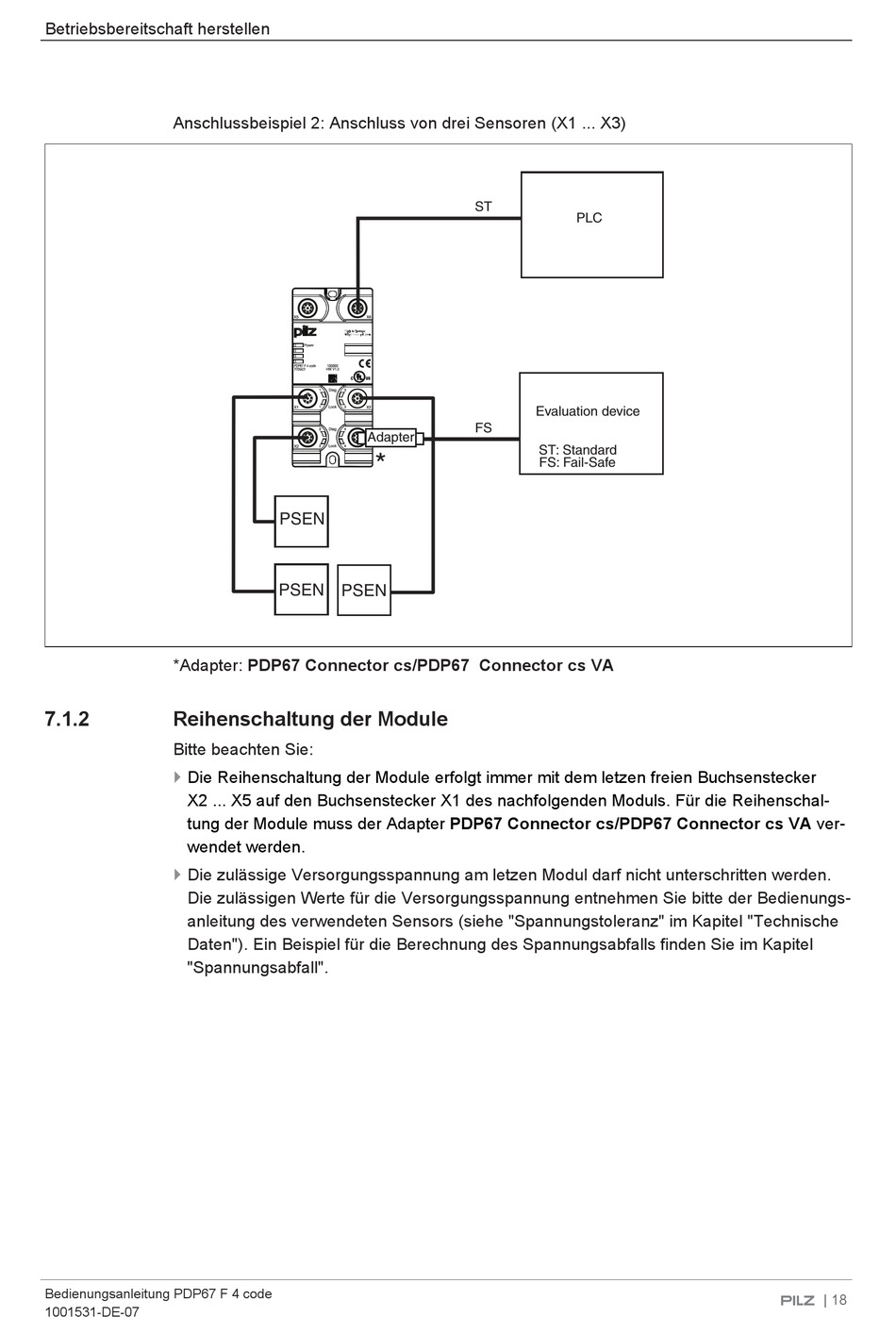

Anschlussbeispiel 2: Anschluss von drei Sensoren (X1 ... X3)
*Adapter: PDP67 Connector cs/PDP67 Connector cs VA
7.1.2
Reihenschaltung der Module
Bitte beachten Sie:
}
Die Reihenschaltung der Module erfolgt immer mit dem letzen freien Buchsenstecker
X2 ... X5 auf den Buchsenstecker X1 des nachfolgenden Moduls. Für die Reihenschal-
tung der Module muss der Adapter PDP67 Connector cs/PDP67 Connector cs VA ver-
wendet werden.
}
Die zulässige Versorgungsspannung am letzen Modul darf nicht unterschritten werden.
Die zulässigen Werte für die Versorgungsspannung entnehmen Sie bitte der Bedienungs-
anleitung des verwendeten Sensors (siehe "Spannungstoleranz" im Kapitel "Technische
Daten"). Ein Beispiel für die Berechnung des Spannungsabfalls finden Sie im Kapitel
"Spannungsabfall".
Bedienungsanleitung PDP67 F 4 code
1001531-DE-07
Adapter
*
PSEN
PSEN PSEN
ST
PLC
Evaluation device
FS
ST: Standard
FS: Fail-Safe
