Betriebsbereitschaft herstellen

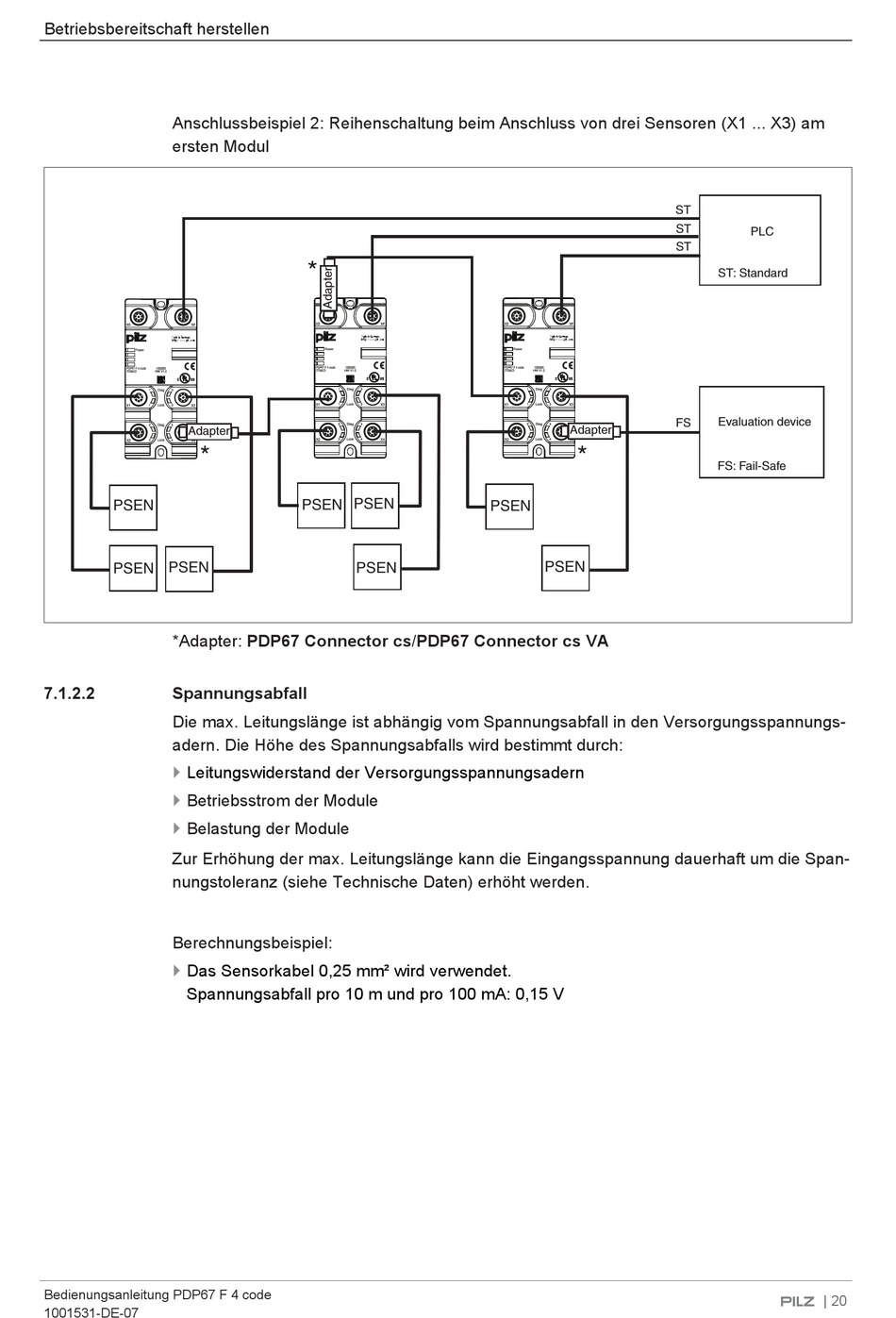

Anschlussbeispiel 2: Reihenschaltung beim Anschluss von drei Sensoren (X1 ... X3) am
ersten Modul
Adapter
*
PSEN
PSEN PSEN
*Adapter: PDP67 Connector cs/PDP67 Connector cs VA
7.1.2.2
Spannungsabfall
Die max. Leitungslänge ist abhängig vom Spannungsabfall in den Versorgungsspannungs-
adern. Die Höhe des Spannungsabfalls wird bestimmt durch:
}
Leitungswiderstand der Versorgungsspannungsadern
}
Betriebsstrom der Module
}
Belastung der Module
Zur Erhöhung der max. Leitungslänge kann die Eingangsspannung dauerhaft um die Span-
nungstoleranz (siehe Technische Daten) erhöht werden.
Berechnungsbeispiel:
}
Das Sensorkabel 0,25 mm² wird verwendet.
Spannungsabfall pro 10 m und pro 100 mA: 0,15 V
Bedienungsanleitung PDP67 F 4 code
1001531-DE-07
*
PSEN PSEN
PSEN
Adapter
*
PSEN
PSEN
ST
ST
PLC
ST
ST: Standard
Evaluation device
FS
FS: Fail-Safe
| 20
