Betriebsbereitschaft herstellen
7.1.1.1
Beispiele für Einzelschaltung

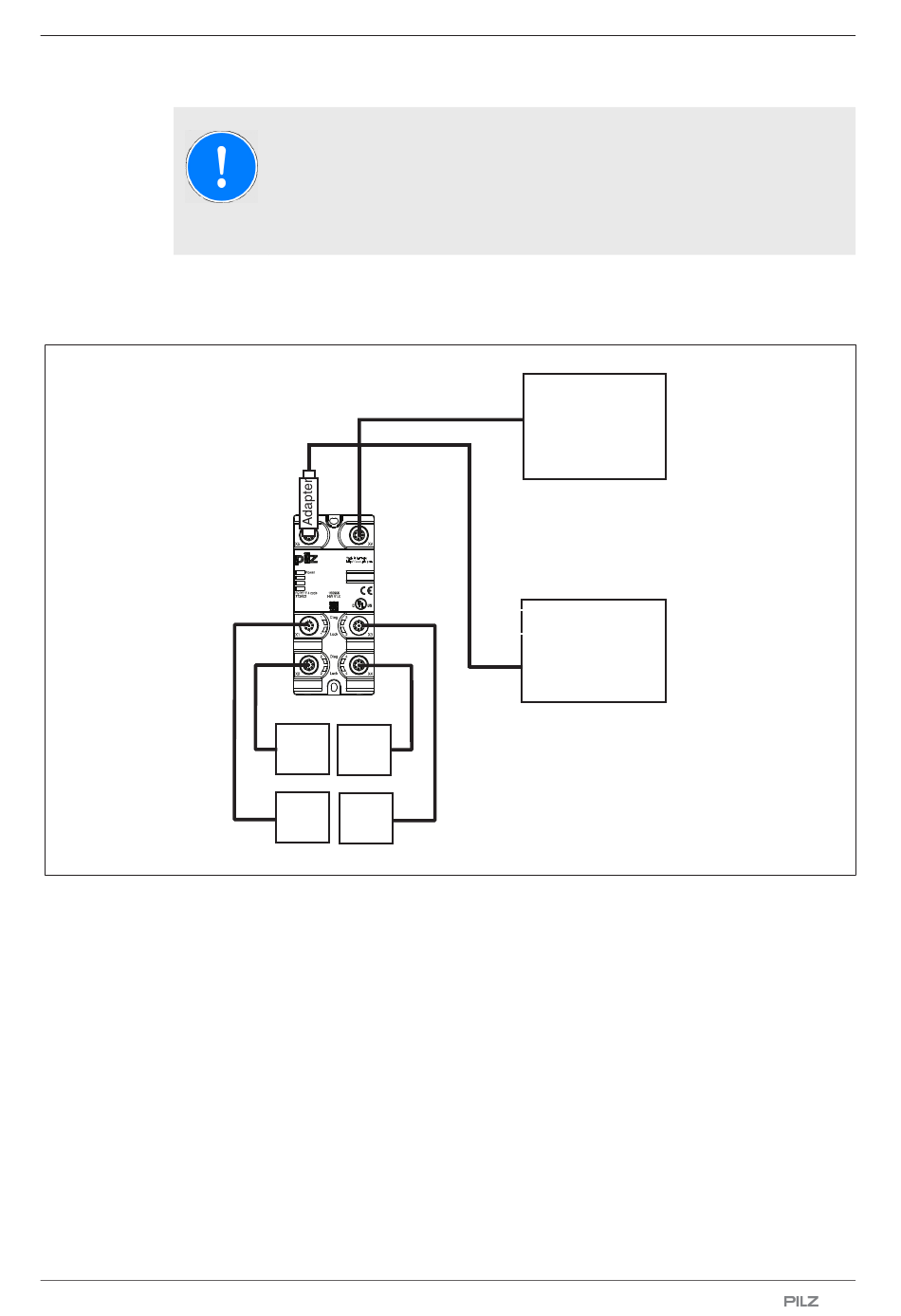

Anschlussbeispiel 1: Anschluss von vier Sensoren (X1 ... X4)
*Adapter: PDP67 Connector cs/PDP67 Connector cs VA
Bedienungsanleitung PDP67 F 4 code
1001531-DE-07
WICHTIG
Lösen Sie bei der Inbetriebnahme die Sicherheitsfunktion jedes Sensors in
der Sicherheitskette aus und prüfen Sie das korrekte Ansprechen der Si-
cherheitsausgänge des Auswertegeräts.
*
PSEN
PSEN
PSEN PSEN
PLC
ST
Auswertegerät/
Evaluation device
FS
ST: Standard
FS: Fail-Safe
| 17
