Übersicht
2.2

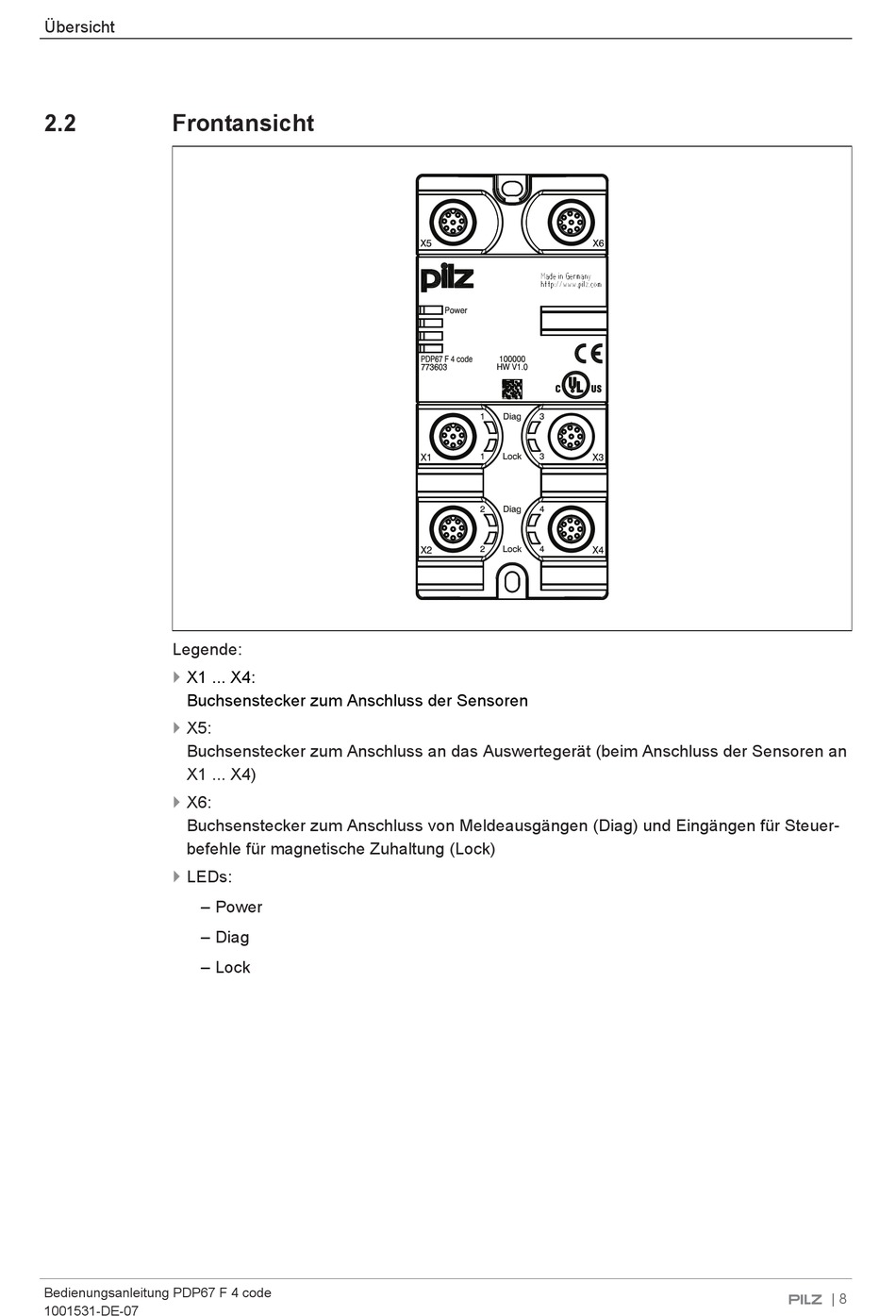

Frontansicht
Legende:
}
X1 ... X4:
Buchsenstecker zum Anschluss der Sensoren
}
X5:
Buchsenstecker zum Anschluss an das Auswertegerät (beim Anschluss der Sensoren an
X1 ... X4)
}
X6:
Buchsenstecker zum Anschluss von Meldeausgängen (Diag) und Eingängen für Steuer-
befehle für magnetische Zuhaltung (Lock)
}
LEDs:
– Power
– Diag
– Lock
Bedienungsanleitung PDP67 F 4 code
1001531-DE-07
| 8
