AUFBAUANLEITUNG
SCHRITT 5

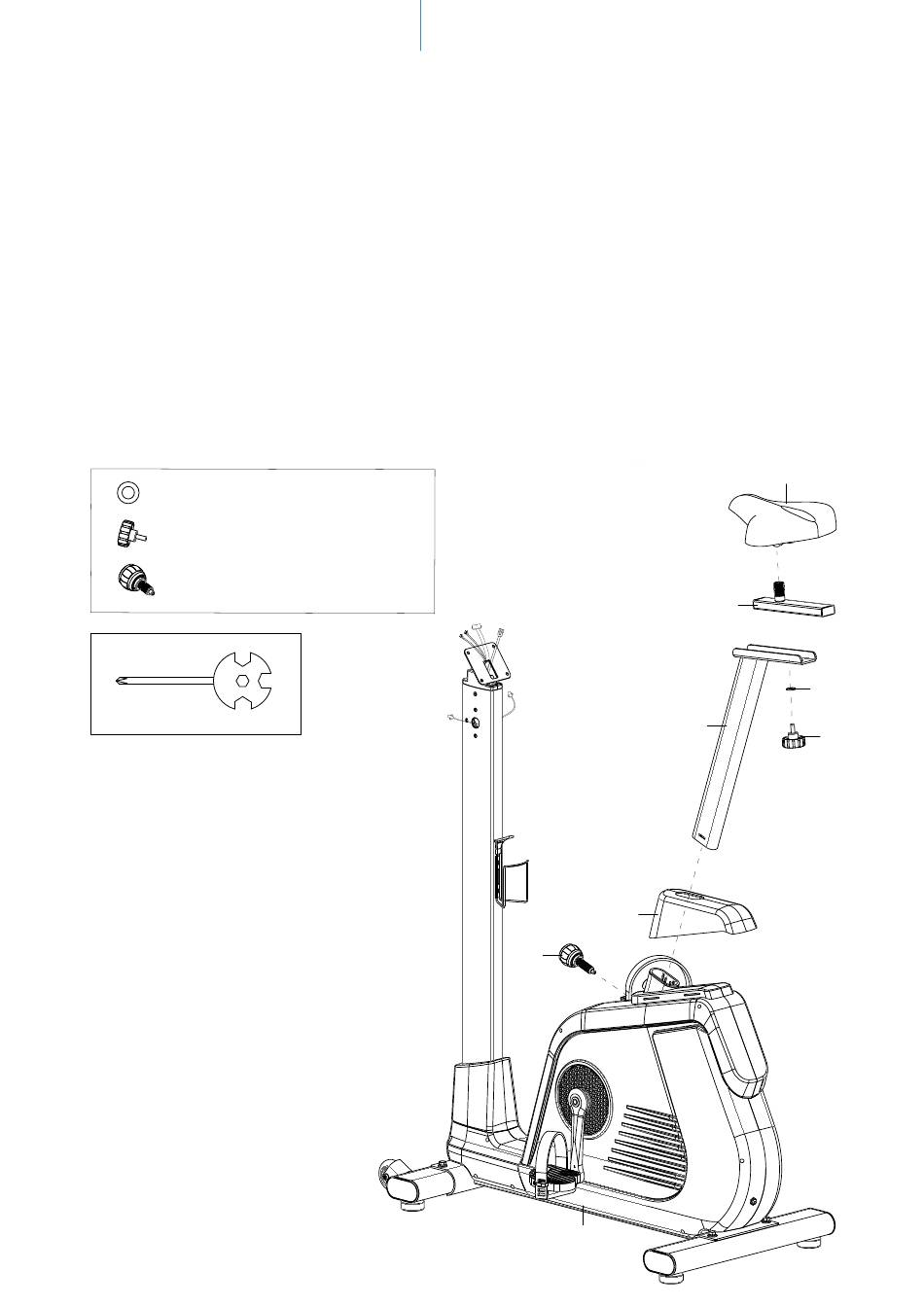

Befestigen Sie den Sattel (34) auf der Sattelverstellung (31) und dann die Sattelverstellung (31)
auf der Sattelstütze (5) mit Hilfe der Unterlegscheibe (11) und dem Schnellversteller (29).
Platzieren Sie die Abdeckung (28) auf dem Hauptrahmen (1) wie unten abgebildet und be-
festigen Sie dann die Sattelstütze (5) mit Hilfe des Schnellverstellers (27) in der gewünschten
Position.
Sie können die Sitzhöhe und die horizontale Sattelposition später an Ihre Bedürfnisse durch
Lösen und erneutes Befestigen der Schnellversteller (27 bzw. 29) in der gewünschten Position
anpassen.
Achten Sie jedoch darauf, dass die Schnellversteller immer durch eine Bohrung geführt und
sicher angezogen werden, sowie markierte, maximale Positionen (STOP-Markierung auf dem
Rohr) niemals überschritten werden.
#11
#30 Ф8*Ф20*2.0
#29 M8*20 L20
#27 M16*1.5 L27
x 1
8
#30 Ф8*Ф20*2.0
#29 M8*20 L20
#27 M16*1.5 L27
x 1
x 1
x 1
28
27
34
31
11
5
28
29
27
1
34
31
11
5
29
