9

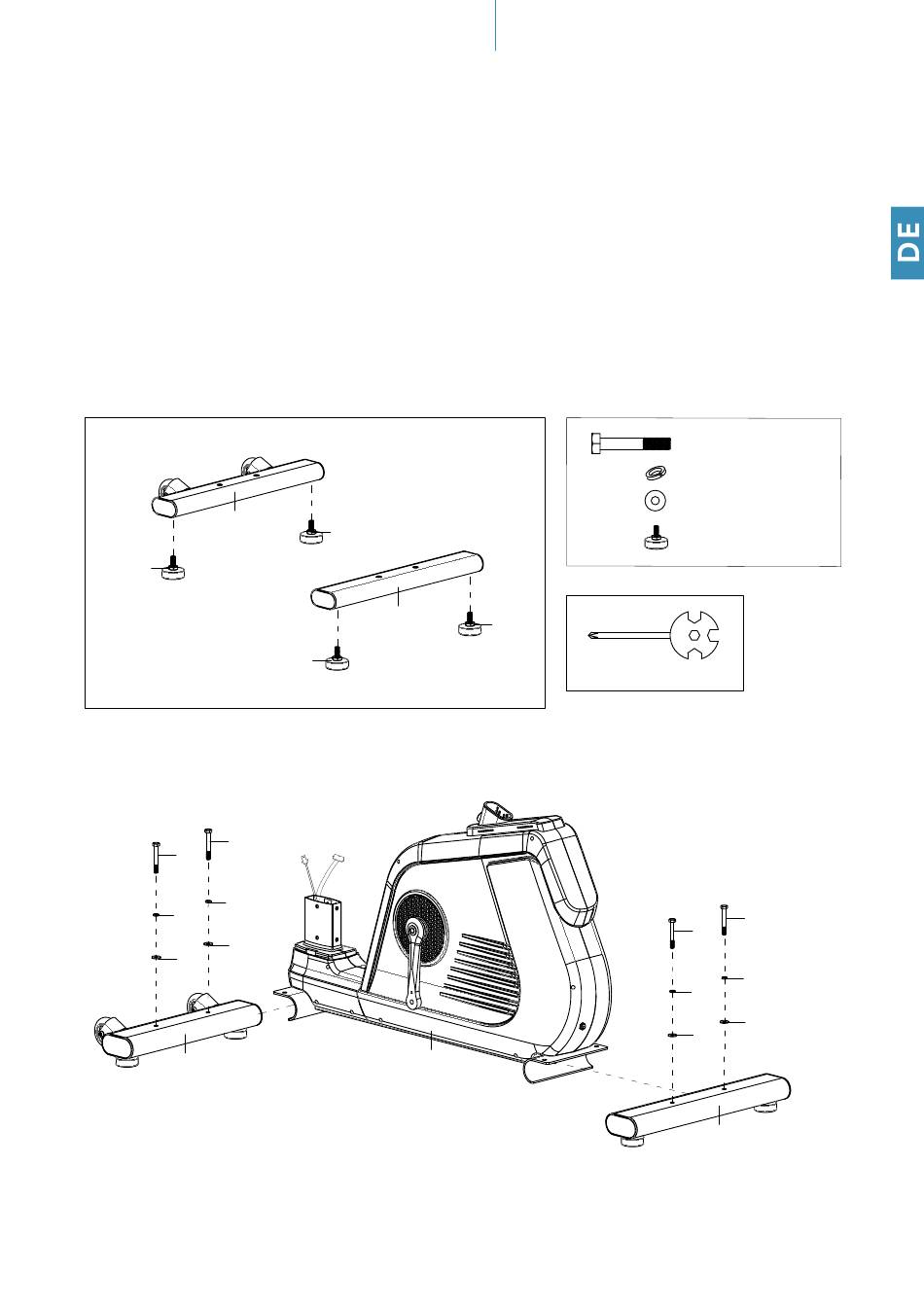

SCHRITT 2
Bringen Sie die 4 verstellbaren Füße (8) wie dargestellt am vorderen (3) und hinteren (4) Stand-
fuß an.
Lösen Sie die 4 Schrauben (13), Federscheiben (12) und Unterlegscheiben (11) aus den beiden
Standfüßen (3/4) und montieren Sie sie dann mit diesen Teilen am Hauptrahmen (1).
Die verstellbaren Füße (8) dienen später dazu, dass das Gerät auf einen ebenen Stand ausge-
richtet werden kann.
3
2
8
1
3
8
8
13
13
12
12
11
11
3
5
AUFBAUANLEITUNG
4
8
1
x 4
#13 M8*65
x 4
#12 Ф8
x 4
#11 Ф8*Ф20*1.5
x 4
#8 M10*30*Ф52*19
x 1
13
13
12
12
11
11
4
8
