INSTRUCTIONS DE MONTAGE
ÉTAPE 5

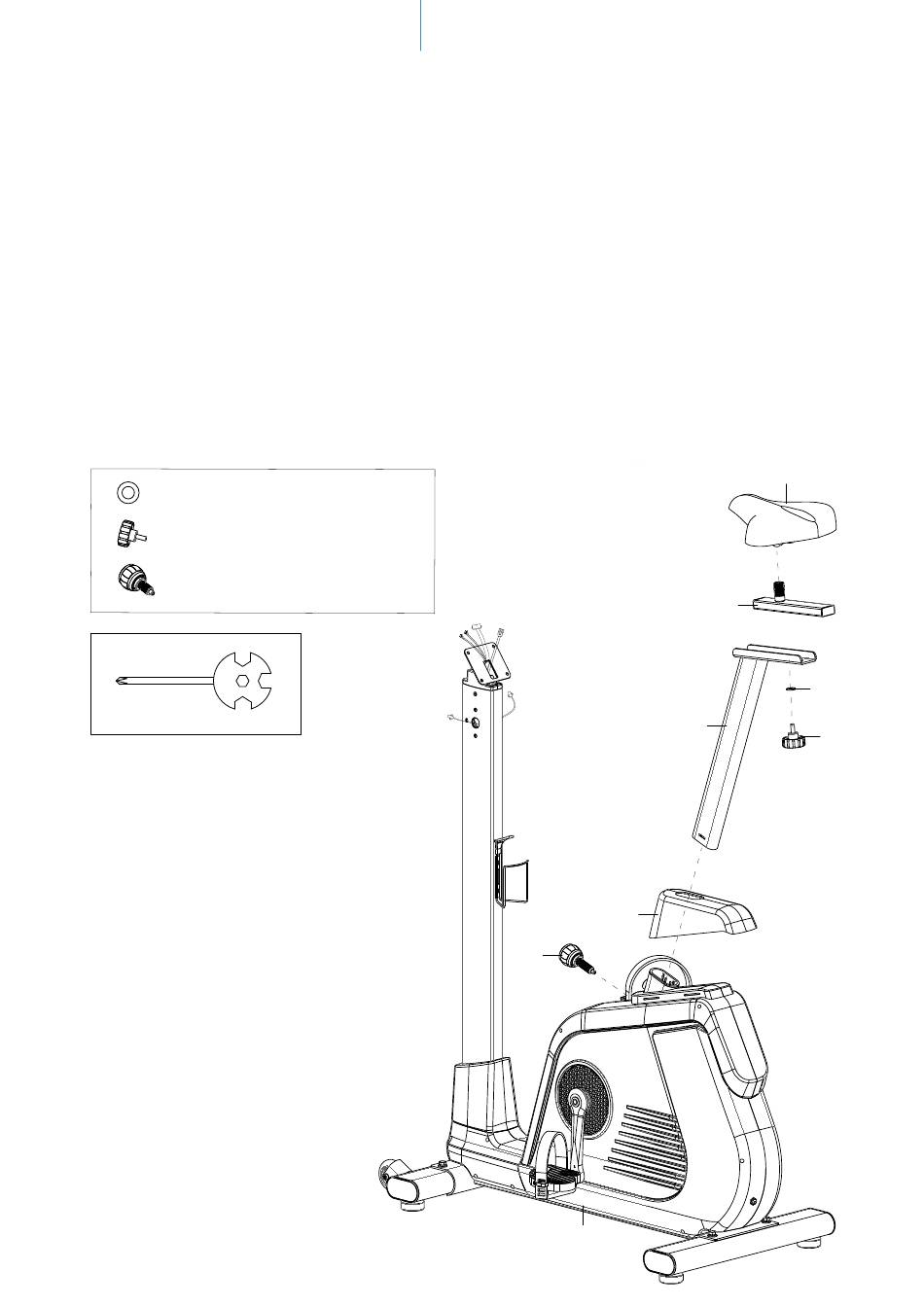

Fixez la selle (34) sur le réglage de la selle (31), puis le réglage de la selle (31) sur la tige de selle
(5) à l'aide de la rondelle (11) et du dispositif de réglage rapide (29).
Placez le couvercle (28) sur le cadre principal (1) comme illustré ci-dessous, puis fixez la tige
de selle (5) dans la position souhaitée à l'aide du dispositif de réglage rapide (27).
Vous pourrez par la suite adapter la hauteur d'assise et la position horizontale de la selle à vos
besoins en desserrant et en fixant à nouveau les dispositifs de réglage rapide (27 ou 29) dans
la position souhaitée.
Veillez toutefois à toujours faire passer les ajusteurs rapides par un trou et à les serrer de ma-
nière sûre, et à ne jamais dépasser les positions maximales marquées (marquage STOP sur le
tube).
#11
#30 Ф8*Ф20*2.0
#29 M8*20 L20
#27 M16*1.5 L27
x 1
68
#30 Ф8*Ф20*2.0
#29 M8*20 L20
#27 M16*1.5 L27
x 1
x 1
x 1
28
27
34
31
11
5
28
29
27
1
34
31
11
5
29
