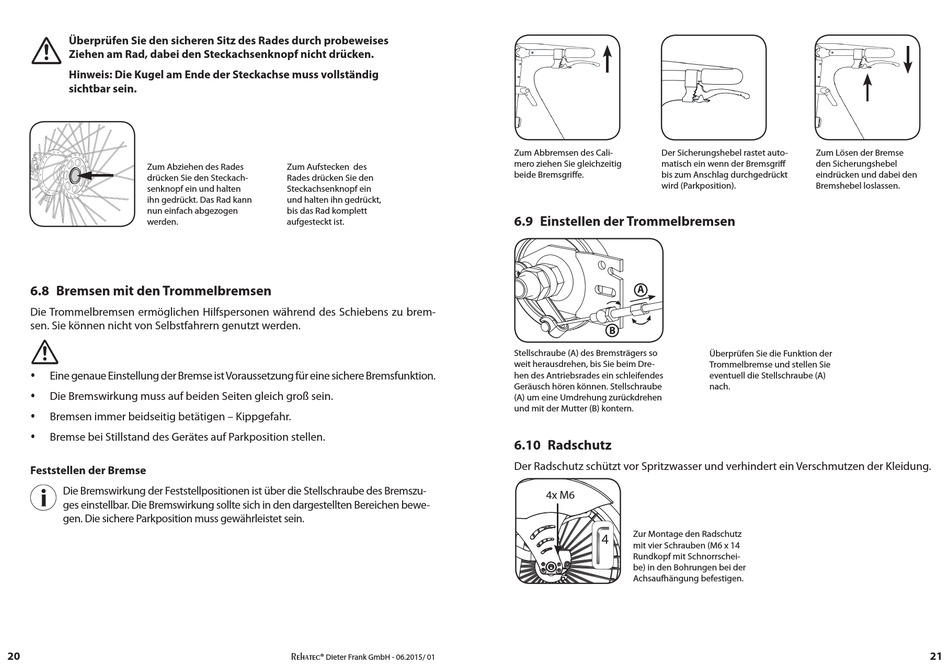

Überprüfen Sie den sicheren Sitz des Rades durch probeweises
Ziehen am Rad, dabei den Steckachsenknopf nicht drücken.
Hinweis: Die Kugel am Ende der Steckachse muss vollständig
sichtbar sein.
Zum Abziehen des Rades
drücken Sie den Steckach-
senknopf ein und halten
ihn gedrückt. Das Rad kann
nun einfach abgezogen
werden.
6.8 Bremsen mit den Trommelbremsen
Die Trommelbremsen ermöglichen Hilfspersonen während des Schiebens zu brem-
sen. Sie können nicht von Selbstfahrern genutzt werden.
Eine genaue Einstellung der Bremse ist Voraussetzung für eine sichere Bremsfunktion.
y
Die Bremswirkung muss auf beiden Seiten gleich groß sein.
y
Bremsen immer beidseitig betätigen – Kippgefahr.
y
y
Bremse bei Stillstand des Gerätes auf Parkposition stellen.
Feststellen der Bremse
Die Bremswirkung der Feststellpositionen ist über die Stellschraube des Bremszu-
ges einstellbar. Die Bremswirkung sollte sich in den dargestellten Bereichen bewe-
gen. Die sichere Parkposition muss gewährleistet sein.
20
Zum Aufstecken des
Rades drücken Sie den
Steckachsenknopf ein
und halten ihn gedrückt,
bis das Rad komplett
aufgesteckt ist.
Rehatec
®
Dieter Frank GmbH - 06.2015/ 01
project:
Zum Abbremsen des Cali-
Der Sicherungshebel rastet auto-
mero ziehen Sie gleichzeitig
matisch ein wenn der Bremsgriff
beide Bremsgriff e.
bis zum Anschlag durchgedrückt
wird (Parkposition).
6.9 Einstellen der Trommelbremsen
A
B
Stellschraube (A) des Bremsträgers so
weit herausdrehen, bis Sie beim Dre-
hen des Antriebsrades ein schleifendes
Geräusch hören können. Stellschraube
(A) um eine Umdrehung zurückdrehen
und mit der Mutter (B) kontern.
6.10 Radschutz
Der Radschutz schützt vor Spritzwasser und verhindert ein Verschmutzen der Kleidung.
4x M6
Zur Montage den Radschutz
4
mit vier Schrauben (M6 x 14
Rundkopf mit Schnorrschei-
be) in den Bohrungen bei der
Achsaufhängung befestigen.
tolerance:
scale:
category:
surface:
Zum Lösen der Bremse
den Sicherungshebel
eindrücken und dabei den
Bremshebel loslassen.
Überprüfen Sie die Funktion der
Trommelbremse und stellen Sie
eventuell die Stellschraube (A)
nach.
21
