Sicherheitshinweise:
siehe Anhang-A1 Pkt. 8a. - h.)

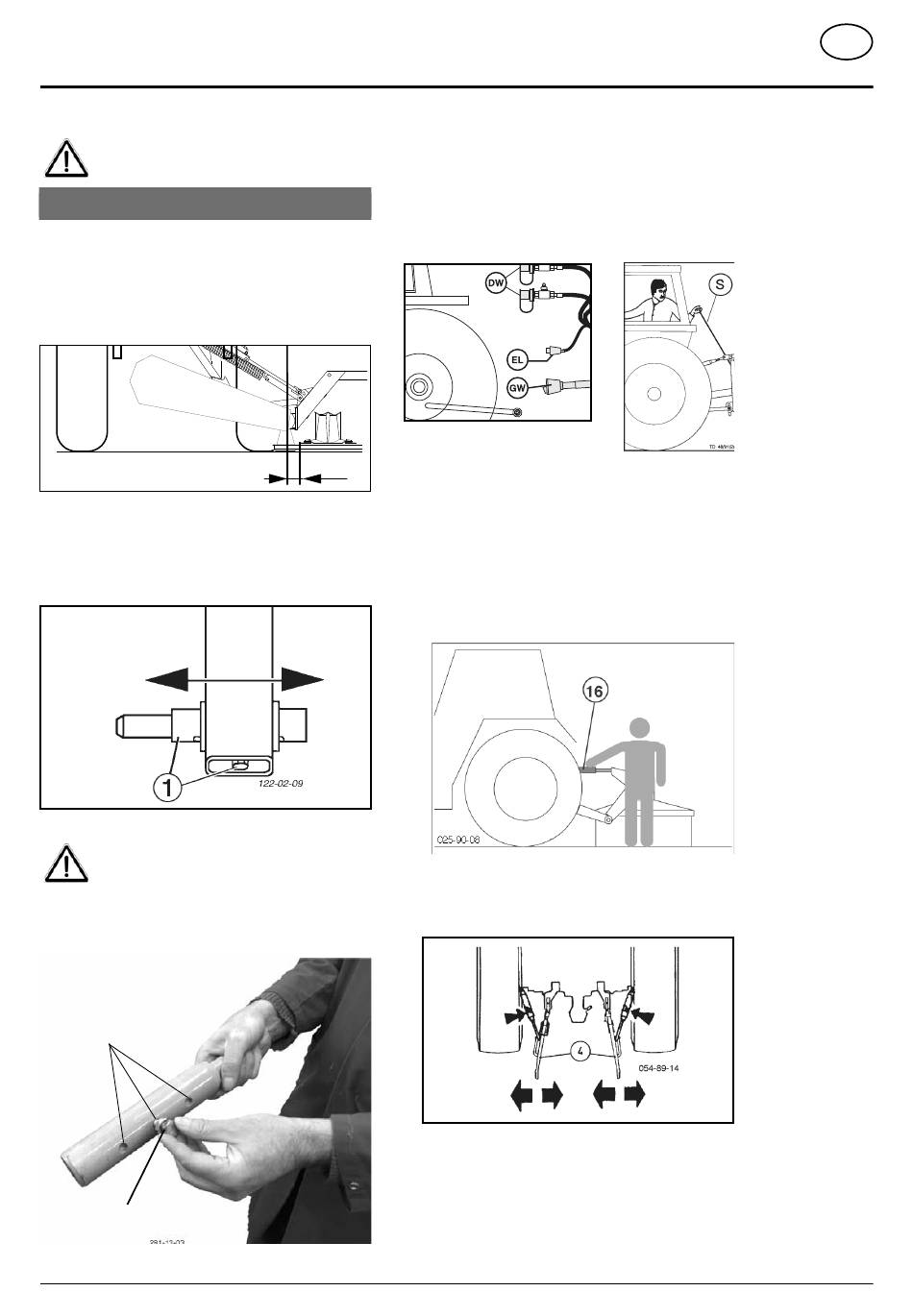

Gerät an Schlepper anbauen
1. Unterlenker des Hubwerks waagrecht einstellen
2. Gerät an Dreipunkt-Anhängung abstecken.
- Mähwerk so anbauen, daß der Abstand zwischen
der inneren Mähscheibe und dem Schlepper reifen 0 -
10 cm beträgt.
TD 39/96/3
- Unterlenkerbolzen (1) am Tragrahmen entsprechend
der Dreipunkt-Kategorie und der Spurweite mit der
Fixierschraube einstellen. Der Mäher soll nicht am
hinteren Traktorreifen streifen.
Achten sie darauf, dass sie mit der
Fixierschraube die gewünschte Bohrung
(siehe Abbildung unten) am Bolzen treffen!
Ansonsten kann sich der Mäher aus der
Ankoppelung lösen auf den Boden stürzen
und Sachschaden verursachen.
3 Bohrungen
Fixierschraube
1400-D ANBAU_389
GERÄT AN SCHLEPPER ANBAUEN
GERÄT AN SCHLEPPER ANBAUEN
- bei Zwillingsräder oder bei besonders breiten Reifen,
siehe Hinweise im Anhang dieser Betriebsanleitung
3. Hydrauliksteckkupplung (DW) an schließen
DW = Doppeltwirkender Hydraulikanschluß
0 - 10 cm
4. Klappenentriegelungsseil (S) in die
Schlepperkabine verlegen.
5. Oberlenkerspindel einstellen
- Durch Verdrehen der Oberlenkerspindel (16) wird
das Mähwerk in waagrechte oder leicht nach vorne
geneigte Lage gebracht.
6. Unterlenker (4) gegen Seitenbewegung
fixieren.
- 6 -
174-04-11
