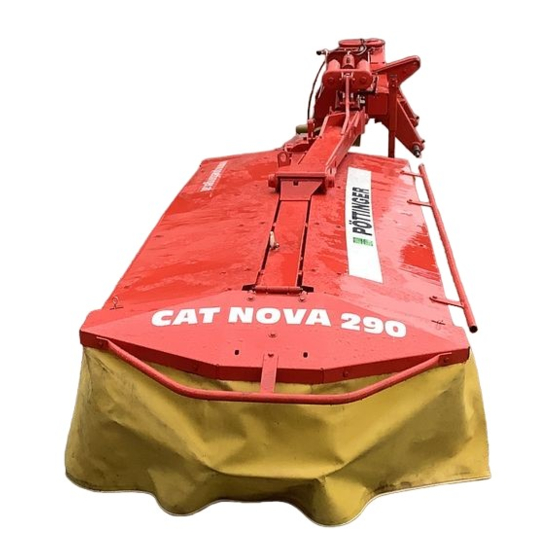

Pottinger CAT NOVA 290 Betriebsanleitung
Inhaltsverzeichnis
CAT NOVA 290
Sicherheitshinweise im Anhang-A beachten
Inhaltsverzeichnis
Bedeutung der Warnbildzeichen ......................................................... 4
Abschwenken des Anbaurahmens ...................................................... 5
Einwinterung ....................................................................................... 5
Hochschwenken des Anbaurahmens .................................................. 5
Gerät an Schlepper anbauen .............................................................. 6
Einstellung der Unterlenkerhöhe ......................................................... 7
Wichtiger Hinweis! .............................................................................. 7
Gelenkwelle ankuppeln ....................................................................... 7
Umstellen von Arbeits- in Transportstellung ........................................ 8
Transportposition - 1 ........................................................................... 8
Transportposition - 2 ........................................................................... 8
Verringerung der Gesamthöhe in der Transportstellung ..................... 8
Transportposition - 3 ........................................................................... 9
Verringerung der Gesamthöhe in der Transportstellung ..................... 9
Umstellen von Transport- in Arbeitsstellung ........................................ 9
Abstellen des Gerätes ......................................................................... 9
Abstellen im Freien ............................................................................. 9
Vorsicht bei Wendemanövern am Hang!........................................... 10
Wichtige Bemerkungen vor Arbeitsbeginn ........................................ 11
Sicherheitshinweise .......................................................................... 11
Mähen ............................................................................................... 11
Einstellung: ....................................................................................... 11
Mähen mit dem Aufbereiter ............................................................... 12
Aus- und Einbau des Aufbereiters .................................................... 12
Hinweis ............................................................................................. 13
Schwaden ......................................................................................... 13
Breitstreuen ....................................................................................... 13
Schwadscheiben (nicht bei Geräten mit Aufbereiter) ........................ 14
Schwadbleche (Wunschausrüstung) ................................................ 14
Anfahrsicherung: ............................................................................... 15
Funktion der Anfahrsicherung: .......................................................... 15
Einstellung: ....................................................................................... 15
(358) INHALT 9800-D
Type: PSM 358
INHALTSVERZEICHNIS
Allgemeine Wartungshinweise .......................................................... 16
Reparaturhinweise ............................................................................ 16
Reinigung von Maschinenteilen ........................................................ 16
Abstellen im Freien ........................................................................... 16
Einwinterung ..................................................................................... 16
Gelenkwellen .................................................................................... 16
Hydraulikanlage ................................................................................ 16
Winkelgetriebe .................................................................................. 17
Mähbalken (MaschNr. - . . . 1460) ................................................... 17
Mähbalken (MaschNr. + . . . 1461) .................................................. 17
Montage der Mähklingen .................................................................. 18
Federvorspannung überprüfen. ........................................................ 18
Halter für Schnellwechsel der Mähklingen ........................................ 19
Kontrollen der Mähklingenaufhängung ............................................. 19
Wechseln der Mähklingen ................................................................. 19
Technische Daten ............................................................................. 20
Bestimmungsgemäße Verwendung des Mähwerks .......................... 20
Sitz des Typenschildes ..................................................................... 20
Richtige Verladung ............................................................................ 20
Anhang .............................................................................................. 21
Hinweise für die Arbeitssicherheit ..................................................... 22
GELENKWELLE ............................................................................... 23
Merkblatt für Anbaugeräte ................................................................. 24
Schmierplan .................................... 28
Anbauvarianten ................................................................................. 29
Reparaturen am Mähbalken ............................................................. 30
- 3 -
D
Inhaltsverzeichnis
Verwandte Anleitungen für Pottinger CAT NOVA 290
Inhaltszusammenfassung für Pottinger CAT NOVA 290
-
Seite 1: Inhaltsverzeichnis
CAT NOVA 290 INHALTSVERZEICHNIS Type: PSM 358 Sicherheitshinweise im Anhang-A beachten Inhaltsverzeichnis Allgemeine Wartungshinweise ............16 Bedeutung der Warnbildzeichen ............4 Reparaturhinweise ................16 Abschwenken des Anbaurahmens ............5 Reinigung von Maschinenteilen ............16 Einwinterung ..................5 Abstellen im Freien ................16 Hochschwenken des Anbaurahmens .......... -
Seite 2: Bedeutung Der Warnbildzeichen
WARNBILDZEICHEN CE-Zeichen Das vom Hersteller anzubringende CE-Zeichen dokumentiert nach außen hin die Konformität der Maschine mit den Bestimmungen der Maschinenrichtlinie und mit anderen einschlägigen EG-Richtlinien. EG-Konformitätserklärung (siehe Anhang) Mit Unterzeichnung der EG-Konformitätserklärung erklärt der Hersteller, daß die in den Verkehr gebrachte Maschine allen einschlägigen grundlegenden Sicherheits- und Gesundheits- 495.151 anforderungen entspricht. -
Seite 3: Abschwenken Des Anbaurahmens
ANBAU Abschwenken des Anbaurahmens Sicherheitshinweise: - Haken (16) mittels Seil entriegeln. siehe Anhang-A1 Pkt. 8a. - 8h.) TD 79/90/30 TD 79/90/28 - Hydrauliksteckkupplung (60) für Schwenkzylinder anschließen. - Durch Betätigen Schleppersteuerventils (ST), Rahmen langsam absenken. Einwinterung Eine rostige Kolbenstange kann die Dichtelemente des Zylinders beschädigen. -
Seite 4: Gerät An Schlepper Anbauen
ANBAU AN DEN SCHLEPPER Gerät an Schlepper anbauen Sicherheitshinweise: siehe Anhang-A1 Pkt. 7.), 8a. - 8h.) - Die Klappe (falls vorhanden) soll hochgeschwenkt sein (A) . Die Entlastungsfeder wird in dieser Position nicht so stark vorgespannt und der Anbaurahmen des Mähwerks bleibt dadurch in waagrechter Lage. -
Seite 5: Einstellung Der Unterlenkerhöhe
ANBAU AN DEN SCHLEPPER Einstellung der Unterlenkerhöhe - Schlepperhydraulik (ST) durch den Tiefenanschlag einstellen. Unterlenkerhöhe ca. 630 mm. Diese Höhe ermöglicht einen optimalen Ausgleich der Bodenunebenheiten und braucht beim Hochschwenken des Mähbalkens nicht verändert werden. - Hydrauliksteckkupplung für Schwenkzylinder anschließen. Wichtiger Hinweis! Ein Abziehbild, welches neben dem Getriebe angebracht ist, gibt Auskunft für welche... -
Seite 6: Umstellen Von Arbeits- In Transportstellung
TRANSPORT- UND ARBEITSSTELLUNG Umstellen von Arbeits- in Transportstellung Transportposition - 2 • Mähbalken nur seitlich hochgeschwenkt. Sicherheitshinweise: siehe Anhang-A1 Pkt. 7.), 8c. - 8h.) Das Umstellen von Arbeits- in Transportstellung und - Am Seil (S2) ziehen und umgekehrt nur auf ebenem, festem Boden durchführen. gleichzeitig das Steuerventil (ST) betätigen. -
Seite 7: Transportposition - 3
TRANSPORT- UND ARBEITSSTELLUNG Transportposition - 3 Umstellen von Transport- in Arbeitsstellung • Mähbalken nach hinten und hochgeschwenkt. - Klappe in die Position "G" schwenken. Bei abgesenktem Schneidbalken wird 1. Mähbalken, wie unter "Transportstellung - 1" die Entlastungsfeder in dieser Position beschrieben, nach hinten schwenken. -
Seite 8: Vorsicht Bei Wendemanövern Am Hang
EINSATZ AM HANG Vorsicht bei Wendemanövern am Hang! Durch das Gewicht (G) der Mäheinheit werden die Fahreigenschaften des Schleppers beeinflußt. Dies kann besonders in Hanglagen zu gefährlichen Situationen führen. Kippgefahr besteht - wenn die Mäheinheit hangabwärts positioniert ist und in dieser Lage hydraulisch angehoben wird, - bei Kurvenfahrten nach links mit angehobener Mäheinheit, - bei Kurvenfahrten nach links in Transportstellung (Mäheinheit... -
Seite 9: Wichtige Bemerkungen Vor Arbeitsbeginn
INBETRIEBNAHME Wichtige Bemerkungen vor 4. Bei laufendem Motor Abstand halten. Einstellung: - Die Traktorhydraulik muß so eingestellt sein, Arbeitsbeginn daß die Maschine den Bodenunebenheiten folgen kann. Sicherheitshinweise: - Bolzen (B) in der Mitte der Führung. siehe Anhang-A Pkt. 1. - 7.) Nach der ersten Betriebsstunde •... -
Seite 10: Mähen Mit Dem Aufbereiter
AUFBEREITER (CONDITIONER) Mähen mit dem Aufbereiter Der Aufbereitungseffekt kann verändert werden. - Mit dem Handhebel (13) wird der Abstand (A) zwischen Einstelleiste und Rotor verstellt. In der tiefsten Stellung ist die Aufbereitung am stärksten. Das Futter soll aber nicht zerschlagen werden. Aus- und Einbau des Aufbereiters Wichtig! Beim Mähen ohne Aufbereiter sind am Mähbalken... -
Seite 11: System "Extra Dry
LEITBLECHE EINSTELLEN Variante System "extra dry" Hinweis unten beschriebenen Einstellungen sind Grundeinstellung zu verstehen. Bedingt durch unterschiedlichen Futterarten, kann eine optimale Einstellung der Leitbleche eventuell erst im praktischen Einsatz ermittelt werden. Schwaden 1. Positionen Leitbleche einstellen - siehe Abbildung Breitstreuen 1. -
Seite 12: Schwadscheiben (Nicht Bei Geräten Mit Aufbereiter)
SCHWADFORMER Schwadscheiben (nicht bei Geräten mit Aufbereiter) Mit den Schwadscheiben (1) wird beim Mähen ein schmaler Schwad geformt. Dadurch wird ein Überfahren des Mähgutes mit breiten Schlepperreifen vermieden. - Die Befestigung erfolgt mit Sechskantschrauben (M 10 x 80) und Sicherheitsmuttern (Si-Mutter). M 10x80 Si-Mutter TD 4/94/1... -
Seite 13: Anfahrsicherung
ANFAHRSICHERUNG Anfahrsicherung: Beim Ausmähen um Bäume, Zäune, Grenzsteine u.ä. kann es trotz vorsichtiger und langsamer Fahrweise zum Anfahren an Hindernisse mit dem Mähbalken kommen. Um dabei Schäden zu vermeiden, ist am Mähwerk eine Anfahrsicherung vorgesehen. Achtung! Es ist nicht Zweck der Anfahrsicherung, bei voller Fahrt Schäden an der Maschine zu vermeiden. -
Seite 14: Allgemeine Wartungshinweise
WARTUNG UND INSTANDHALTUNG Sicherheitshinweise Abstellen im Freien • Vor Einstell- Wartungs- und Reparaturarbeiten Motor abstellen. • Arbeiten unter der Bei längerem Abstellen im Freien, Maschine nicht ohne Kolbenstangen reinigen sichere Abstützung anschließend mit Fett koservieren. durchführen. FETT • Nach ersten B e t r i e b s s t u n d e n Einwinterung sämtliche Schrauben... -
Seite 15: Winkelgetriebe
Getriebe entfernt. Getriebe entfernt. Ölmenge: Ölmenge: CAT NOVA 290 = 2,75 Liter SAE 90 CAT NOVA 290 = 2,75 Liter SAE 90 - Mähbalken in senkrechte Lage bringen - Mähbalken in senkrechte Lage bringen und etwa 5 Minuten warten. -
Seite 16: Mähklingenbefestigung Mit Schraubbarem Klingenbolzen
WARTUNG UND INSTANDHALTUNG Variante-1 Federvorspannung überprüfen. Mähklingenbefestigung mit schraubbarem Klingenbolzen 75 kg Achtung! Mähklingen und deren Befestigung regelmäßig überprüfen! - Verbogene oder beschädigte Mähklingen dürfen nicht TD 71-98-05 Einstellmaß: weiterverwendet werden. MaschNr: - . . . 01190 - Einseitig verschlissene Mähklingen 40 mm können umgedreht und wieder montiert werden. -
Seite 17: Halter Für Schnellwechsel Der Mähklingen
WARTUNG UND INSTANDHALTUNG (Variante-2) Wechseln der Mähklingen Halter für Schnellwechsel der Mähklingen 1. Den Hebel (H) in senkrechter Lage zwischen Mähscheibe und Halter (30) einführen Achtung! 2. Den beweglichen Halter (30) mittels Hebel (H) nach Für Ihre Sicherheit unten drücken. Mähklingen und deren Befestigung regelmäßig überprüfen! - Verbogene oder beschädigte Mähklingen dürfen nicht... -
Seite 18: Technische Daten
Ihre/Your/Votre Masch.Nr. / Fgst.Ident.Nr. Bestimmungsgemäße Verwendung des Mähwerks Das Mähwerk „CAT NOVA 290 (Type PSM 358)“ ist ausschließlich für den üblichen Einsatz bei landwirtschaftlichen Arbeiten bestimmt. • Zum Mähen von Wiesen und kurzhalmigem Feldfutter. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. -
Seite 19: Anhang
Anhang D-Anhang Titelblatt (341) -
Seite 20: Sicherheitshinweise
Anhang -A Sicherheitshinweise Hinweise für die Arbeitssicherheit 6.) Personen mitnehmen verboten In dieser Betriebsanleitung sind alle Stellen, die die a. Das Mitnehmen von Personen auf der Maschine ist nicht Sicherheit betreffen mit diesem Zeichen versehen. zulässig. b. Die Maschine darf auf öffentlichen Verkehrswegen nur in der beschriebenen Position für Straßentransport befördert 1.) Bestimmungsgemäße Verwendung werden. -
Seite 21: Gelenkwelle
Anhang - B GELENKWELLE 1) Funktionshinweise bei Verwendung einer Nockenschalt- GELENKWELLE kupplung: Die Nockenschaltkupplung ist Achtung! Verwenden Sie nur eine Überlastkupplung, die das die angegebene bzw. mitgelie- Drehmoment bei einer Über- ferte Gelenkwelle, lastung auf “ Null ” schaltet. Die ansonsten für eventuelle Scha- abgeschaltete Kupplung läßt sich densfälle keine Garantie-... -
Seite 22: Merkblatt Für Anbaugeräte
Anhang - C Gesetzesvorschriften für Anbaugeräte, die bei Straßenfahrt vom Appendix - C Zugahrzeug getragen werden, wie z.B. Pflüge, Eggen, Frontlader, alle Annexe - C Dreipunktgeräte usw. 4.7.2 Werden die höchstzulässigen Abmessungen überschritten, ist Merkblatt für Anbaugeräte eine Ausnahmegenehmigung nach § 70 StVZO durch die nach Bonn, den 16. -
Seite 23: Einrichtungen Zur Verbindung Von Fahrzeugen (§ 43 Stvzo)
4.12 Lenkeinrichtung (§ 38 StVTO) Auch bei Verwendung von 4.15.2 An Behelfsladeflächen darf eine Anhängekupplung nicht Anbaugeräten muß eine leichte und sichere Lenkbarkeit angebracht werden. Die Anhängekupplung der Zugmaschine gewährleistet bleiben. Dabei hat der Fahrzeugführer zu beachten, muß nach dem Heckanbau einer Behelfsladefläche unbenutzbar daß... -
Seite 26: Schmierplan
SCHMIERPLAN PLAN DE GRAISSAGE LUBRICATION CHART SMEERSCHEMA MAZACÂ PL¡N KENÉSTERV - D 0.28 - (354) SCHMIERPLAN 9701-D... -
Seite 27: Anbauvarianten
Seitenversetzter Anbau Anbauvarianten 195 cm Beispiel: Schlepper mit einer Beite von 195 cm. 7 cm 10 cm 15 cm 1. Anbauvariante (7 cm) TD 26/96/7 • Unterlenkerbolzen laut Skizze montiert 100 cm - links 10 cm - rechts 15 cm 195 cm 7 cm 20 cm... -
Seite 28: Reparaturen Am Mähbalken
Reparatur Hinweise Reparaturen am Mähbalken Flansch (F) montieren Verwenden Sie geeignetes Werkzeug (W) ! Wichtiger Hinweis! Den Flansch (F) nicht durch Aufschrauben der Mutter auf das Profil der Antriebswelle aufschieben - das Gewinde der Antriebswelle könnte beschädigt werden. Mutter (M) erst dann aufschrauben wenn die Länge (L) des Gewindes ausreicht um eine Beschädigung zu vermeiden. -
Seite 29: Eg-Konformitätserklärung
(vollständige Anschrift der Firma - bei in der Gemeinschaft niedergelassenen Bevollmächtigten ebenfalls Angabe der Firma und Anschrift des Herstellers) erklären in alleiniger Verantwortung, daß das Produkt Scheibenmähwerk CAT NOVA 290, Type PSM 358 _________________________________________________________________________ (Fabrikat, Typ) auf das sich diese Erklärung bezieht, den einschlägigen grundlegenden Sicherheits- und... - Seite 30 ALOIS PÖTTINGER GEBR. PÖTTINGER GMBH Maschinenfabrik Gesellschaft m.b.H Stützpunkt Nord A-4710 Grieskirchen Wentruper Mark 10 Telefon: (0 72 48) 600-0 D-48 268 Greven Telefax: (0 72 48) 45 90 Telefon: (0 25 71) 93 45 - 0 e-Mail: landtechnik@poettinger.co.at Ersatzteildienst: (0 25 71) 93 45 - 11 Internet: http://www.poettinger.co.at Kundendienst: (0 25 71) 93 45 - 12 Telefax: (0 25 71) 93 45 - 14...
