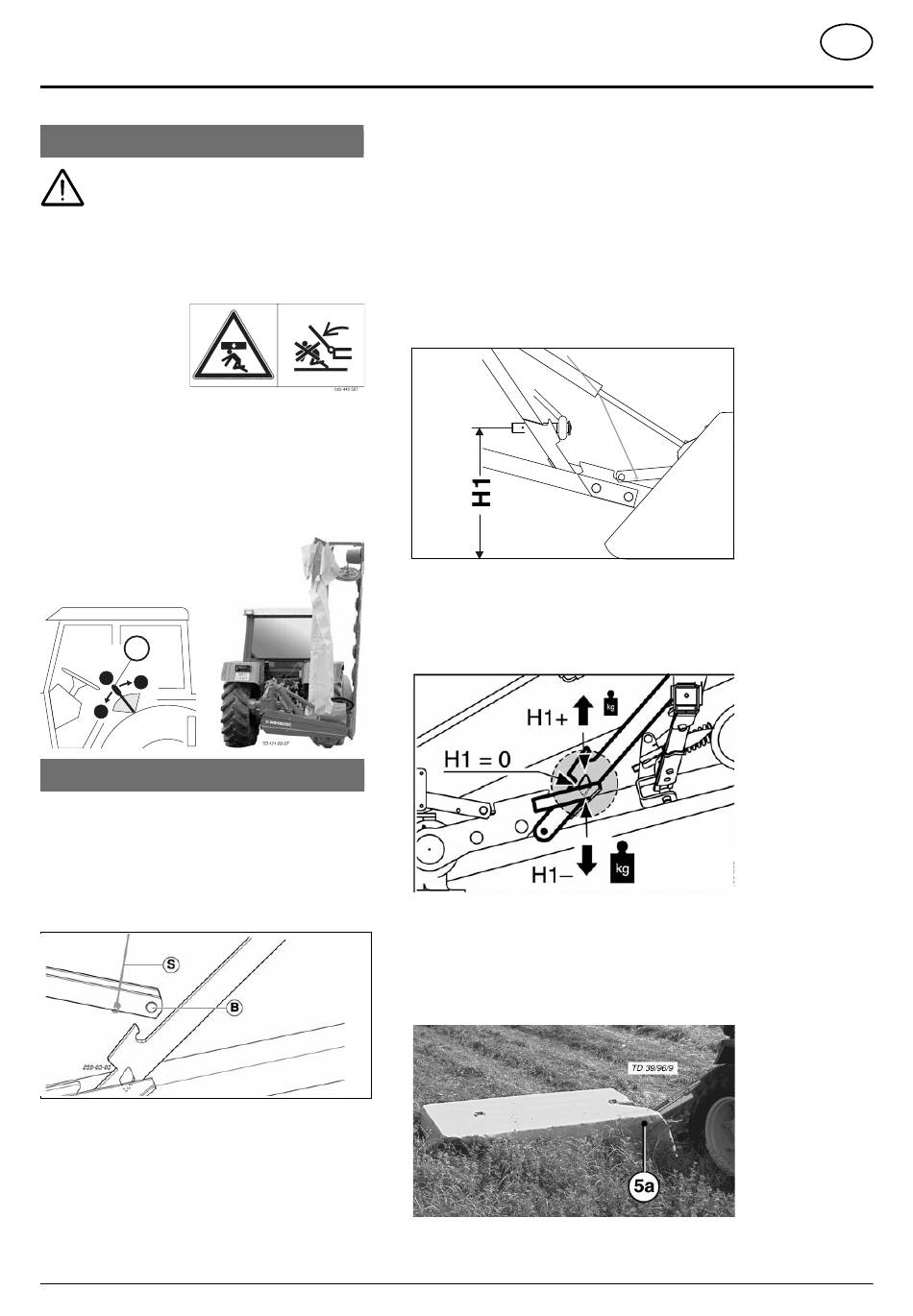

Arbeitsstellung
Sicherheitshinweise:
siehe Anhang-A1 Pkt. 7.), 8c. - 8h.)
Das Umstellen von Arbeits- in
Transportstellung und umgekehrt nur
auf ebenem, festen Boden durchführen.
• Vergewissern, daß der Schwenkbereich
frei ist und sich
n i e m a n d
i m
Gefahrenbereich
befindet.
Ausgangssituation zum Absenken des
Mähbalkens
1. Gerät an den Schlepper angebaut
- siehe Kapitel "Gerät an Schlepper anbauen"
2. Mähbalken in Transportstellung
3. Stützfuß hochgeklappt und gesichert
ST
0
h
s
Umstellen in die Arbeitsstellung
Absenken des Schneidbalkens
1. Klappe mit Seil (S) hochschwenken
- Hydraulik-Steuergerät (ST) vorher kurz auf
"HEBEN" stellen, dadurch wird die Fixierung der
Klappe im Haken gelöst.
- Klappe in Position "B"
2. Mähbalken hydraulisch bis zum Boden
abschwenken
- Hydraulik-Steuergerät (ST) auf "SENKEN" stellen
(s)
- Seil (S) während des Schwenkens loslassen
0401-D ARBEITSSTELLUNG_385
ARBEITSSTELLUNG
- H y d r a u l i k - S t e u e r g e r ä t
"SCHWIMMSTELLUNG" stellen (nur bei
doppeltwirkendem Hydraulik-Steuergerät)
3 Höhenlage des Hubwerks einstellen (H1)
Diese Position (H1) des Hubwerks braucht beim Mähen
und beim Wendemanöver (siehe nächste Seite) nicht
verändert werden.
Mit dem Hubwerk des Schlep pers das Gerät
entsprechend anheben bzw. absenken bis etwa der
Abstand (H1 = 0) erreicht ist.
Boden-Auflagelast des Mähbalkens einstellen
H1 = 0
Grundeinstellung
H1 +
Auflagedruck verringern
H1 –
Auflagedruck erhöher
4. Vordere Schutzverkleidung schließen (5a)
• E i n s a t z
n u r
m i t
Schutzverkleidung.
- 11 -
( S T )
a u f
122-02-14
g e s c h l o s s e n e r
