4
Anhang
4.1
Technische Daten
4.1.1
Bedienungselemente
Tastatur
Indikatoren
4.1.2

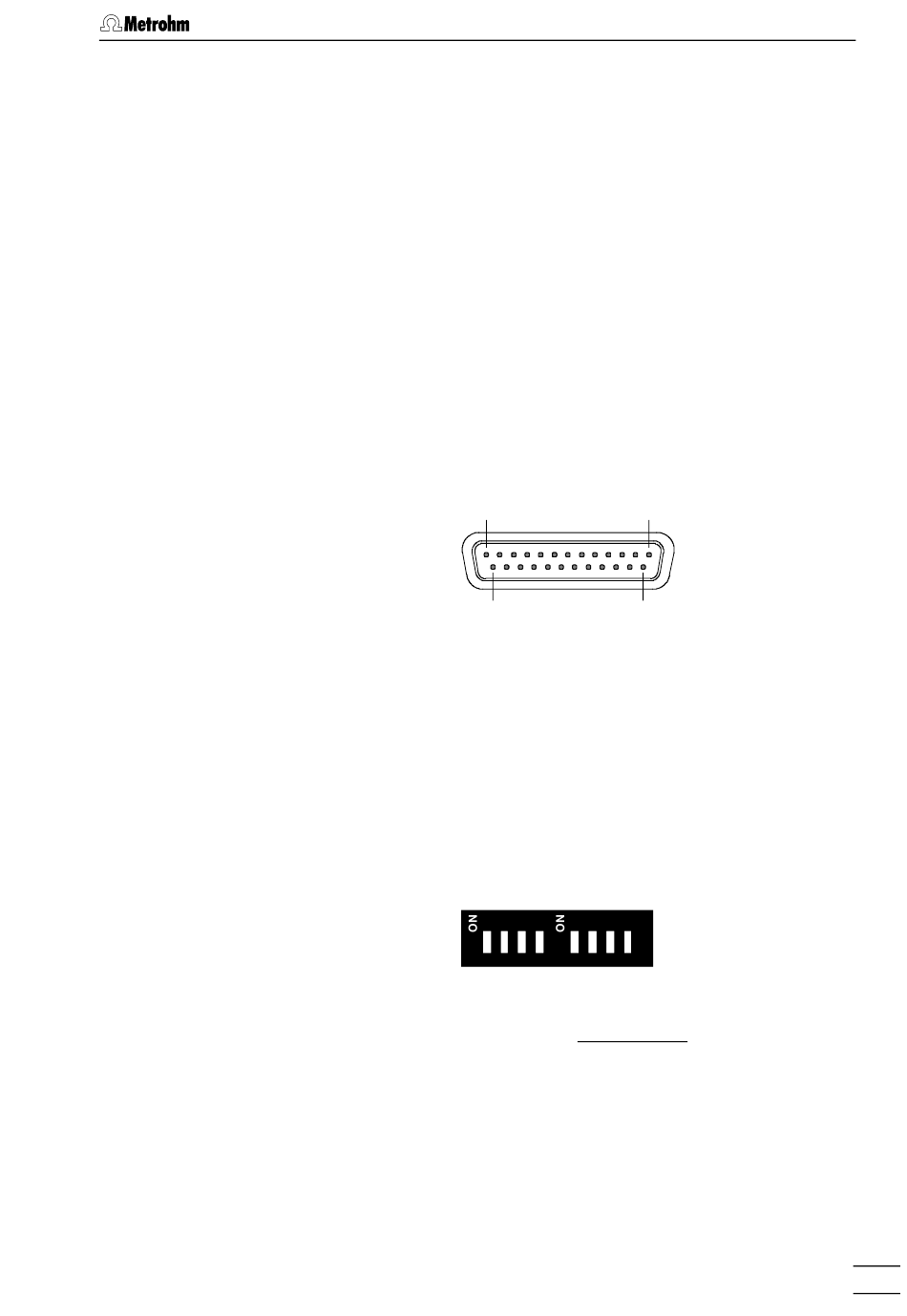

RS-232-Schnittstelle
Buchse
Norm
Parameter
4.1.3
Mixer speed
Schalter
Funktion
816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001
Chemikalienbeständige Folientastatur aus
Polyester mit Funktionstasten
LED's für Anzeige der Ventilstellung
Dsub-Buchse 25-polig (männlich)
1
14
EIA RS232C, CCITT V.24, ISO 2110, DIN 66020
Baudrate:
9600
Handshake: kein Handshake
Parität:
keine
Stoppbits:
1
Data Bits:
8
Dip-switch 8-fach
1 2 3 4
1 2 3 4
Wird im 816 nicht benötigt, es wird empfohlen die
Mischkammer ausgeschaltet zu lassen (alle
Schalter nach unten).
Die linken sechs Schalter kontrollieren die
Rührgeschwindigkeit in der Mischkammer 6, die
rechten beiden sind ohne Funktion.
Nur einer der sechs linken Schalter darf in der
ON-Position stehen, die Rührgeschwindigkeit
steigt von links nach rechts.
4.1 Technische Daten
13
25
17
