Fuse
110V-120V:
1 A(T)
220V-240V:
0,25A(T)
f = 50 - 60 Hz
S = 40 VA
O N
O FF
11
12
8
Netzschalter
zum Ein- und Ausschalten des
Gerätes:
Netzanschluss siehe Kapitel 2.2.
10
Typ und Fabrikationsnummer
12
Sicherungshalter
Auswechseln der Sicherungen siehe
Kapitel 2.2.1.
14
RS-232
RS-232 Schnittstelle zur Fernsteue-
rung des IC Eluent Selectors 816
siehe Kapitel 4.1.2.
816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001
8
9
WAR NING - Fire Hazard -
For continued protection replace only
with the sam e type and rating of fuse
Mixer speed
1 2 3 4
1 2 3 4
Made by Metrohm Herisau Switzerland
13

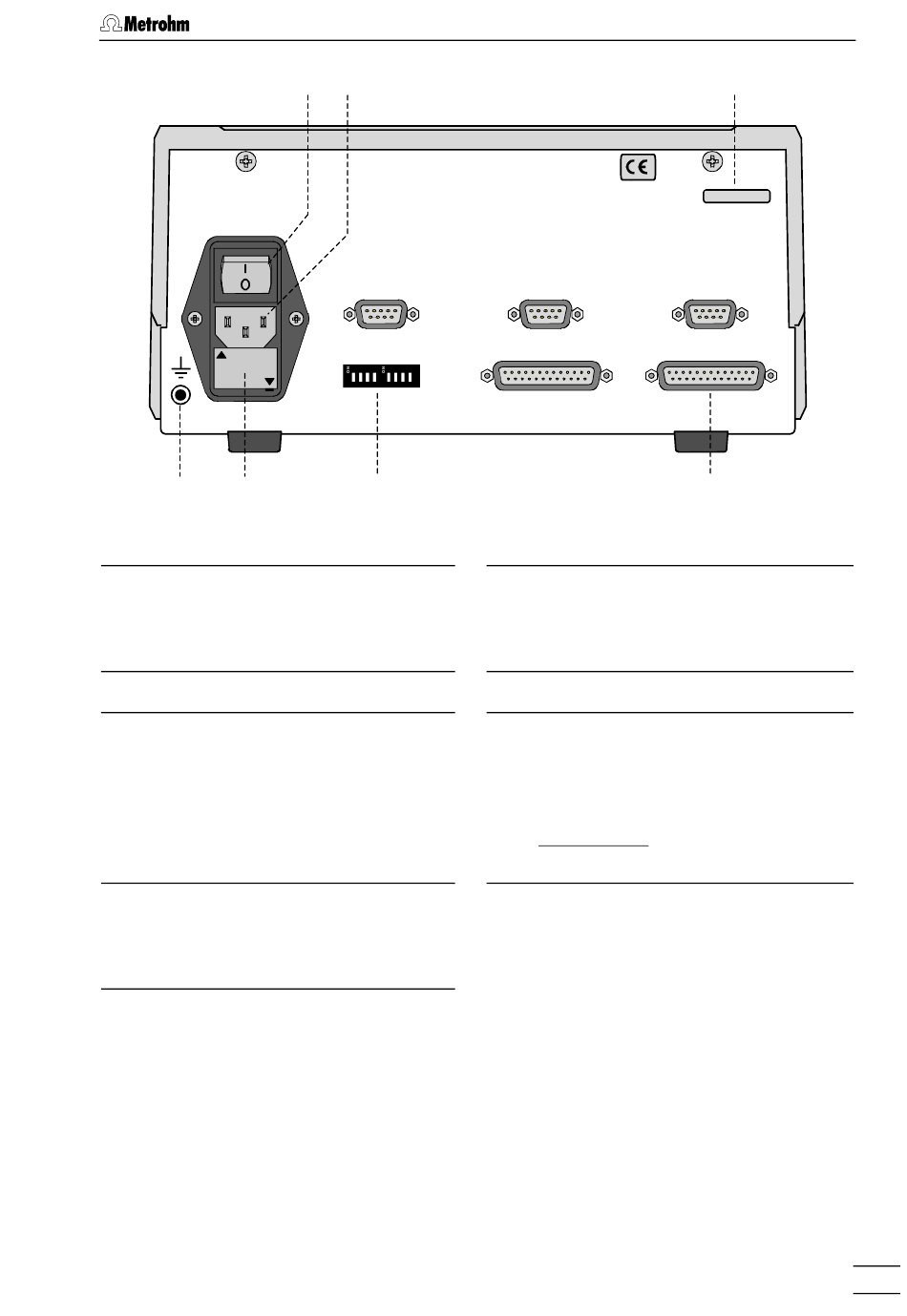

Abbildung 2:
Rückseite des IC Eluent Selectors 816
I = ON
0 = OFF
Type 1.816.0010 Nr.
9
Netzanschlussstecker
Netzanschluss siehe Kapitel 2.2.
11
Erdungsbuchse
13
Mixer speed
Dip Schalter zur Einstellung der Rühr-
geschwindigkeit in der Mischkammer,
siehe Kapitel 4.1.3.
Es wird empfohlen die Mischkammer
ausgeschaltet zu lassen (alle Schalter
unten).
1.2 Bedienungselemente
10
R S-232
14
