2 Installation
2.3
Elektrischer Anschluss
2.3.1
Betrieb in einem Modularen IC System
2.3.2
Betrieb mit einem Compact IC 761
10
Schalten Sie IC Interface 762 und IC Eluent Selector 816 immer aus,
bevor Sie die beiden Geräte verbinden.
Verbinden Sie mit dem Kabel 6.2134.080 oder 6.2134.090 die RS-232
Schnittstelle 14 des IC Eluent Selectors 816 mit einer freien RS-232
Schnittstelle am IC Interface 762 gemäss folgender Abbildung.

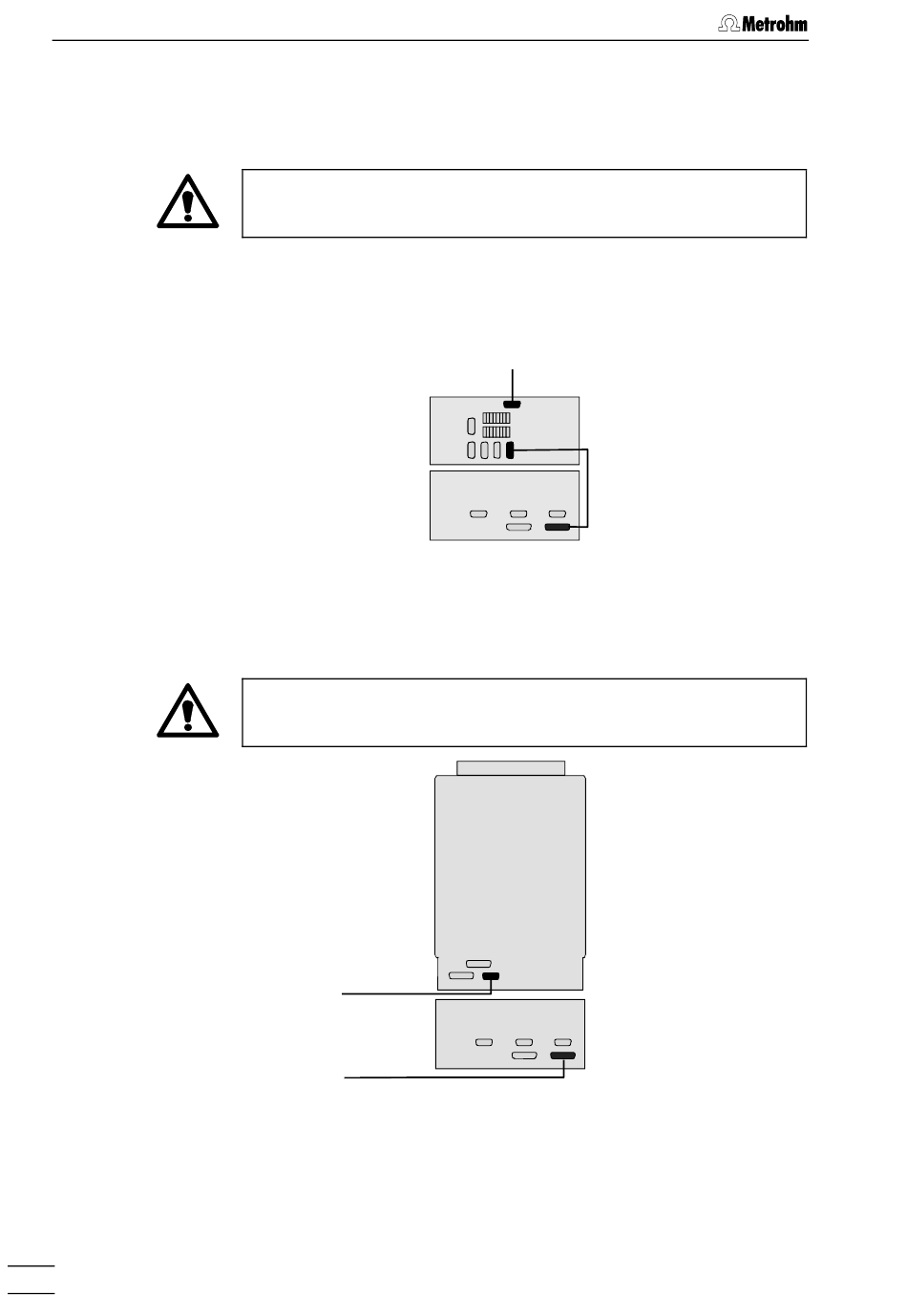

Abbildung 4:
Anschluss des IC Eluent Selectors 816 an IC Inter-
face 762
Schalten Sie IC Eluent Selector 816 und PC immer aus, bevor Sie die
beiden Geräte verbinden.
6.2134.100
PC
6.2125.110
PC
Abbildung 5:
Anschluss des IC Eluent Selectors 816 an PC
Der IC Eluent Selector 816 kann zusammen mit dem Compact IC 761
auch ohne IC Interface 762 betrieben werden. Die RS-232 Schnittstellen
beider Geräte müssen dann, wie in Abbildung 5 dargestellt, direkt mit
den RS-232-Schnittstellen eines PC's verbunden werden.
PC
6.2134.100
762
816
6.2134.080 / 6.2134.090
761
816
816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001
