1 Einleitung
1.2
Bedienungselemente
3
4
816
IC Eluent Selector
Ext.
2
1
A
Tasten
Zur manuellen Bedienung des
IC Eluent Selectors 816.
1
A, B, C
Diese Tasten sind nur im manuellen
Modus aktiv. Mit Ihnen kann der
gewünschte Eluent manuell ausge-
wählt werden.
Die LED 2 des ausgewählten Eluenten
leuchtet.
3
EXT.
Schaltet zwischen externer Steue-
reung und manueller Steuerung des
Geräts hin und her.
5
Ventil I
Schaltet Eluent A und B.
7
Ventil II
Schaltet Eluent C.
2
B
C

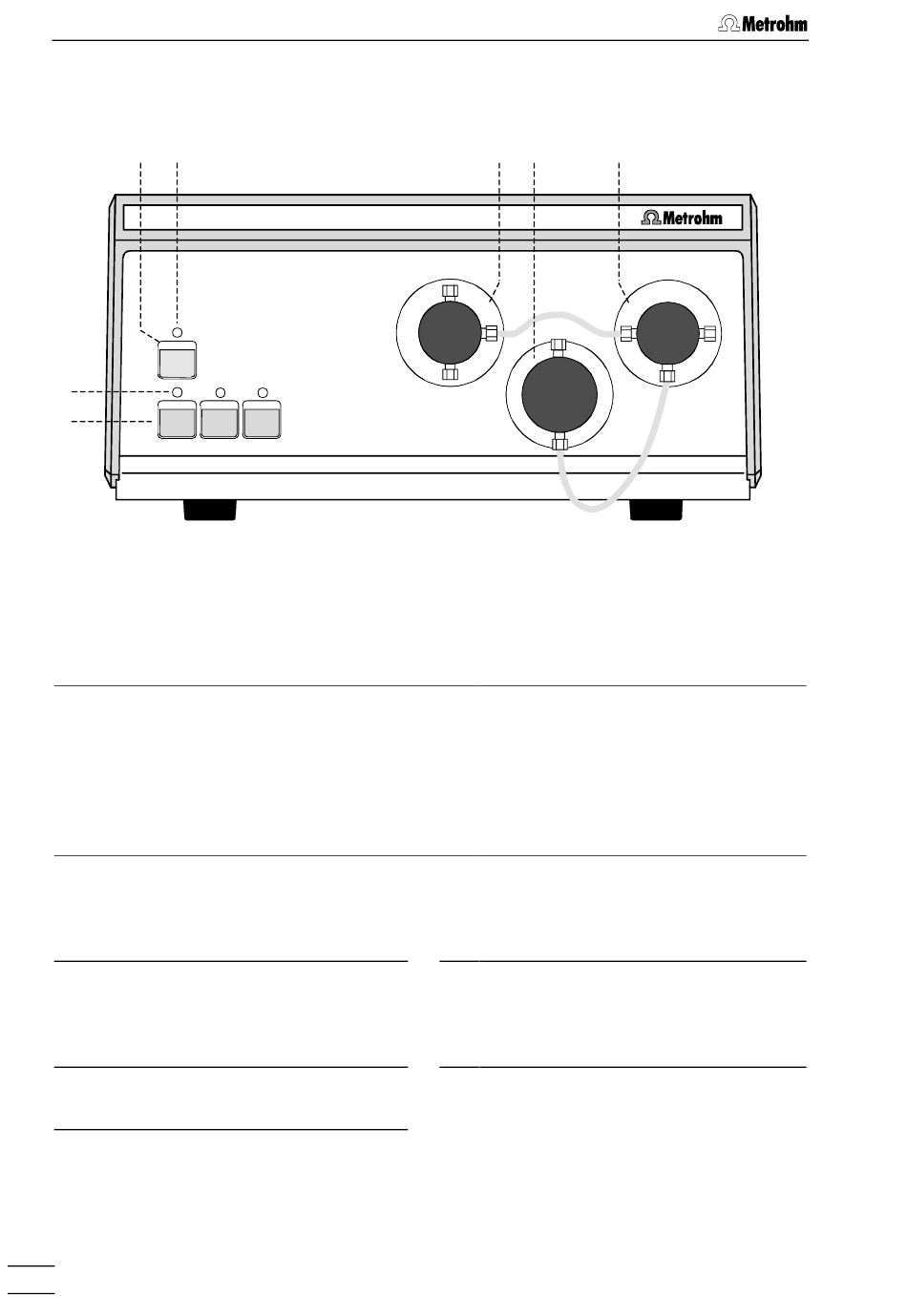

Abbildung 1:
Vorderseite des IC Eluent Selectors 816
5
6
7
B
X
X
Pump
A
P
LED's
Die LED zeigt den Status des Gerätes
an.
2
A, B, C
Die LED's zeigen an, welcher Eluent
ausgewählt ist.
LED leuchtet: Ventil ist geöffnet, der
jeweilige Eluent kann den IC Eluent
Selector passieren.
LED ist aus: Ventil ist geschlossen.
4
EXT.
Die LED zeigt an ob sich das Gerät
externen (LED leuchtet) oder manu-
ell (LED ist aus) gesteuert wird.
6
Mischkammer
Im IC Eluent Selector 816 ohne Funkti-
on, die Eluenten passieren dieses
Bauteil nur.
816 IC Eluent Selector/ Gebrauchsanweisung 8.816.1001
