3.4.10 SWOUT und SWMB aux. - Batterie-Temperatursensor
-10÷20kVA-
A
A = aux SWOUT ext
B = aux SWMB ext
T = Batterie-Temperatursensor ext
SWOUT e SWMB aux
A, B - Klemmen, die für den Anschluss der
Zusatzkontakte an Schaltern in der USV-Anlage
verwendet werden. Siehe auch den Absatz
"Einbindung zusätzlicher Anlagen-Trennschalter".

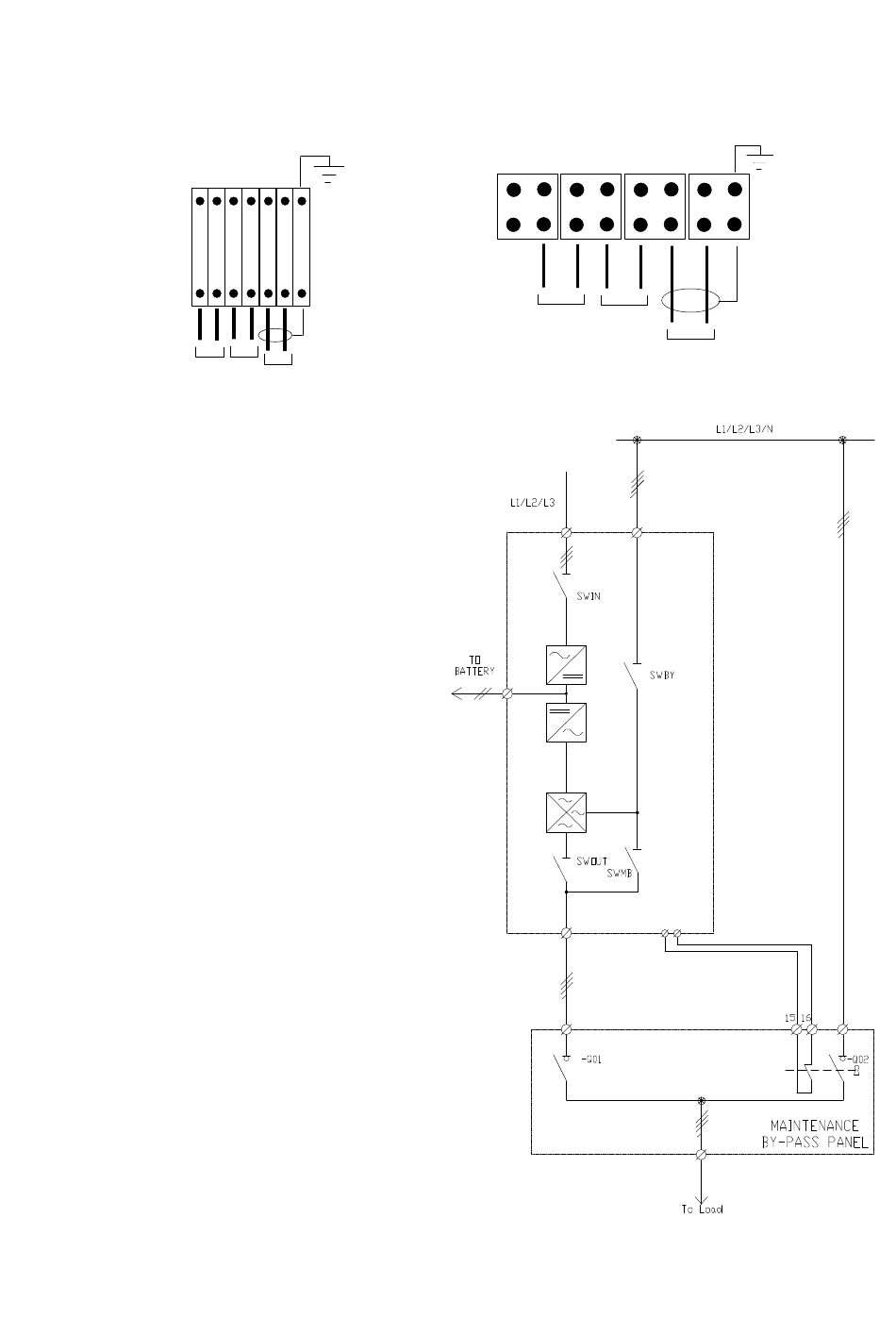

Die Einbindung zusätzlicher Anlagen-Trennschalter
in die USV ermöglicht den Austausch des gesamten
Gerätes, ohne die Lasten-Stromversorgung zu
unterbrechen
Q01 Zusätzlicher Trennschalter am Ausgang, Q02
Zusätzlicher Trennschalter für den externen
Wartungs-Bypass.
Die Zusatzkontakte von Q02 müssen an die
Klemmen B angeschlossen werden.
Der Kontakt von Q02 muss mit dem Schalter
übereinstimmen, während S nicht übereinstimmen
muss (Zusatzkontakt offen bei geschlossenem
Schalter und umgekehrt bei offenem Schalter).
0MNMPTK10NPDEUA 01
B
T
- 30 ÷ 80 kVA -
A
B
T
UPS
B
Pag. 23 / 57
