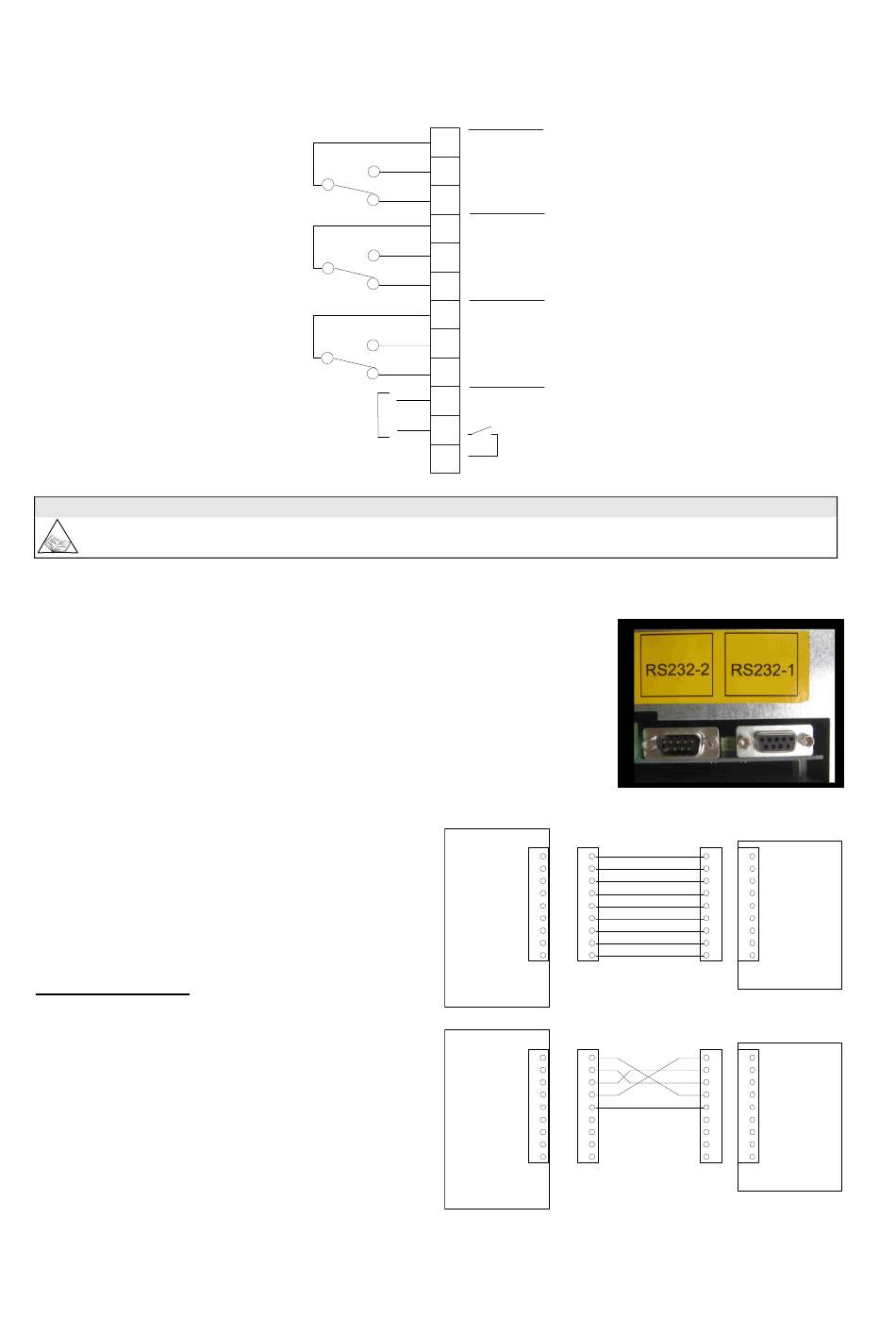

Die in der Abbildung gezeigte Position der Kontakte ist bei nicht vorhandenem Alarm. Die Kontakte können mit
einem Strom von maximal 1A bei 250Vac belastet werden.
Für die Liste der Alarme und Steuerungen, die programmiert werden können, siehe ANHANG A: Eine
Änderung der Funktion muss vom Kundendienst-Personal vorgenommen werden.
3.4.3 RS232
Es stehen 2 Kabelstecker DB9 für den Anschluss RS232 zur Verfügung.
Fabrikseitig ist folgendes Datenübertragungs-Protokoll eingestellt:
Die Datenübertragungs-Geschwindigkeit kann über das Menu
"KUNDENSPEZIFISCHE EINSTELLUNGEN" am BEDIENFELD von 1200 bis
9600 Baud geändert werden. Die entfernungsabhängigen Richtwerte für die
Datenübertragungs-Geschwindigkeit sind: 9600 Baud 50m, 4800 Baud 100m,
2400 Baud 200m, 1200 Baud 300m.
Für die Anschlussarten siehe die nachstehenden Pläne.
DB9 Buchse RS232-2
Für den Anschluss mit einem Computer ein RS232
Standardkabel verwenden. Für den Anschluss mit einem
Modem siehe die Zeichnung.
Pag. 20 / 57
1
2
3
4
5
6
7
8
9
10
+
12V
-
11
12
9600 Baud, -no parity, -8 bit, -1 bit di stop.
RL 1
RL 2
RL 3
IN 1
UPS
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
female
male
femmina
maschio
DB9
DB9
RS232-1
UPS
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
female
male
femmina
maschio
DB9
DB9
RS232-1
1
1
2
2
3
3
computer
4
4
5
5
6
6
7
7
8
8
9
9
female
male
femmina
maschio
DB9
DB9
1
1
2
2
3
3
4
4
Modem
5
5
6
6
7
7
8
8
9
9
male
female
maschio
femmina
DB9
DB9
TRI-POWER X33 10-80 DE
