UV Desinfektionsgeräte für Kühlwasser
GENO-UV 60-KWA – GENO-UV 200-KWA

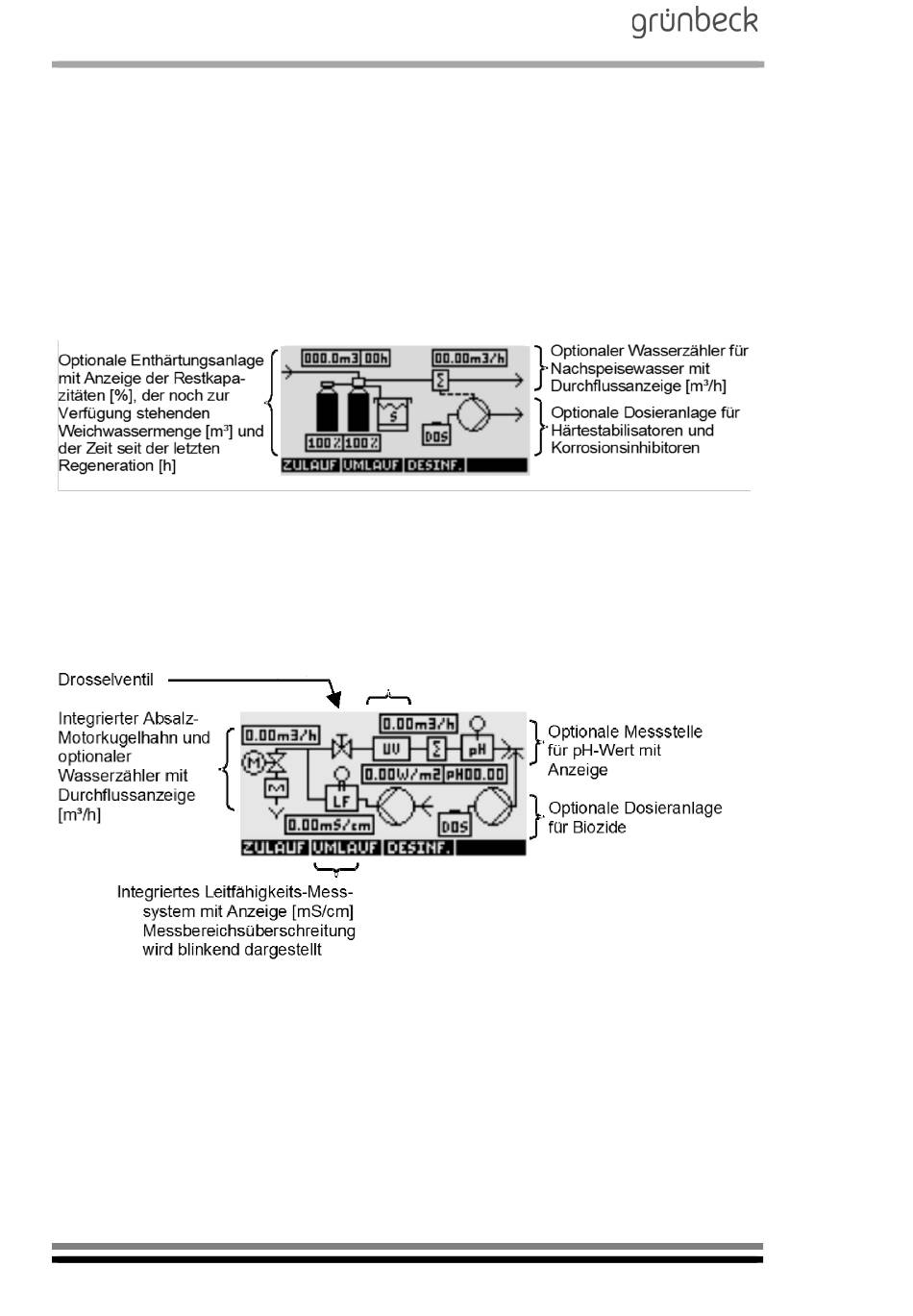

3 | Fließschema-Ansichten
3.1 Fließschema Zulauf (Taste F1)
3.2 Fließschema Umlauf (Taste F2)
32
Für jeden Anlagenteil – Zulauf, Umlauf und Desinfektion – steht
eine Fließschema-Ansicht zur Verfügung, die über die Funkti-
onstasten F1 – F3 zugänglich sind. Hinter der Taste F4 stehen
im Bedarfsfall kontextabhängige Info-Texte.
Im Fließschema Zulauf sind nur die für die Zulaufwasser-Aufbe-
reitung relevanten und vorhandenen Anlagenteile angezeigt.
Im Fließschema Umlauf sind im Umlauf vorhandene (integrierte
und teilweise bauseitige) Anlagenteile angezeigt.
Integrierte UV-Anlage mit Anzeige
der Bestrahlungsstärke in W/m²
GENO-UV KWA in Kombination
mit KWA-tronic
Bestell-Nr. 523 975:064 Erstellt: mal/mrie G:\BA-523975_064_UV-KWA.docx
-Steuerung
