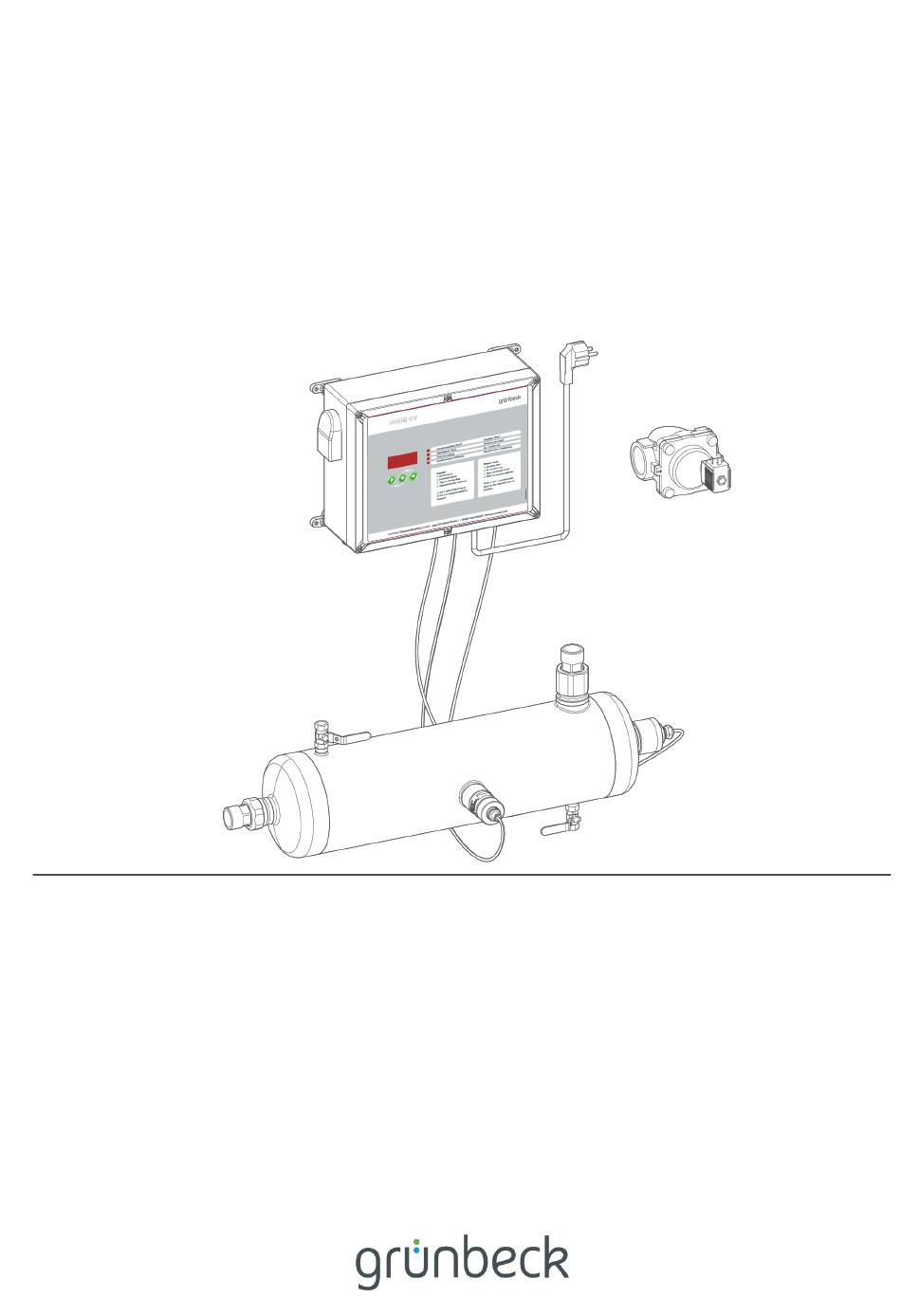

- Seite 1 Wir verstehen Wasser. UV-Desinfektionsanlage | violiQ:UV20/66/85 Betriebsanleitung...
- Seite 2 Zentraler Kontakt Deutschland Vertrieb Telefon 09074 41-0 Service Telefon 09074 41-333 service@gruenbeck.de Erreichbarkeit Montag bis Donnerstag 7:00 - 18:00 Uhr Freitag 7:00 - 16:00 Uhr Technische Änderungen vorbehalten. © by Grünbeck Wasseraufbereitung GmbH Originalbetriebsanleitung Stand: März 2022 Bestell-Nr.: 100101650000_de_014...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Anlage entlüften, prüfen und in Betrieb nehmen ..34 Einführung ..............4 Produkt an Betreiber übergeben ......36 Gültigkeit der Anleitung ..........4 Mitgeltende Unterlagen ..........4 Betrieb/Bedienung ...........37 Produktidentifizierung ..........5 Bedienkonzept ............37 Verwendete Symbole ..........6 Bedienelemente und Display ........38 Darstellung von Warnhinweisen ........ -
Seite 4: Einführung
UV-Desinfektionsanlagen für den Einsatz im Trinkwasser müssen gemäß Liste zu §11 der Trinkwasserverordnung nach DIN 19294-1 geprüft wurden. Grünbeck UV-Desinfektionsanlagen violiQ:UV20/66/85 entsprechen dieser Forderung. UV-Desinfektionsanlagen violiQ:UV20/66/85 müssen für den ordnungsgemäßen Betrieb gemäß den Hinweisen des DVGW-Arbeitsblattes W 294-1 installiert und betrieben werden. Die in dieser Betriebsanleitung enthaltenen UV-Desinfektionsanlagen vom Typ violiQ:UV20/66/85 erfüllen diese Bedingung. -
Seite 5: Produktidentifizierung
Einführung Produktidentifizierung Anhand der Produktbezeichnung und der Bestell-Nr. auf dem Typenschild können Sie Ihr Produkt identifizieren. ► Prüfen Sie, ob die in Kapitel 1.1 angegebenen Produkte mit Ihrem Produkt übereinstimmen. Die Typenschilder finden Sie auf der Steuerung und auf der Bestrahlungskammer. Bezeichnung Bezeichnung Betriebsanleitung beachten... -
Seite 6: Verwendete Symbole
Einführung Verwendete Symbole Symbol Bedeutung Gefahr und Risiko wichtige Information oder Voraussetzung nützliche Information oder Tipp schriftliche Dokumentation erforderlich Verweis auf weiterführende Dokumente Arbeiten, die nur von Fachkräften durchgeführt werden dürfen Arbeiten, die nur von Elektro-Fachkräften durchgeführt werden dürfen Arbeiten, die nur vom Kundendienst durchgeführt werden dürfen Darstellung von Warnhinweisen Diese Anleitung enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit beachten müssen. -
Seite 7: Anforderungen An Personal
Einführung Anforderungen an Personal Während der einzelnen Lebensphasen der Anlage führen unterschiedliche Personen Arbeiten an der Anlage aus. Die Arbeiten erfordern unterschiedliche Qualifikationen. 1.6.1 Qualifikation des Personals Personal Voraussetzungen • Keine besonderen Fachkenntnisse Bediener • Kenntnisse über die übertragenen Aufgaben •... -
Seite 8: Persönliche Schutzausrüstung
Einführung 1.6.3 Persönliche Schutzausrüstung ► Sorgen Sie als Betreiber dafür, dass die benötigte persönliche Schutzausrüstung zur Verfügung steht. Unter persönliche Schutzausrüstung (PSA) fallen folgende Komponenten: Schutzhandschuhe Schutzschuhe Schutzanzug Schutzbrille UV-Schutzbrille Maske 8 | 64... -
Seite 9: Sicherheit
Sicherheit UV-Desinfektionsanlagen dürfen nach §11 der Trinkwasserverordnung nur eingesetzt werden, wenn diese nach DIN 19294-1 geprüft wurden. Grünbeck UV-Desinfektionsanlagen violiQ:UV20/66/85 entsprechen dieser Forderung. ● In Deutschland sind nur DVGW-zertifizierte UV-Desinfektionsanlagen im Trinkwasserbereich zugelassen. ● Zum TrinkwV-konformen Betrieb von UV-Desinfektionsanlagen gemäß DVGW- Arbeitsblatt W 294-1 ist es erforderlich, dass im Fall einer Störung der... -
Seite 10: Elektrische Gefahren
Sicherheit 2.1.2 Drucktechnische Gefahren ● Komponenten können unter Druck stehen. Es besteht die Gefahr von Verletzungen und Sachschäden durch ausströmendes Wasser und durch unerwartete Bewegung von Komponenten. Prüfen Sie regelmäßig die Druckleitungen an der Anlage auf Dichtheit. ● Stellen Sie vor Beginn von Reparatur- und Wartungsarbeiten sicher, dass alle betroffenen Komponenten drucklos sind. -
Seite 11: Schutzbedürftige Personengruppe
Sicherheit Vermischung und Restmengen von Chemikalien ● Vermischen Sie keine unterschiedlichen Chemikalien. Es können nicht vorhersehbare chemische Reaktionen mit tödlicher Gefahr auftreten. ● Entsorgen Sie die Restmengen von Chemikalien gemäß den örtlichen Vorschriften und/oder innerbetrieblichen Anweisungen. ● Restmengen aus gebrauchten Gebinden sollten nicht in Gebinde mit frischen Chemikalien umgefüllt werden, um die Wirksamkeit der Chemikalien nicht zu verschlechtern. -
Seite 12: Produktspezifische Sicherheitshinweise
Sicherheit Produktspezifische Sicherheitshinweise 2.2.1 Sicherheitseinrichtungen VORSICHT Betrieb ohne Sicherheitseinrichtung ● Ohne Sicherheitseinrichtung wird die UV-Desinfektionsanlage nicht gemäß der Trinkwasserverordnung betrieben. ● Es besteht die Gefahr, dass nicht oder unzureichend desinfiziertes Trinkwasser in die der UV-Desinfektionsanlage nachfolgende Installation eintritt. ● Dies kann zu einer Kontamination der Rohrleitung und einem mikrobiologisch belasteten und damit nicht für den menschlichen Gebrauch geeigneten Wasser führen. -
Seite 13: Verhalten Im Notfall
Sicherheit Verhalten im Notfall 2.3.1 Bei Wasseraustritt 1. Stellen Sie die Anlage stromlos – Netzstecker ziehen. 2. Lokalisieren Sie die Leckage. 3. Beseitigen Sie die Ursache für den Wasseraustritt. 13 | 64... -
Seite 14: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Bestimmungsgemäße Verwendung ● Die UV-Desinfektionsanlagen violiQ:UV sind zur Desinfektion von kaltem Trinkwasser bestimmt. ● Die UV-Desinfektionsanlagen violiQ:UV werden nach den Wasseraufbereitungsanlagen installiert. ● Die notwendige Raumbestrahlung zur Abtötung von Bakterien und Viren beträgt mind. 400 J/m². Mit dieser Raumbestrahlung wird eine Reduktionsrate von 99,99 % erreicht. -
Seite 15: Einsatzgrenzen
Betrieb der UV-Anlage zu vermeiden. ● Die Lebensdauer der Durchflusskonstanthalter beträgt 12 Monate. Die Durchflusskonstanthalter müssen im Rahmen der jährlichen großen Wartung ausgewechselt werden (siehe Kapitel 8.4.2). Einsatzgrenzen violiQ:UV20 violiQ:UV66 violiQ:UV85 5 – 70 Wassertemperatur °C ≤... -
Seite 16: Betriebs- Und Eignungskennpunkt
Produktbeschreibung 3.2.1.2 Betriebs- und Eignungskennpunkt violiQ:UV20 violiQ:UV66 violiQ:UV85 Bezeichnung Bezeichnung Durchfluss in m³/h Bestrahlungsstärke in W/m² -Wert in m 16 | 64... -
Seite 17: Produktkomponenten
Produktbeschreibung Produktkomponenten Bezeichnung Funktion Steuerung violiQ:UV zur Steuerung, Überwachung und Weitergabe von Signalen Kugelhahn Ausgang für Spülung der Bestrahlungskammer und für Entlüftung Wasserzählerverschraubung Standard, für Wasser-Eingang Bestralungskammer Druckrohr aus Edelstahl als Reaktor-Gehäuse Quarzschutzrohr zur Aufnahme des UV-Strahlers Messfenstertubus zur Aufnahme des UV-Sensors UV-Anlagensensor zur Messung der Bestrahlungsstärke Kugelhahn... -
Seite 18: Funktionsbeschreibung
Produktbeschreibung Funktionsbeschreibung Die UV-Desinfektionsanlagen violiQ:UV20/66/85 sind gemäß DIN 19294-1 konstruiert und zertifiziert. Sie sind mit einem UV-Sensor gemäß DIN 19294-3 ausgerüstet und arbeiten mit einer Raumbestrahlung von mind. 400 J/m 3.4.1 Desinfizierende Wirkung von UV-Licht Unter UV-Licht (ultraviolettes Licht) versteht man Licht mit einer Wellenlänge zwischen 100 und 380 nm. -
Seite 19: Zubehör/Optionale Zusatzausstattung
Druckrohrinnenfläche. UV-Schutzbrille 522 810 Wandhalterung für UV-Anlagen 523 800 zur Montage der UV-Anlage an der Wand Bodengestell zur Aufstellung der UV-Anlage auf dem Boden violiQ:UV20 523 815 violiQ:UV66 523 805 violiQ:UV85 523 810 USB-Datenerfassungsgerät zu violiQ:UV 523830010000 zur Aufzeichnung der Bestrahlungsstärke... -
Seite 20: Transport, Aufstellung Und Lagerung
Transport, Aufstellung und Lagerung Transport, Aufstellung und Lagerung Versand/Anlieferung/Verpackung Die Anlage ist werkseitig auf einer Palette fixiert und gegen Kippen gesichert. ► Prüfen Sie bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden. Transport/Aufstellung ► Transportieren Sie das Produkt nur in der Original-Verpackung. ►... -
Seite 21: Installation
Installation Installation Die Installation der Anlage darf nur von einer Fachkraft vorgenommen werden. Der Aufstellungsort muss genügend Platz bieten. Die notwendigen Anschlüsse sind vor Beginn der Installationsarbeiten einzurichten. Platzbedarf und Einbauabmessungen (als Wandbefestigung) 21 | 64... - Seite 22 Installation Platzbedarf und Einbauabmessungen (mit Bodengestell) Maße und Gewichte violiQ:UV20 violiQ:UV66 violiQ:UV85 Einbaulänge mit Verschraubung 1212 Gesamtlänge mit Verschraubung 1185 1430 Bauhöhe über Mitte Anschluss mit Verschraubung Bauhöhe unter Mitte Anschluss Freiraum rechts von Anlage für Strahlerwechsel 1200 ≥ 350 Freiraum über Anlage...
-
Seite 23: Anforderungen An Den Installationsort
Installation Anforderungen an den Installationsort Örtliche Installationsvorschriften, allgemeine Richtlinien und technische Daten sind zu beachten. ● Die ausreichend dimensionierte Aufstellfläche der Anlage muss eben sein und eine ausreichende Festigkeit und Tragfähigkeit aufweisen, um das Betriebsgewicht der Anlage aufzunehmen. ● Der Installationsort muss frostsicher sein und den Schutz des Systems vor direkter Sonneneinstrahlung, Chemikalien, Farbstoffen, Lösungsmitteln und deren Dämpfen gewährleisten. -
Seite 24: Lieferumfang Prüfen
Installation Lieferumfang prüfen ● 1 Druckrohr aus Edelstahl (Bestrahlungskammer) ● 1 Quarzschutzrohr ● 1 Formdichtung zum Quarzschutzrohr ● 1 Dichtungspaste zur Quarzschutzrohrmontage ● 1 UV-Strahler Für die UV-Strahler gilt eine spezielle Gewährleistungsfrist von maximal 4.000 Betriebsstunden oder 12 Monaten nach Einbau, wenn noch keine 4.000 Betriebsstunden erreicht wurden. - Seite 25 Installation Durch einen Bruch des Quarzschutzrohrs kann es zum Wasseraustritt HINWEIS kommen. ● Das nach der UV-Anlage installierte Sicherheitsventil verhindert nicht das Austreten von Wasser aus dem Rohleitungsnetz. ► Prüfen Sie, dass im Aufstellungsraum ein Bodenablauf vorhanden ist. » Im Falle einer zu langen Stillstandzeit kann nur so eine manuelle Anlagenspülung über „Spülanschluss Zulauf“...
-
Seite 26: Durchflusskonstanthalter Montieren
Installation 5.4.1 Durchflusskonstanthalter montieren Die Montagerichtung der Durchflusskonstanthalter beachten, da diese sonst aus der Aufnehmerscheibe gedrückt werden. Bezeichnung Bezeichnung Überwurfmutter lang Durchflusskonstanthalter (1x rot) Einlegeteil Durchflusskonstanthalter (1x rot, 2x schwarz) HDPE-Dichtung Durchflusskonstanthalter (1x rot, 2x blau) Anschluss am UV-Anlage Durchflusskonstanthalter-Aufnehmerscheibe ►... -
Seite 27: Elektrische Installation
Installation Elektrische Installation Die Elektroinstallation darf nur von einer Elektro-Fachkraft durchgeführt werden. Lebensgefährliche Spannung 230 V an den Klemmen 20 … 25 GEFAHR ● Schwere Verbrennungen, Herz-Kreislauf-Versagen, Tod durch elektrischen Schlag ► Prüfen Sie die Anlage vor der Inbetriebnahme auf ordnungsgemäßen Zustand. ►... - Seite 28 Installation ► Verbinden Sie den Schutzleiter der Steuerung mit dem Anschluss am Reaktorgehäuse. Das Reaktorgehäuse der UV-Desinfektionsanlage muss über eine PE-Leitung mit Querschnitt 6 mm² – 16 mm² mit dem Gebäude-Potentialausgleich verbunden werden. Die UV-Anlagen sind elektrisch vormontiert. Es müssen nur eventuelle Meldeleitungen oder Signalgeber an die potentialfreien Kontakte angeschlossen werden.
-
Seite 29: Elektrische Anschlüsse
Installation 5.5.1 Elektrische Anschlüsse Platine Bezeichnung Bezeichnung Bestrahlungsstärke Voralarm N.C. Temperaturfühler PT100 (optional) max. 24 V~ / max. 1 A Wartungsmeldung aktiv Sammelstörung aktiv max. 24 V~ / max. 1 A max. 24 V~ / max. 1 A 29 | 64... - Seite 30 Installation Anschlussklemmenplan Pos. Komponente Klemme Signal Litzenfarbe Netz-Zuleitung XP1 L 230 V / 50 Hz Phase BN / BK (braun bzw. schwarz) Sicherungen F1 und F2 XP1 N Nullleiter BU (blau) (jeweils 2 A T) interne Absicherung XP1 PE Schutzleiter YE-GN (gelb-grün) Schutzleiter XPE1...
-
Seite 31: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Die Erst-Inbetriebnahme des Produkts darf nur vom Kundendienst durchgeführt werden. Quarzschutzrohr montieren HINWEIS Quarzschutzrohr nicht mit bloßen Händen berühren. ● Die Berührung führt zu einer Leistungsverminderung. ► Benutzen Sie bei der Montage des Quarzschutzrohrs Baumwollhandschuhe. Bezeichnung Bezeichnung Druckrohr Messing-Verschraubung Quarzschutzrohr Einschraubteil mit Abstandshalter... -
Seite 32: Uv-Strahler Montieren
Inbetriebnahme Zur Erleichterung der Montage kann etwas Dichtungspaste auf die Innenseite der Dichtung aufgebracht werden. Dies erleichtert die Demontage bei der Wartung. HINWEIS Quarzschutzrohr nicht mit bloßen Händen berühren. ● Die Berührung führt zu einer Leistungsverminderung. ● Benutzen Sie bei der Montage des Quarzschutzrohrs Baumwollhandschuhe. 5. - Seite 33 Inbetriebnahme Bezeichnung Bezeichnung UV-Strahler Einschraubteil Stecker des Anschlusskabels Kabelverschraubung 1. Führen Sie den UV-Strahler in das Quarzschutzrohr bis auf ca. 60 mm ein. 2. Verbinden Sie den UV-Strahler mit dem Stecker des Anschlusskabels. 3. Führen Sie den UV-Strahler komplett in das Druckrohr ein. ►...
-
Seite 34: Steuerung Einstellen
Inbetriebnahme Steuerung einstellen Bedienung und Umgang mit der Steuerung siehe Kapitel 7. Die Steuerung ist werksseitig voreingestellt. Eine Einstellung der Steuerung ist in der Regel nicht notwendig. ► Sollte bei der Inbetriebnahme eine Abweichung festgestellt werden: Informieren Sie den Kundendienst der Firma Grünbeck. ►... - Seite 35 Inbetriebnahme ● Nach dem Einschalten beginnt der Anzeigewert der Bestrahlungsstärke langsam anzusteigen. » Solange der Wert unter dem eingestellten Alarmgrenzwert bleibt, leuchtet die rote Alarm-LED und das Sicherheitsventil bleibt geschlossen. » Erst wenn der Alarmgrenzwert um ca. 0,5 W/m² überschritten ist, beginnt die rote Alarm-LED zu blinken und das Sicherheitsventil öffnet.
-
Seite 36: Produkt An Betreiber Übergeben
Inbetriebnahme Produkt an Betreiber übergeben ► Erklären Sie dem Betreiber die Funktion des Produkts. ► Weisen Sie den Betreiber mit Hilfe der Anleitung ein und beantworten Sie seine Fragen. ► Weisen Sie den Betreiber auf erforderliche Inspektionen und Wartungen hin. ►... -
Seite 37: Betrieb/Bedienung
Betrieb/Bedienung Betrieb/Bedienung Die UV-Desinfektionsanlagen dürfen nur betrieben werden, wenn alle Komponenten ordnungsgemäß installiert wurden. Keinesfalls dürfen Sicherheitseinrichtungen entfernt, überbrückt oder auf andere Art und Weise unwirksam gemacht werden. Die UV-Desinfektionsanlagen werden über die Steuerung violiQ:UV bedient und überwacht. Bedienkonzept Bezeichnung Bezeichnung Steuerung violiQ:UV Bedienfeld... -
Seite 38: Uv-Anlage Ausschalten
Betrieb/Bedienung ● Der Zahlenwert der Bestrahlungsstärkeanzeige erhöht sich kontinuierlich. • Die LED ALARM leuchtet gemäß der Bestrahlungsstärkeanzeige und der Anlagentype (violiQ:UV20/66/85). • Die potentialfreien Kontakte ALARM, Vorwarnung und Service sind je nach Zustand der LED ALARM und Rest-Serviceintervalldauer geöffnet oder geschlossen. -
Seite 39: Anzeige Der Info-Ebene
Betrieb/Bedienung Bezeichnung Bedeutung/Funktion Bedientasten Display Grundanzeige Bestrahlungsstärke XX.XX in W/m² LEDs zeigen aktuelle Vorgänge durch Blinken oder Leuchten Anzeigen Erklärung der Tastenfunktion und entsprechender Anzeige im Display 7.2.2 Anzeige der Info-Ebene Taste Anzeige Einheit Tage Betriebsdauer XXXX Einschaltvorgänge XXXX – Tage bis Service fällig XXXd Tage –... -
Seite 40: Parameter Programmieren
Betrieb/Bedienung 7.2.3 Parameter programmieren Taste Bedeutung/Funktion • Taste > 1 s gedrückt halten: Zugang zur Bediener-Programmierebene (optionale Temperatur-Spüleinrichtung) • Parameter zum Editieren öffnen (Anzeigewert beginnt zu blinken) • Parameter speichern (Anzeigewert hört auf zu blinken) • Zahlenwert eines Parameters verkleinern (Anzeigewert blinkt) •... -
Seite 41: Temperaturspüleinrichtung (Optional)
Betrieb/Bedienung 7.2.4.3 Temperaturspüleinrichtung (optional) Siehe Montageanleitung der Temperaturspüleinrichtung (Bestell-Nr. 523 825). Zum Lieferumfang gehören ein Anlege-Temperaturfühler und ein Spül-Magnetventil ½" zur Montage an den Spülanschluss. ● Innerhalb der Info-Ebene wird die aktuelle Wassertemperatur angezeigt. ● Die gewünschte Spültemperatur kann im Bereich 10 – 60 °C programmiert werden. »... -
Seite 42: Instandhaltung
Instandhaltung Instandhaltung Die Instandhaltung beinhaltet die Reinigung, Inspektion und Wartung des Produkts. Die Verantwortung für Inspektion und Wartung unterliegt den örtlichen und nationalen Anforderungen. Der Betreiber ist für die Einhaltung der vorgeschriebenen Instandhaltungsarbeiten verantwortlich. Bei der UV-Desinfektion im Bereich der Trinkwasserversorgung sind die geforderten Maßnahmen nach DIN 19294-1 unbedingt einzuhalten. -
Seite 43: Spülen Der Uv-Anlage
Instandhaltung 8.1.1 Spülen der UV-Anlage Das Spülen der UV-Anlage dient der Entfernung von Ablagerungen, welche sich im Laufe des Betriebes in der UV-Anlage abgesetzt haben. Diese Ablagerungen sind z. B. aus Eisen, Mangan, Kupfer, Kalk usw. Für eine Spülung wird ein Spülset und ein Spülmittel benötigt (siehe Kapitel 3.5 und 8.5). Das Spülset besteht im Wesentlichen aus einem Behälter, einer Pumpe, Schläuchen und entsprechenden Anschlussteilen. -
Seite 44: Intervalle
Instandhaltung Intervalle Störungen können durch eine regelmäßige Inspektion und Wartung rechtzeitig erkannt und Anlagenausfälle evtl. vermieden werden. ► Legen Sie als Betreiber fest, welche Komponenten in welchen Intervallen (belastungsabhängig) inspiziert und gewartet werden müssen. Die Intervallen richten sich nach den tatsächlichen Gegebenheiten, z. B.: Wasserzustand, Verschmutzungsgrad, Einflüsse aus der Umgebung, Verbrauch usw. -
Seite 45: Wartung
Instandhaltung Wartung Um langfristig eine einwandfreie Funktion des Produkts zu sichern, sind regelmäßige Arbeiten erforderlich. Die DIN 19294-1 schreibt eine regelmäßige Wartung vor, um einen störungsfreien und hygienischen Betrieb des Produkts zu gewährleisten. Jährliche Wartungsarbeiten erfordern Fachwissen. Diese Wartungsarbeiten dürfen nur vom Kundendienst durchgeführt werden. -
Seite 46: Verbrauchsmaterial
Verwenden sie für einen ordnungsgemäßen und sicheren Betrieb Ihrer UV-Anlage ausschließlich Originalersatzteile der Firma Grünbeck. Bei der Verwendung von fremdbezogenen Ersatzteilen kann die Betriebssicherheit der UV-Anlage beeinträchtigt werden. Bild Produkt Bestell-Nr. Vorschaltgerät violiQ:UV20 523 111e 523 121e violiQ:UV66 523 131e violiQ:UV85 Quarzschutzrohr mit Dichtring 523 620... -
Seite 47: Verschleißteile
Verschleißteile Wechsel der Verschleißteile darf nur von einer Fachkraft durchgeführt werden. Folgende Teile gelten als Verschleißteile: Bild Produkt Bestell-Nr. UV-Ersatzstrahler Die UV-Strahler (UV-C) haben violiQ:UV20 523 112 eine Lebensdauer von bis zu 523 122 violiQ:UV66 16.000 Stunden 523 132 violiQ:UV85... -
Seite 48: Störung
Störung Störung WARNUNG Kontaminiertem Trinkwasser durch Stagnation ● Infektionskrankheiten ► Lassen Sie Störungen umgehend beseitigen. Die UV-Desinfektionsanlagen violiQ:UV sind mit einem Fehlererkennungs- und Meldesystem ausgestattet. Störungen werden an der Steuerung violiQ:UV durch die LED ALARM angezeigt. Folgende Meldungen können als potentialfreie Kontakte ausgegeben werden: ●... -
Seite 49: Uv-Strahler Prüfen
Störung Displayanzeige Erklärung Abhilfe ► Funktion des Spülventils prüfen • Wassertemperatur > 40 °C Er 5 oder Anzeige EEEE Drahtbruch UV-Sensor ► Anschlussstecker des UV- Sensors prüfen – korrekt angesteckt? ► Kundendienst kontaktieren ► Vorübergehend Option Er 6 oder Er 7 Drahtbruch bzw. -
Seite 50: Mechanische Zerstörung Des Uv-Strahlers
Störung 1. Schalten Sie die UV-Anlage am Netzschalter aus. 2. Schrauben Sie das Einschraubteil heraus und ziehen Sie den UV-Strahler ca. 50 mm herausziehen. 3. Schalten Sie die UV-Anlage nach 60 s Wartezeit am Netzschalter ein. » Glühwendel am Strahleranschluss muss zu glühen beginnen. »... -
Seite 51: Mechanische Zerstörung Des Strahlers Und Des Quarzschutzrohrs
Störung Wurde der UV-Strahler mechanisch zerstört, müssen folgende Schritte durchgeführt werden: 1. Trennen Sie die UV-Anlage von der Sanitärinstallation. 2. Entleeren Sie die UV-Anlage. 3. Demontieren Sie das Quarzschutzrohr. 4. Entfernen Sie die Bruchstücke des UV-Strahlers aus dem Quarzschutzrohr. 5. Ersetzen Sie das Quarzschutzrohr oder reinigen Sie zumindest gründlich mit GENO-clean CP. -
Seite 52: Außerbetriebnahme
Außerbetriebnahme Außerbetriebnahme Es ist nicht notwendig, Ihr Produkt außer Betrieb zu nehmen. Bei längerer Abwesenheit, z. B. Urlaub müssen Hygienevorkehrungen gemäß VDI 3810-2 und VDI 6023-2 getroffen werden, um die Trinkwasserhygiene nach Stillstandszeiten ein- zuhalten. 10.1 Temporärer Stillstand ► Schalten Sie die Steuerung am Netzschalter aus. ►... -
Seite 53: Demontage Und Entsorgung
Demontage und Entsorgung Demontage und Entsorgung 11.1 Demontage Die hier beschriebenen Tätigkeiten stellen einen Eingriff in Ihre Trinkwasserinstallation dar. ► Beauftragen Sie für diese Tätigkeiten ausschließlich Fachkräfte. 1. Stellen Sie die Anlage stromlos (mögliche Restspannung ableiten). 2. Schließen Sie die Absperrventile vor und nach der Anlage. 3. - Seite 54 Demontage und Entsorgung ► Kontaktieren Sie einen geeigneten Entsorgungsbetrieb für z. B. Problemstoff- Sammelstelle. Reste von Quecksilber und seinen Verbindungen auf keinen Fall in den Ausguss/Bodenablauf oder Kanalanschluss geben – Amalgambildung im Bleisiphon und Umweltvergiftung. Produkt Befindet sich dieses Symbol (durchgestrichene Abfalltonne) auf dem Produkt, darf dieses Produkt bzw.
-
Seite 55: Technische Daten
Technische Daten Technische Daten 12.1.1 Einbau als Wandbefestigung Maße und Gewichte violiQ:UV20 violiQ:UV66 violiQ:UV85 Einbaulänge mit Verschraubung 1212 Gesamtlänge mit Verschraubung 1185 1430 Bauhöhe über Mitte Anschluss mit Verschraubung Bauhöhe unter Mitte Anschluss Freiraum rechts vor Anlage für 1200 Strahlerwechsel ≥... -
Seite 56: Einbau Mit Bodengestell
Technische Daten 12.1.2 Einbau mit Bodengestell Maße und Gewichte violiQ:UV20 violiQ:UV66 violiQ:UV85 Einbaulänge mit Verschraubung 1212 Gesamtlänge mit Verschraubung 1185 1430 Bauhöhe über Mitte Anschluss mit Verschraubung Bauhöhe unter Mitte Anschluss Freiraum rechts vor Anlage für 1200 Strahlerwechsel ≥ 350 Freiraum über Anlage... - Seite 57 Technische Daten Anschlussdaten violiQ:UV20 violiQ:UV66 violiQ:UV85 Anschlussnennweite DN 25 (1") DN 40 (1½") DN 50 (2") ≥ DN 50 Kanalanschluss Einbaulage horizontal, Auslauf oben, selbstentlüftend Bemessungsspannungsbereich 230 (-15 % /+10 %) Bemessungsfrequenz 50/60 Bemessungsaufnahme Schutzart/Schutzklasse IP 54/ Leistungsdaten violiQ:UV20 violiQ:UV66...
-
Seite 58: Betriebshandbuch
Betriebshandbuch Betriebshandbuch ► Dokumentieren Sie die Erst-Inbetriebnahme und alle Wartungstätigkeiten. ► Kopieren Sie das Wartungsprotokoll. UV-Desinfektionsanlage violiQ:UV _________ Serien-Nr.: ______________________________ 13.1 Inbetriebnahmeprotokoll Kunde Name Adresse Installation/Zubehör Trinkwasserfilter (Fabrikat, Typ) nein Kanalanschluss nach DIN EN 1717 Bodenablauf vorhanden nein Sicherheitseinrichtung nein Stahl Wasserleitung vor der verzinkt... - Seite 59 Betriebshandbuch Wartung Nr.: ___ Tragen Sie die Messwerte und Betriebsdaten ein. Bestätigen Sie die Prüfungen mit i. O. oder vermerken Sie eine durchgeführte Reparatur. Betriebswerte Betriebsdauer max. Durchfluss (Farbe Durchflusskonstanthalter vermerken) m³/h Bestrahlungsstärke Vorwarnung (Kontrolle an Elektronik) W/m² Bestrahlungsstärke gemessen mit UV-Sensor der Anlage W/m²...
- Seite 60 Betriebshandbuch Wartung Nr.: ___ Tragen Sie die Messwerte und Betriebsdaten ein. Bestätigen Sie die Prüfungen mit i. O. oder vermerken Sie eine durchgeführte Reparatur. Betriebswerte Betriebsdauer max. Durchfluss (Farbe Durchflusskonstanthalter vermerken) m³/h Bestrahlungsstärke Vorwarnung (Kontrolle an Elektronik) W/m² Bestrahlungsstärke gemessen mit UV-Sensor der Anlage W/m²...
- Seite 61 Betriebshandbuch Wartung Nr.: ___ Tragen Sie die Messwerte und Betriebsdaten ein. Bestätigen Sie die Prüfungen mit i. O. oder vermerken Sie eine durchgeführte Reparatur. Betriebswerte Betriebsdauer max. Durchfluss (Farbe Durchflusskonstanthalter vermerken) m³/h Bestrahlungsstärke Vorwarnung (Kontrolle an Elektronik) W/m² Bestrahlungsstärke gemessen mit UV-Sensor der Anlage W/m²...
- Seite 64 Grünbeck Wasseraufbereitung GmbH Josef-Grünbeck-Straße 1 89420 Höchstädt a. d. Donau +49 9074 41-0 +49 9074 41-100 info@gruenbeck.de Mehr Infos unter www.gruenbeck.de www.gruenbeck.de...
