GENO-UV 60-KWA – GENO-UV 200-KWA
3 | Gerät anschließen
3.1 Sanitäranschluss
Absperrarmatur Zulauf (bauseits)
1
Trinkwasserfilter oder Rückspülfilter (Zubehör)
2
Spülanschluss Ablauf
3
Durchflussrichtung
4

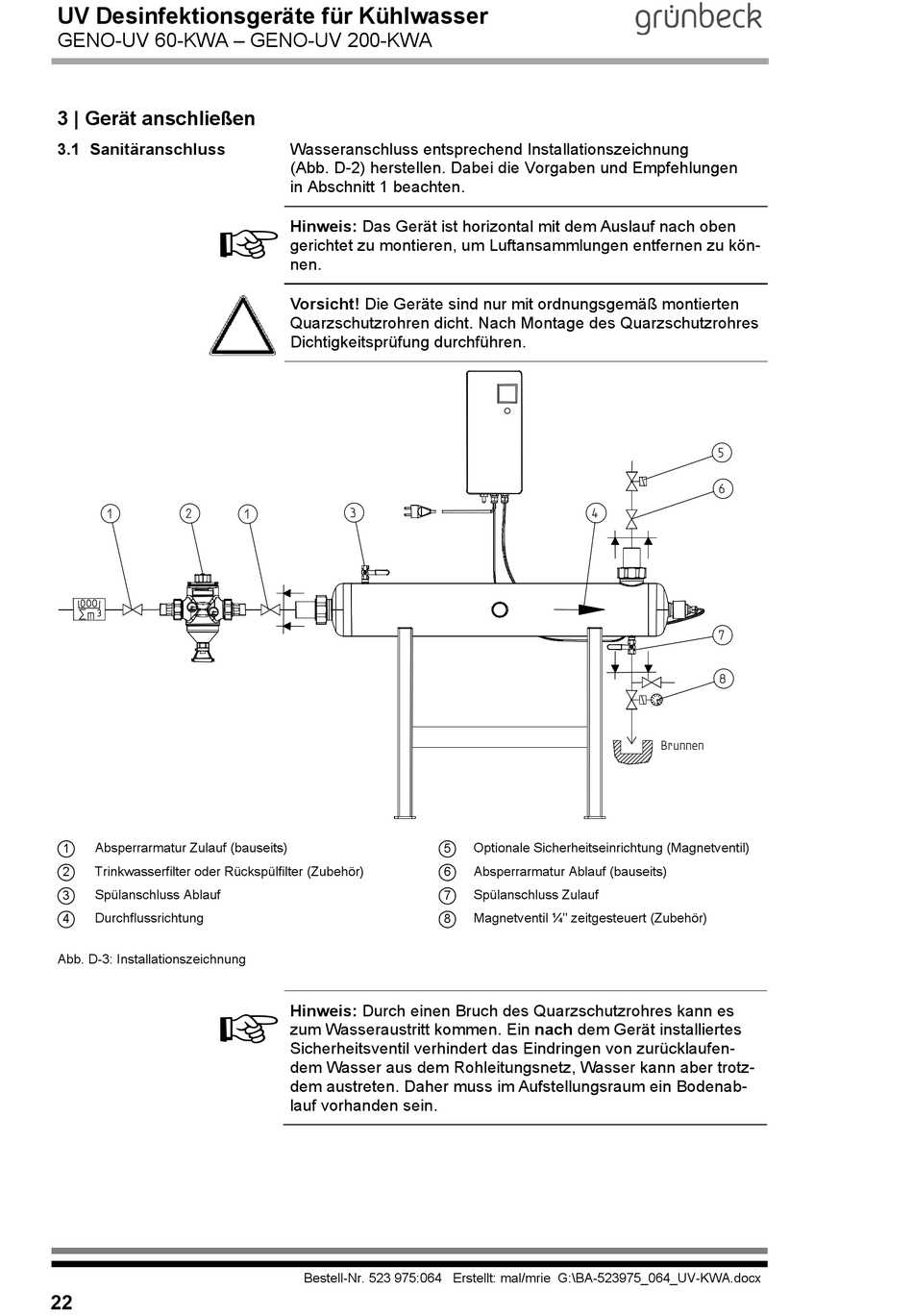

Abb. D-3: Installationszeichnung
22
Wasseranschluss entsprechend Installationszeichnung
(Abb. D-2) herstellen. Dabei die Vorgaben und Empfehlungen
in Abschnitt 1 beachten.
Hinweis: Das Gerät ist horizontal mit dem Auslauf nach oben
gerichtet zu montieren, um Luftansammlungen entfernen zu kön-
nen.
Vorsicht! Die Geräte sind nur mit ordnungsgemäß montierten
Quarzschutzrohren dicht. Nach Montage des Quarzschutzrohres
Dichtigkeitsprüfung durchführen.
5
6
7
8
Hinweis: Durch einen Bruch des Quarzschutzrohres kann es
zum Wasseraustritt kommen. Ein nach dem Gerät installiertes
Sicherheitsventil verhindert das Eindringen von zurücklaufen-
dem Wasser aus dem Rohleitungsnetz, Wasser kann aber trotz-
dem austreten. Daher muss im Aufstellungsraum ein Bodenab-
lauf vorhanden sein.
Bestell-Nr. 523 975:064 Erstellt: mal/mrie G:\BA-523975_064_UV-KWA.docx
Optionale Sicherheitseinrichtung (Magnetventil)
Absperrarmatur Ablauf (bauseits)
Spülanschluss Zulauf
Magnetventil ¼" zeitgesteuert (Zubehör)
