3.8.1 Anschlussbild Motor

Motorleitung

Motoranschluss
Jetter AG
Alle Motorleitungen müssen geschirmt sein. Verwenden Sie zum An-
schluss der Servomotoren eine konfektionierte Motorleitung von Jetter.
Im Anhang Tabelle A.8 sind die verfügbaren Leitungen angeführt. Für den
Anschluss von Fremdmotoren müssen gleichwertige geschirmte Leitungen
verwendet werden.
X12/13/14
BRK_OUT
BRK_GND
3
4
n.c
n.c
ϑ+
ϑ-
1
2
U
V
W
X12/13/14
BRK_OUT
3
4
BRK_GND
n.c
n.c
ϑ+
ϑ-
1
2
U
V
W
Der Temperatursensoranschluss ist in der Ausführung mit "Standard Geberschnittstelle" dargestellt.

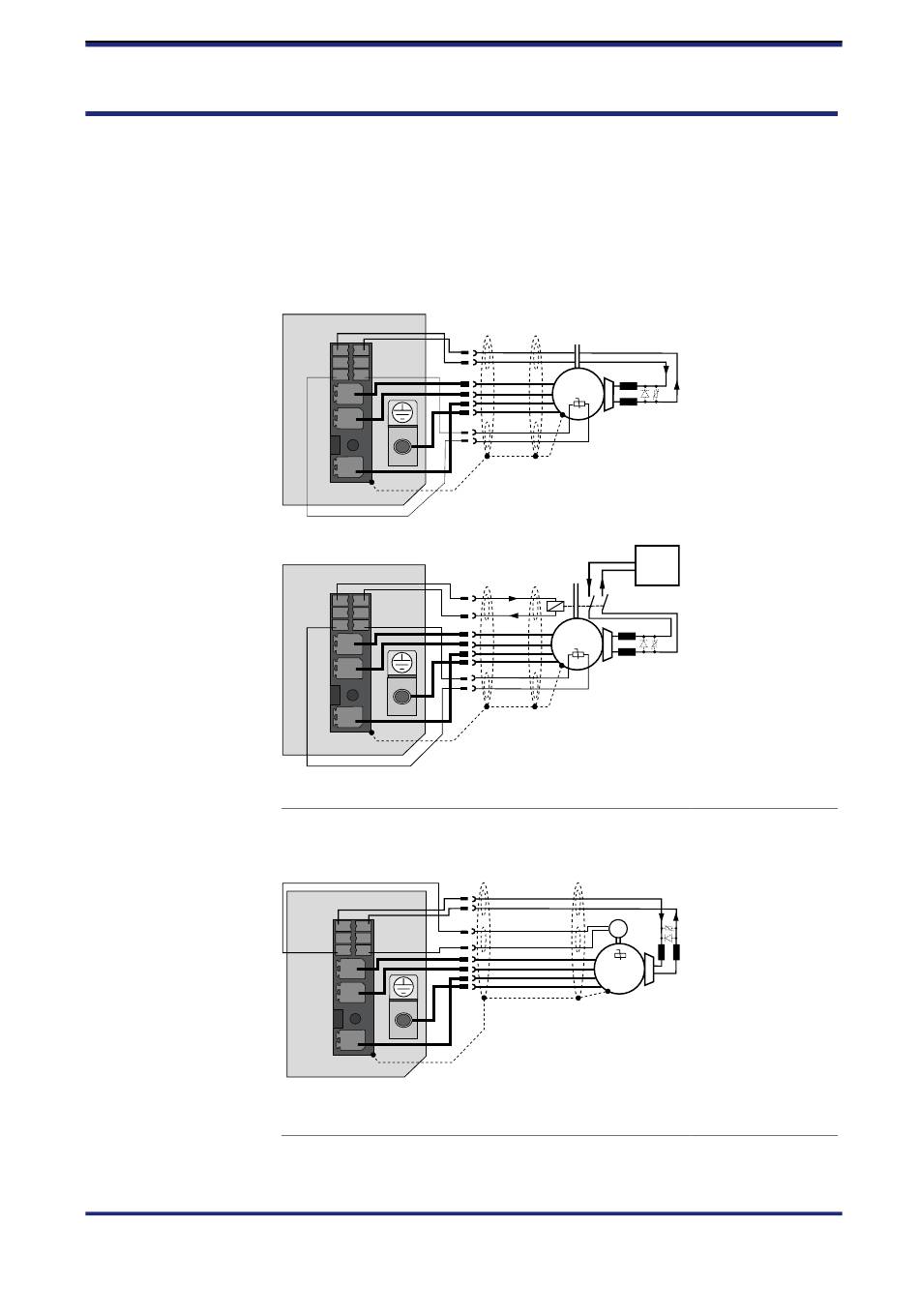

Abb. 3.12 Anschluss eine Servomotors mit Motorhaltebremse
X12/13/14
BRK_OUT
3
4
BRK_GND
n.c
n.c
DSL-
DSL+
1
2
U
V
W
Abb. 3.13 Anschluss eine Servomotors mit HIPERFACE DSL Gebersystem
Motor
~
3
ϑ
+24 V DC
Bremse (+)
für Halte-
bremse
Bremse (-)
24 V DC
+
Motor
~
3
ϑ
Hiperface DSL+
H
Hiperface DSL-
ϑ
Motor
~
3
Installation
Bild A:
Empfohlener
Anschluss der
Motorhaltebremse
bis 2 A
Motorbremsenstrom
maximal.
Bild B:
Empfohlener
Anschluss der
Motorhaltebremse
ab 2 A
Motorbremsenströme.
Diese Beschaltung
verfügt über keine Lei-
tungsbrucherkennung!
Empfohlener
Anschluss der
Motorhaltebremse
bis 2 A
Motorbremsenstrom
maximal.
Bei der Ausführung
„HIPERFACE DSL"
(siehe Bestellschlüs-
sel Seite 5) wird
an den Klemmen
X12/13/14 - 1 und 2 die
Zweidrahtverbindung
des Gebers ange-
schlossen.
