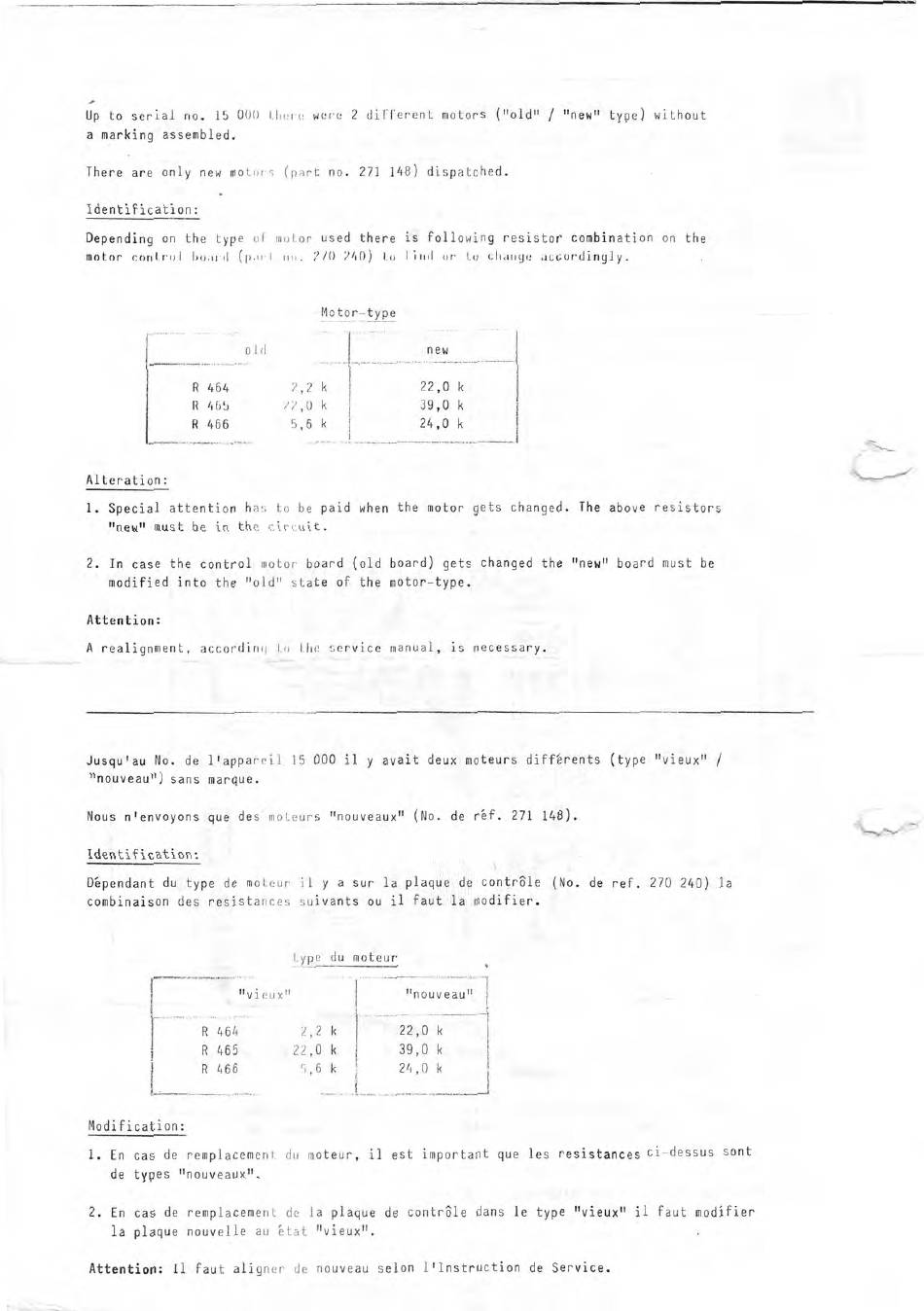

Dual C 844 Serviceanleitung Seite 49

Up to serial no. 15 000 there were 2 different motors (Hold" / unewn type) without
a marking assembled.
There are only new motor part no. 271 148) dispatched.
Identification:
Depending on the type of motor used there is following resistor combination on the
motor control board (p.cri uo. 2/0 240) to l ind or to change accordingly.
Motor —type
olcl
new
R 464
2,2 k
22,0 k
R 46b 22,0 k
39,0 k
R 466
5,6 k
24,0 k
Alteration:
I. Special attention has to be paid when the motor gets changed. The above resistors
"new" must be in the circuit.
2. In case the control motor board (old board) gets changed the "new" board must be
modified into the "old" state of the motor—type.
Attention:
A realignment, accordiou Lo rhe service manual, is necessary.
Jusqu'au No. de l'appareil 15 000 il y avait deux moteurs differents (type "vieux" /
"nouveau") sans marque.
Nous n'envoyons que des moLeurs nnouveaux" (No. de ref. 271 148).
Identification:
Dependant du type de moteur ii y a sur la plaque de contröle (No. de ref. 270 240) la
combinaison des resistances suivants ou ii faut la modifier.
fype du moteur
nvieux"
R 464
R 465
R 466
Modification:
2,2 k
22,0 k
5,6 k
"nouveau"
_
22,0 k
39,0 k
24,0 k
1. En cas de remplacement du moteur, il est important que les resistances ci—dessus sont
de types "nouveaux".
2. En cas de remplacement de la plaque de contröle dans le type "vieux" ii faut modifier
la plaque nouvelle au etat "vieux".
Attention: 11 faut aligner de nouveau selon l'instruction de Service.
