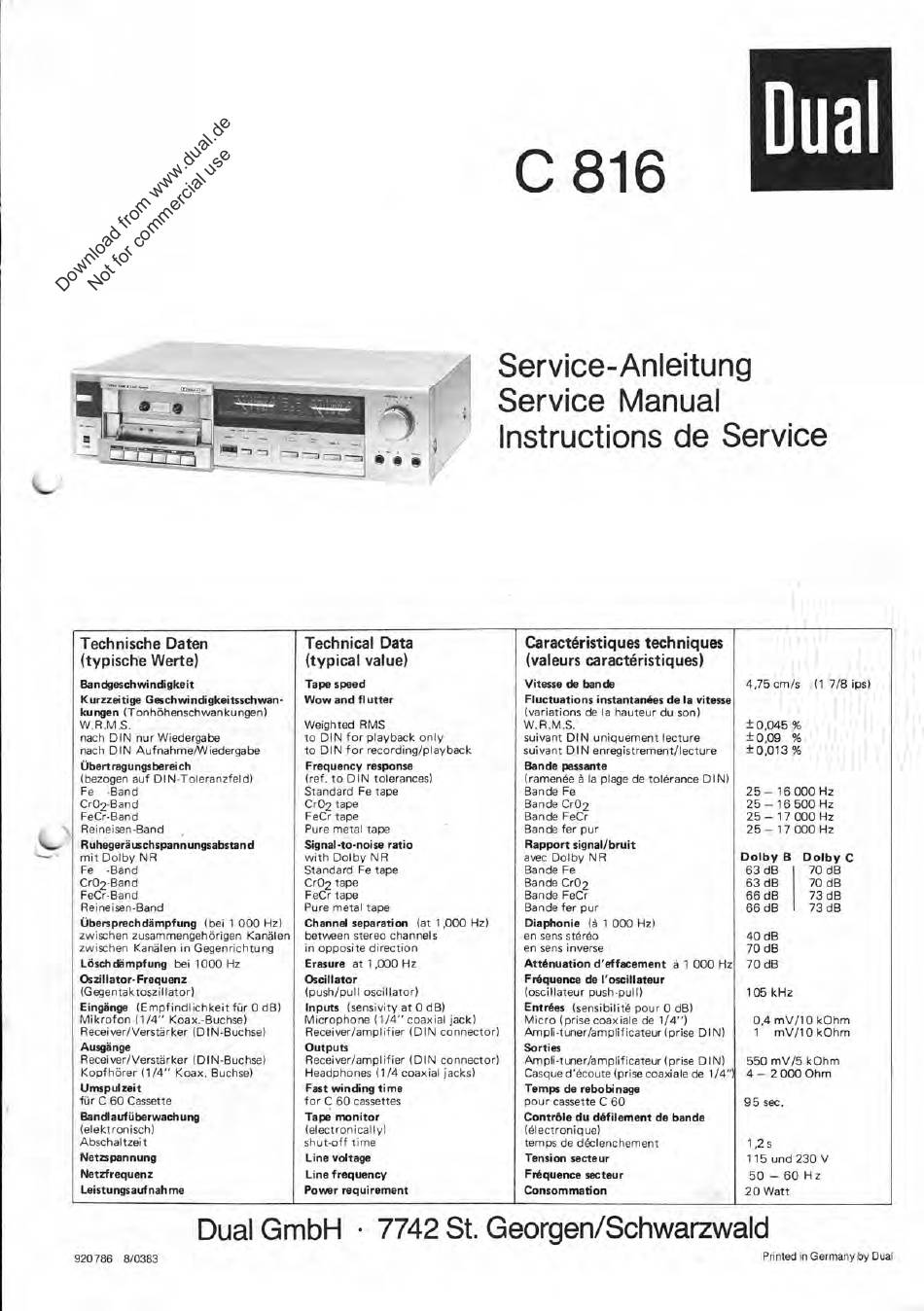

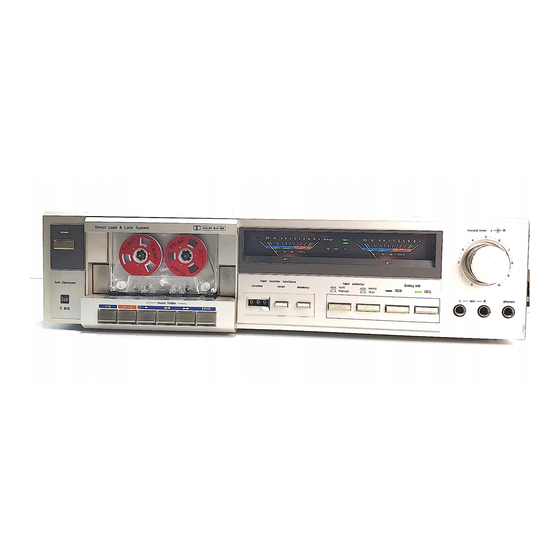

Dual C 816 Serviceanleitung

0816
Dual
Service -Anleitung
Service Manual
Instructions de Service
Technische Daten
(typische Werte)
Technical Data
(typical value)
Caractöristiques techniques
(valeurs caractöristiques)
Bandgeschwindigkeit Tape speed Vitesse de bande 4,75 cm/s (1 7/8 iPs)
Kurzzeitige Geschwindigkeitsschwan-
kungen (Tonhöhenschwankungen)
Wow and flutter Fluctuations instantanäes de la vitesse
(variations de la hauteur du son)
W.R.M.S. Weighted RMS W.R.M.S. ± 0,045 %
nach DIN nur Wiedergabe
to DIN for playback only
suivant DIN uniquement lecture ±0,09 %
nach DIN Aufnahme/Wiedergabe to DIN for recording/playback suivant DIN enregistrement/lecture ± 0,013 %
Übertragungsbereich Frequency response Bande passante
(bezogen auf DIN-Toleranzfeld) (ref. to DIN tolerances) (ramenee ä la plage de tolerance DIN)
Fe -Band Standard Fe tape Bande Fe 25— 16 000 Hz
Cr02-Band Cr02 tape Bande Cr02 25— 16 500 Hz
FeCr-Band FeCr tape Bande FeCr 25— 17 000 Hz
Reineisen-Band Pure metal tape Bande fer pur 25— 17 000 Hz
Ruhegeräuschspannungsabstand Signal-to-noise ratio Rapport signalibruit
mit Dolby NR with Dolby NR avec Dolby NR Dolby B Dolby C
Fe -Band Standard Fe tape Bande Fe 63 dB 70 dB
Cr02-Band Cr02 tape Bande Cr02 63 dB 70 dB
FeCr-Band FeCr tape Bande FeCr 66 dB 73 dB
Reineisen-Band Pure metal tape Bande fer pur
66 dB 73 dB
Übersprechdämpfung (bei 1 000 Hz) Channel separation (et 1,000 Hz)
Diaphonie lä 1 000 Hz)
zwischen zusammengehörigen Kanälen between stereo channels en sens stereo
40 dB
zwischen Kanälen in Gegenrichtung
in opposite direction
en sens inverse
70 dB
Löschdämpfung bei 1000 Hz Erasure at 1 ,000 Hz Attänuation d'effacement ä 1 000 Hz
70 dB
Oszillator- Frequenz Oscillator Fräquence de l'oscillateur
(Gegentaktoszillator)
(push/pull oscillator) (oscillateur push-pull)
105 kHz
Eingänge (Empfindl ichkeit für 0 dB) Inputs (sensivity at 0 dB) Enträes (sensibilite pour 0 dB)
Mikrofon (1/4" Koax.-Buchse) Microphone (1/4" coaxial jack)
Micro (prise coaxiale de 1/4") 0,4 mV/10 kOhm
Receiver/Verstärker (DIN-Buchse) Receiver/amplifier (DIN connector)
Ampli-tuner/amplificateur (prise DIN) 1 mV/10 kOhm
Ausgänge Outputs Sorties
Receiver/Verstärker (DIN-Buchse)
Receiver/ampl ifier (DIN connector)
Ampli-tuner/amplificateur (prise DIN) 550 mV/5 kOhm
Kopfhörer (1/4" Koax. Buchse) Headphones (1/4 coaxial jacks)
Casque d'ecoute (prise coaxiale de 1/4") 4 — 2 000 Ohm
Umspul zeit Fast winding time
Temps de rebobinage
für C 60 Cassette for C 60 cassettes pour cassette C 60
95 sec.
Bandlaufüberwachung
Tape rnonitor
Contröle du däfilement de bande
(elektronisch)
(electronically)
(electronique)
Abschaltzeit
shut-off time temps de declenchement
1 ,2 s
Netzspannung
Line voltage Tension secteur 115 und 230 V
Netzfrequenz Line frequency Fräquence secteur
50 — 60 H z
Leistungsaufnahme Power requirement Consommation
20 Watt
