Service
Allgemeine Information
General Information
Information gänärale
No
3/C 844
Datum-Date-Date
Zeichen-Ref.-N/ref. Geräte Nr.-Serial number-
Gerät-Model-Appareil
No. de 1-appareil ..
11.11.82
KD/N 20 000
C 844
VR 601

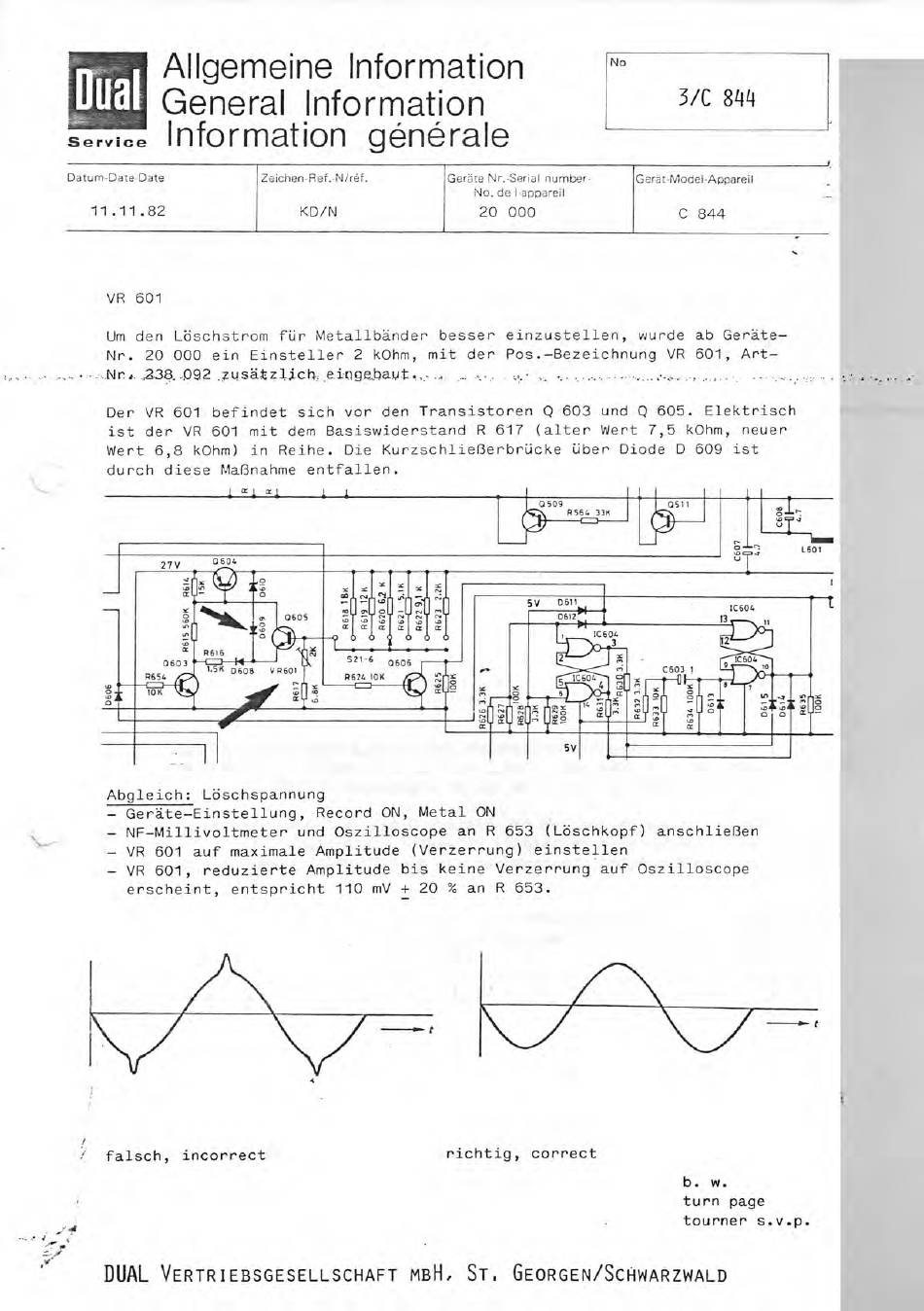

Um den Löschstrom für Metallbänder besser einzustellen, wurde ab Geräte-
Nr. 20 000 ein Einsteller 2 kOhm, mit der Pos.-Bezeichnung VR 601, Art-
.234 -092 zmsätglj•c i(192bamt,, , -.
• • •••„ • . ••• •.... . . ,••,•...•,
Der VR 601 befindet sich vor den Transistoren Q 603 und Q 605. Elektrisch
ist der VR 601 mit dem Basiswiderstand R 617 (alter Wert 7,5 kOhm, neuer
Wert 6,8 kOhm) in Reihe. Die Kurzschließerbrücke über Diode D 609 ist
durch diese Maßnahme entfallen.
R564 33K
Abgleich: Löschspannung
- Geräte -Einstellung, Record ON, Metal ON
- NF-Millivoltmeter und Oszilloscope an R 653 (Löschkopf) anschließen
- VR 601 auf maximale Amplitude (Verzerrung) einstellen
- VR 601, reduzierte Amplitude bis keine Verzerrung auf Oszilloscope
erscheint, entspricht 110 mV + 20 % an R 653.
falsch, incorrect
richtig, correct
b. w.
turn page
tourner s.v.p.
