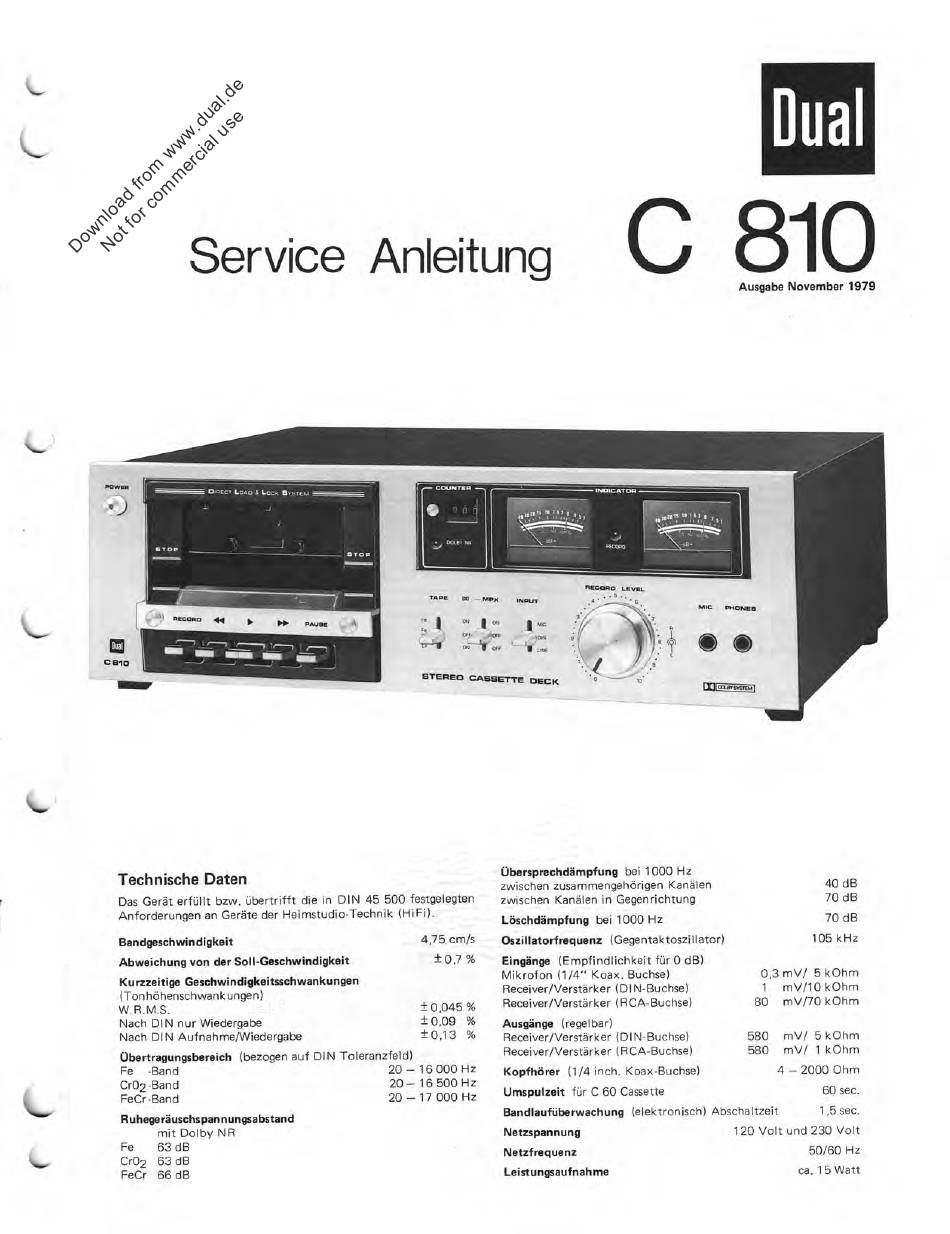

Dual C 810 Serviceanleitung

Dual
Service Anleitung
810
Ausgabe November 1979

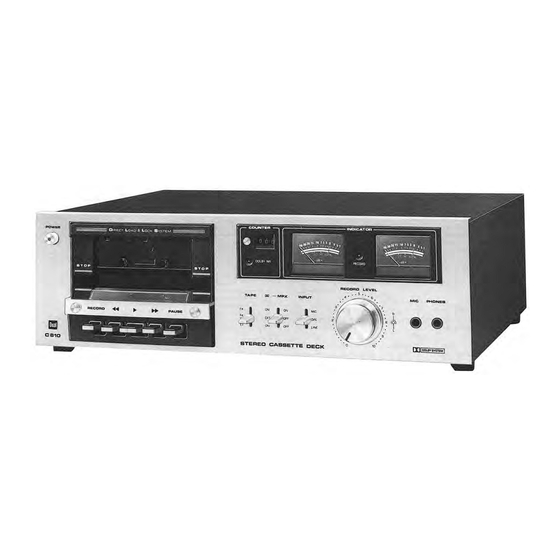

STEREO CASSETTE
DECK
Technische Daten
Das Gerät erfüllt bzw. übertrifft die in DIN 45 500 festgelegten
Anforderungen an Geräte der Heimstudio-Technik (HiFi).
Bandgeschwindigkeit
4,75 cm/s
Abweichung von der Soll -Geschwindigkeit
±0,7 %
Kurzzeitige Geschwindigkeitsschwankungen
(Tonhöhenschwankungen)
W.R.M.S.
± 0,045 %
Nach DIN nur Wiedergabe
±0,09 %
Nach DIN Aufnahme/Wiedergabe
±0,13 %
Übertragungsbereich (bezogen auf DIN Toleranzfeld)
Fe -Band
20 — 16 000 Hz
Cr02-Band
20 — 16 500 Hz
FeCr-Band
20— 17 000 Hz
Ruhegeräuschspannungsabstand
mit Dolby NR
Fe
63 dB
Cr02 63 dB
FeCr 66 dB
Übersprechdämpfung bei 1000 Hz
zwischen zusammengehörigen Kanälen
zwischen Kanälen in Gegenrichtung
Löschdämpfung bei 1000 Hz
Oszillatorfrequenz (Gegentaktoszillator)
Eingänge (Empfindlichkeit für 0 dB)
Mikrofon (1/4" Koax. Buchse)
Receiver/Verstärker (DIN-Buchse)
Receiver/Verstärker (RCA-Buchse)
Ausgänge (regelbar)
Receiver/Verstärker (DIN-Buchse)
Receiver/Verstärker (RCA-Buchse)
Kopfhörer (1/4 inch. Koax-Buchse)
Umspulzeit für C 60 Cassette
Bandlaufüberwachung (elektronisch) Abschaltzeit
Netzspannung
Netzfrequenz
Leistungsaufnahme
40 dB
70 dB
70 dB
105 kHz
0,3 mV/ 5 kOhm
1
mV/10 k 0 hm
80
mV/70 kOhm
580
mV/ 5 kOhm
580
mV/ 1 kOhm
4 — 2000 Ohm
60 sec.
1,5 sec.
120 Volt und 230 Volt
50/60 Hz
ca. 15 Watt
