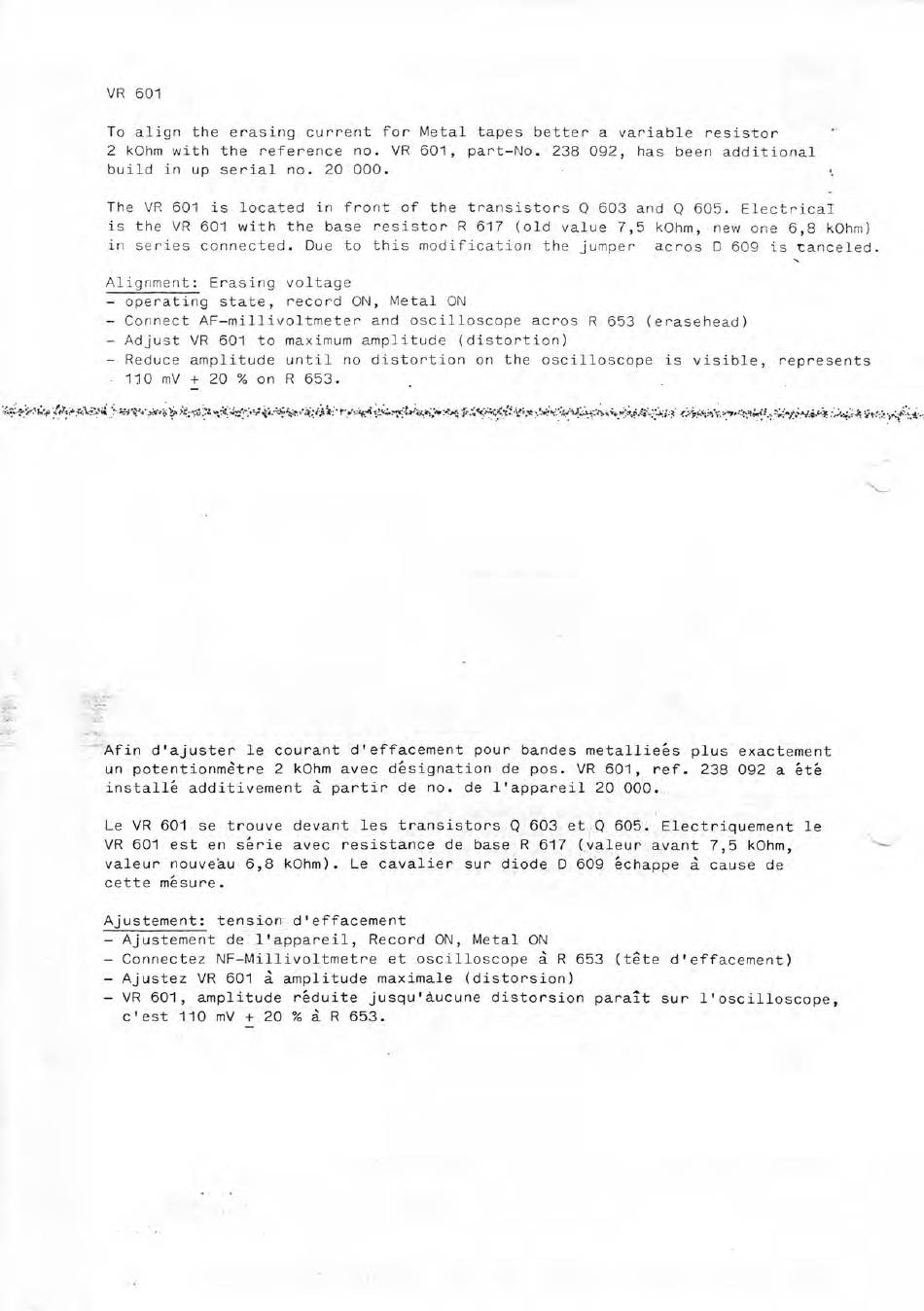

Dual C 844 Serviceanleitung Seite 46

VR 601
To align the erasing current for Metal tapes better a variable resistor
2 kOhm with the reference na. VR 601, part—Na. 238 092, has been additional
build in up serial na. 20 000.
The VR 601 is located in front of the transistors Q 603 and Q 605. ElectricaI
is the VR 601 with the base resistor R 617 (old value 7,5 kOhm, new one 6,8 kOhm)
in series connected. Due to this modification the jumper
acros D 609 is tanceled.
Alignment: Erasing voltage
— operating state, record ON, Metal ON
— Connect AF—millivoltmeter and oscilloscope acros R 653 (erasehead)
— Adjust VR 601 to maximum amplitude (distortion)
— Reduce amplitude until na distortion an the oscilloscope is visible, represents
• 110 mV + 20 % an R 653.
Afin d'ajuster le courant d'effacement pour bandes metalliees plus exactement
un potentionmetre 2 kOhm avec designation de pos. VR 601, ref. 238 092 a ete
installe additivement ä partir de na. de l'appareil 20 000.
Le VR 601 se trouve devant les transistors Q 603 et Q 605. Electriquement le
VR 601 est en serie avec resistance de base R 617 (valeur avant 7,5 kOhm,
valeur nouveäu 6,8 kOhm). Le cavalier sur diode D 609 echappe ä cause de
cette mesure.
Ajustement: tension d'effacement
— Ajustement de l'appareil, Record ON, Metal ON
— Connectez NF—Millivoltmetre et oscilloscope ä R 653 (tgte d'effacement)
— Ajustez VR 601 ä amplitude maximale (distorsion)
— VR 601, amplitude reduite jusqu'aucune distorsion parat sur l'oscilloscope,
c'est 110 mV + 20 % ä R 653.
