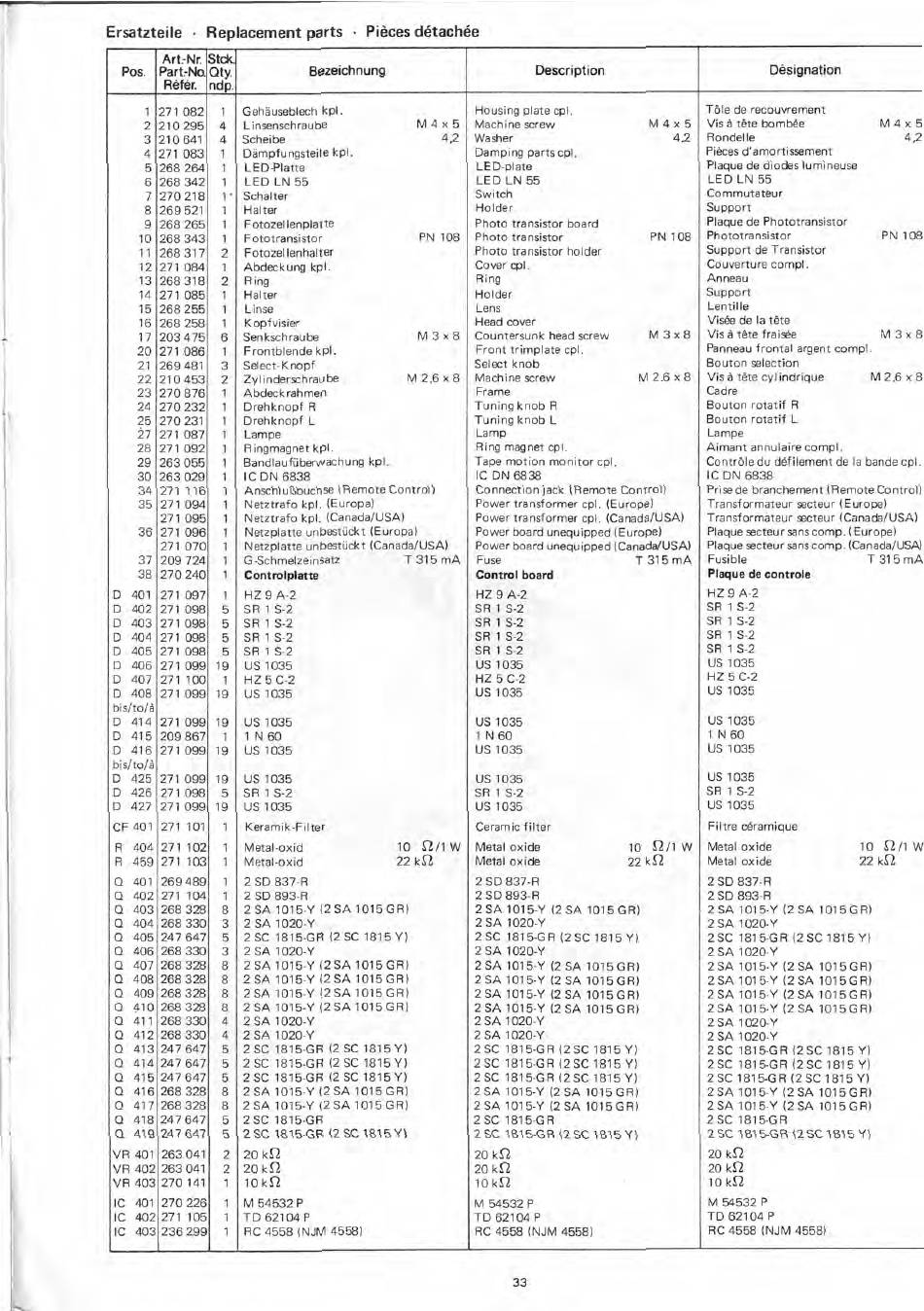

Dual C 844 Serviceanleitung Seite 33

Ersatzteile • Replacement parts • Pikes clätachöe
Pos.
Art.-Nr.
Part,No.Qty.
Rafar.
Stck,
ndp.
Bezeichnung Description
Designation
1 271 082
Gehäuseblech kpl. Housing plate cpl.
Töle de recouvrement
2 210 295
Linsenschraube
M 4 x 5 Machine screw M 4 x 5 Vis ä töte bombäe
M 4 x 5
3 210 641 Scheibe
4,2 Washer
42 Rondelle
4,2
4 271 083
Dämpfungsteile kpl. Damping partscpl.
Piöces d'amortissement
5 268 264
LED-Platte
LED-plate
Plaque de diodes lumineuse
6 268 342 LED LN 55
LED LN 55
LED LN 55
7 270 218
Schalter
Svvitch
Commutateur
8 269 521
Halter
Holder Support
9 268 265
Fotozel lenplatte Photo transistor board
Plaque de Phototransistor
10 268 343
Fototransistor
PN 108 Photo transistor PN 108
Phototransistor
PN 108
11 268 317
Fotozel lenhalter
Photo transistor holder
Support de Transistor
12 271 084
Abdeckung kpl.
Cover cpl .
Couverture compl.
13 268 318 Ring
Ring Anneau
14 271 085
Halter Holder
Support
15 268 255 Linse
Lens
Lentille
16 268 258
Kopfvisier
Head cover
Visäe de la töte
17 203 475 Senkschraube
M 3 x 8
Countersunk head screw M 3 x 8
Vis ä töte fraisäe M 3 x 8
20 271 086
Frontblende kpl.
Front trimplate cpl.
Panneau frontal argent compl .
21 269 481
Select-Knopf
Select knob Bouton selection
22 210 453
Zylinderschraube
M 2,6 x 8
Machine screw M 2.6 x 8 Vis ä töte cyl indrique
M 2,6 x 8
23 270 876
Abdeckrahmen
Frame
Cadre
24 270 232
Drehknopf R
Tuning knob R Bouton rotatif R
25 270 231
Drehknopf L Tuning knob L
Bouton rotatif L
27 271 087 Lampe
Lamp Lampe
28 271 092
Ringmagnet kpl.
Ring mag net cpl. Aimant annulaire compl.
29 263 055
Bandlaufüberwachung kpl.
Tape motion monitor cpl.
Contröledu däfilement de la bande cpl .
30 263 029
IC DN 6838
IC DN 6838 IC DN 6838
34 271 116
Anschlußbuchse (Remote Control) Connection jack (Remote Control)
Prise de branchement (Remote Control)
35 271 094
Netztrafo kpl. (Europa) Power transformer cpl. (Europe) Transformateur secteur (Europe)
271 095
Netztrafo kpl. (Canada/USA) Power transformer cpl. (Canada/USA) Transformateur secteur (Canada/USA)
36 271 096
Netzplatte unbestückt (Europa) Power board unequipped (Europe) Plaque secteur sans comp. (Europe)
271 070
Netzplatte unbestückt (Canada/USA) Power board unequipped (Canada/USA) Plaque secteur sanscomp.(Canada/USA)
37 209 724
G -Schmelzeinsatz T 315 mA Fuse T 315 mA Fusible
T 315 mA
38 270 240 Controlplatte Control board
Plaque de controle
D 401 271 097 HZ 9 A-2
HZ 9 A-2
HZ 9 A-2
D 402 271 098 SR 1 S-2 SR 1 S-2
SR 1 S-2
D 403 271 098 SR 1 S-2
SR 1 S-2
SR 1 S-2
D 404 271 098 SR 1 S-2
SR 1 S-2
SR 1 S-2
D 405 271 098 SR 1 S-2
SR 1 S-2
SR 1 S-2
D 406 271 099 US 1035
US 1035
US 1035
D 407 271 100 HZ 5 C-2
HZ 5 C-2
HZ 5 C-2
D 408 271 099 US 1035
US 1035
US 1035
bis/to/ä
D 414 271 099 US 1035 US 1035
US 1035
D 415 209 867 1 N60 1 N60
1 N60
D 416 271 099 US 1035
US 1035
US 1035
bis/to/ä
D 425 271 099 US 1035 US 1035
US 1035
D 426 271 098 SR 1 S-2 SR 1 S-2
SR 1 S-2
D 427 271 099
US 1035 US 1035
US 1035
CF 401 271 101 Keramik -Filter Ceramic filter Filtre cäramique
R 404 271 102 Metal-oxid
10 2 /1 W Metal oxide
10
nn
W
Metal oxide 10 2 /1 w
R 459 271 103 Metal-oxid 221(2
Metal oxide
22 kS2
Metal oxide 22
kn
Q 401 269 489 2 SD 837-R 2 SD 837-R
2 SD 837-R
Q 402 271 104 2 SD 893-R 2 SD 893-R 2 SD 893-8
Q 403 268 328 2 SA 1015-Y 12 SA 1015 GR) 2 SA 1015-Y 12 SA 1015 GR) 2 SA 1015-Y (2 SA 1015 GR)
Q 404 268 330
2 SA 1020-Y 2 SA 1020-Y
2 SA 1020-Y
Q 405 247 647 2 SC 1815-GR 125C 1815V)
2 SC 1815-GR (2 SC 1815V)
2 SC 1815-GR (2 SC 1815V)
Q 406 268 330 2 SA 1020-Y 2 SA 1020-Y
2 SA 1020-Y
Q 407 268 328
2 SA 1015-Y12 SA 1015 GR)
2 SA 1015-Y 12 SA 1015 GR)
2 SA 1015-Y (2 SA 1015 GR)
Q 408 268 328 2 SA 1015-Y (2 SA 1015 GR) 2 SA 1015-Y (2 SA 1015 GR)
2 SA 1015-Y (2 SA 1015 GR)
Q 409 268 328 2 SA 1015-Y (2 SA 1015 GR)
2 SA 1015-Y 12 SA 1015 GR)
2 SA 1015-Y (2 SA 1015 G R)
Q 410 268 328 2 SA 1015-Y (2 SA 1015 GR) 2 SA 1015-Y 12 SA 1015 GR)
2 SA 1015-Y (2 SA 1015GB)
Q 411 268 330 2 SA 1020-Y 2 SA 1020-Y
2 SA 1020-Y
Q 412 268 330 2 SA 1020-Y 2 SA 1020-Y
2 SA 1020-Y
Q 413 247 647 2 SC 1815-GR (2 SC 1815 Y) 25C 1815-GR (2 SC 1815 Y)
2 SC 1815-GR (2SC 1815 Y)
Q 414 247 647 2 SC 1815-GR (2 SC 1815 Y) 2SC 1815-GR (2SC 1815 Y)
2 SC 1815-GR (2SC 1815 Y)
Q 415 247 647 2 SC 1815-GR (2 SC 1815 Y) 2 SC 1815-GR (2 SC 1815 Y)
2 SC 1815-GR (2SC 1815 Y)
Q 416 268 328 2 SA 1015-Y 125A 1015 GR) 2 SA 1015-Y 125A 1015 GR)
2 SA 1015-Y (2 SA 1015 GR)
Q 417 268 328 2 SA 1015-Y (2 SA 1015 GR) 2 SA 1015-Y 12 SA 1015 GR) 2 SA 1015-Y (2 SA 1015 GR)
0 418 247 647 2 SC 1815-GR
2 SC 1815-GR
2 SC 1815-GR
Q 419 247 647 2 SC 1815-GR 12 SC 1815V) 2 SC 1815-GR (2 SC 1815V) 2 SC 1815-08 (2 SC 1815V)
VR 401 263 041 20 k2
20 kg. 2
20
kn
VR 402 263 041 20 k2
20 kS2
20 142
VR 403 270 141 10 k 2 104(2 10 k2
IC 401 270 226 M 54532 P
M 54532 P
M 54532 P
IC 402 271 105 TD 62104 P
TD 62104 P
TD 62104 P
IC 403 236 299 RC 4558 (NJM 4558) RC 4558 (NJM 4558)
RC 4558 (NJM 45581
33
