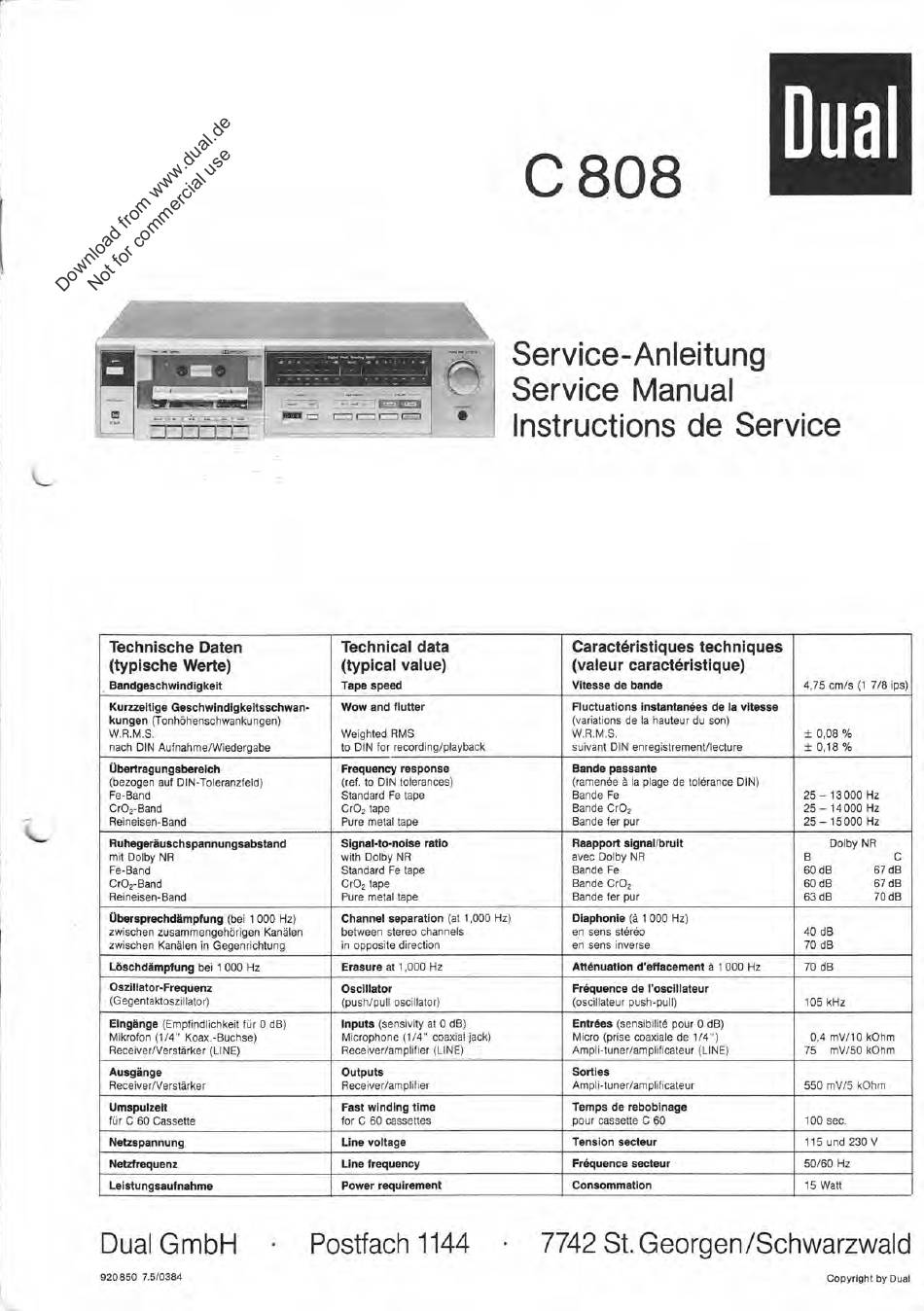

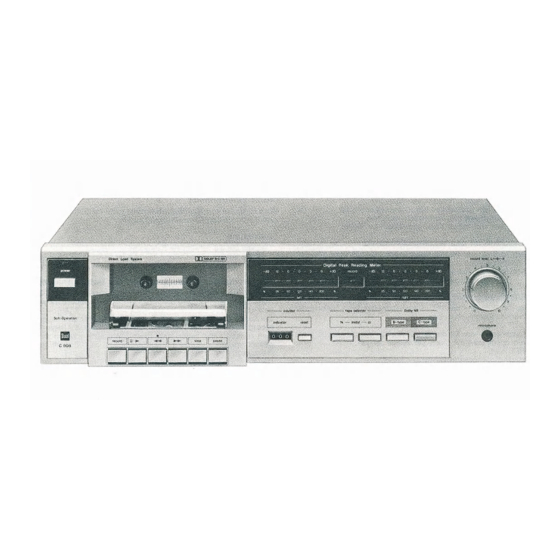

Dual C808 Serviceanleitung

C808
Dual
Service-Anleitung
Service Manual
lnstructions de Service
Technische Daten
(typische Werte)
. Bandgeschwindigkeit
Technical data
(typical value)
Tape speed
Caracteristiques techniques
(valeur caractöristique)
Vitesse de bande 4,75 cm/s (1 7/8 ips)
Kurzzeitige Geschwindigkeitsschwan-
kungen (Tonhöhenschwankungen)
W.R.M.S.
nach DIN Aufnahme/Wiedergabe
Wow and flutter
Weighted RMS
to DIN for recording/playback
Fluctuations instantandes de la vitesse
(variations de la hauteur du son)
W.R.M.S.
suivant DIN enregistrement/lecture
± 0,08 %
± 0,18 %
Übertragungsbereich
(bezogen auf DIN-Toleranzfeld)
Fe-Band
Cr02-Band
Reineisen-Band
Frequency response
(ref. to DIN tolerances)
Standard Fe tape
Cr02 tape
Pure metal tape
Bande passante
(ramenäe ä la plage de tolärance DIN)
Bande Fe
Bande Cr02
Bande fer pur
25— 13 000 Hz
25— 14 000 Hz
25— 15 000 Hz
Ruhegeräuschspannungsabstand
mit Dolby NR
Fe-Band
Cr02-Band
Reineisen-Band
Signal-to-noise ratio
with Dolby NR
Standard Fe tape
Cr02 tape
Pure metal tape
Raapport signal/bruit
avec Dolby NR
Bande Fe
Bande Cr02
Bande fer pur
Dolby NR
B C
60 dB
67 dB
60 dB 67 dB
63 dB 70 dB
Ubersprechdämpfung (bei 1 000 Hz)
zwischen zusammengehörigen Kanälen
zwischen Kanälen in Gegenrichtung
Channel separation (at 1,000 Hz)
between stereo channels
in opposite direction
Diaphonie (ä 1 000 Hz)
en sens stäräo
en sens inverse
40 dB
70 dB
Löschdämpfung bei 1 000 Hz Erasure at 1,000 Hz Attanuation d'effacement ä 1 000 Hz 70 dB
Oszillator-Frequenz
(Gegentaktoszillator)
Oscillator
(push/pull oscillator)
Fraquence de l'oscillateur
(oscillateur push-pull) 105 kHz
Eingänge (Empfindlichkeit für 0 dB)
Mikrofon (1/4" Koax.-Buchse)
Receiver/Verstärker (LINE)
Inputs (sensivity at 0 dB)
Microphone (1/4" coaxial jack)
Receiver/amplifier (LINE)
Enträes (sensibilitä pour 0 dB)
Micro (prise coaxiale de 1/4")
Ampli-tuner/amplificateur (LINE)
0,4 mV/10 kOhm
75
mV/50 kOhm
Ausgänge
Receiver/Verstärker
Outputs
Receiver/amplifier
Sorties
Ampli-tuner/amplificateur 550 mV/5 kOhm
Umspulzeit
für C 60 Cassette
Fast windIng time
for C 60 cassettes
Temps de rebobinage
pour cassette C 60 100 sec.
Netzspannung Line voltage Tension secteur 115 und 230 V
Netzfrequenz Line frequency Fraquence secteur 50/60 Hz
Leistungsaufnahme
Power .requirement Consommation 15 Watt
Dual GmbH
•
Postfach 1144 • 7742 St. Georgen/Schwarzwald
920850 7.5/0384
Copyright by Dual
