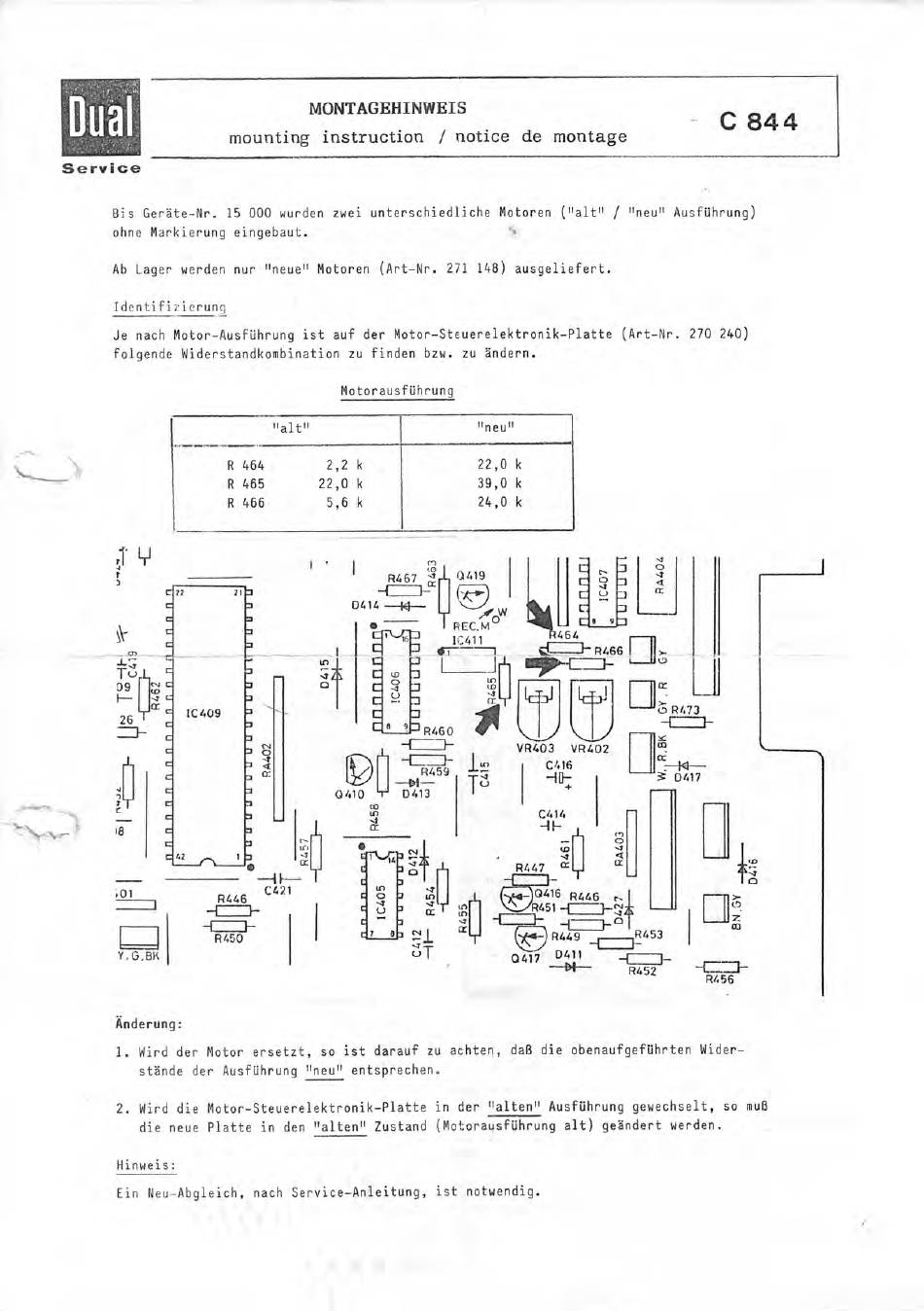

Dual C 844 Serviceanleitung Seite 48

MONTAGEHINWEIS
mounting
instruction / notice de montage
C844
Service
Bis Geräte—Nr. 15 000 wurden zwei unterschiedliche Motoren ("alt" / "neu" Ausführung)
ohne Markierung eingebaut.
Ab Lager werden nur "neue" Motoren (Art—Nr. 271 148) ausgeliefert.
Identifizierung
Je nach Motor—Ausführung ist auf der Motor—Steuerelektronik—Platte (Art—Nr. 270 240)
folgende Widerstandkombination zu finden bzw. zu ändern.
41 ,1
c)
L
1
Y,G,BK
Motorausführung
"alt"
"neu"
R 464
R 465
R 466
2,2 k
22,0 k
5,6 k
22,0 k
39,0 k
24,0 k
71
1C409
••• ••
C421
R446
--1
1 -
- 1
1 -
R450
0
1
T
J_
_n 1 467
0419
D414 W
T
9°2' N
REC.M
1C411
464
f - R466
R460
-r---3-
R459
--e4--
0413
VR403
VR402
C416
C414
-IF-
R447
0
-4
-4
cc
cc
0416 R446
R451
0417
cc
oR473
3
0417
R449
R453
-{
411
1-
R452
^
- C1113-
R456
Änderung:
1. Wird der Motor ersetzt, so ist darauf zu achten, daß die obenaufgeführten Wider—
stände der Ausführung "neu" entsprechen.
2. Wird die Motor —Steuerelektronik —Platte in der "alten" Ausführung gewechselt, so muß
die neue Platte in den "alten" Zustand (Motorausführung alt) geändert werden.
Hinweis:
Ein Neu—Abgleich, nach Service—Anleitung, ist notwendig.
