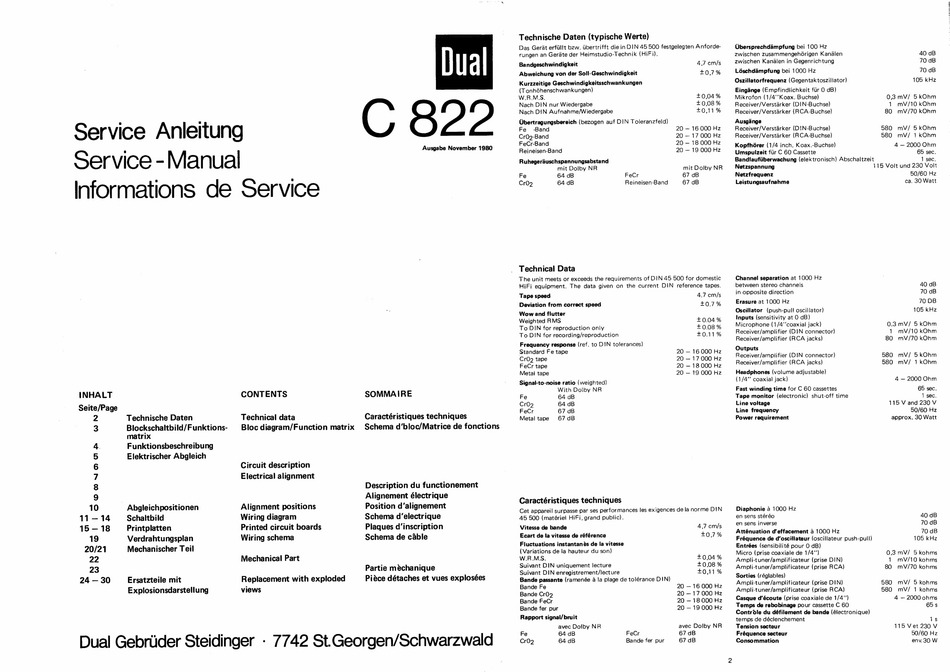

INHALT
Seite/Page
2
Technische Daten
3
Blockschaltbild/Funktions-
matrix
4.
Funktionsbeschreibung
5
Elektrischer Abgleich
6
7
8
9
|
10
Abgleichpositionen
11—14
Schaltbild
15— 18
Printplatten
19
Verdrahtungsplan
20/21
Mechanischer Teil
22
23
24 — 30
Ersatzteile mit
Explosionsdarstellung
CONTENTS
Technical data
Bloc diagram/Function matrix
Circuit description
Electrical alignment
Alignment positions
Wiring diagram
Printed circuit boards
Wiring schema
Mechanical Part
Replacement with exploded
views
Ausgabe November 1980
SOMMAIRE
Caractéristiques techniques
Schema d''bloc/Matrice de fonctions
Description du functionement
Alignement électrique
Position d'alignement
Schema d'electrique
Plaques d'inscription
Schema de cable
Partie méchanique
Piace détaches et vues explosées
Technische Daten (typische Werte)
rungen an Gerate der Heimstudio-Technik (HiFi).
Bandgeschwindigkeit
Abweichung von der Soll-Geschwindigkeit
Kurzzeitige Geschwindigkeitsschwankungen
(Tonh6henschwankungen)
W.R.M.S.
Nach DIN nur Wiedergabe
Nach DiN Aufnahme/Wiedergabe
Ubertragungsbereich (bezogen auf DIN Toleranzfeld)
Fe
-Band
CrO9-Band
FeCr-Band
Reineisen-Band
Ruhegerduschspannungsabstand
mit Dolby NR
Fe
64 dB
FeCr
CrOg
64 dB
Reineisen-Band
Technical Data
47 cm/s
+0,7%
+0,04 %
+0,08 %
+011 %
20 — 16 000 Hz
20 — 17 000 Hz
20 — 18 000 Hz
20 — 19 000 Hz
mit Dolby NR
67 dB
67 dB
The unit meets or exceeds the requirements of DIN 45 500 for domestic
HiFi equipment.
The data given on the current
DIN
reference tapes.
Tape speed
Deviation from correct speed
Wow and flutter
Weighted RMS
To DIN for reproduction only
To DIN for recording/reproduction
Frequency response (ref. to DIN tolerances)
Standard Fe tape
CrO9 tape
FeCr tape
Metai tape
Signal-to-noise ratio (weighted)
With Dolby NR
Fe
64 dB
Cr09
64 dB
FeCr
67 dB
Metal tape
67dB
Caractéristiques techniques
4.7 cm/s
+0.7%
£0.04 %
£0.08 %
0.11%
20 — 16 000 Hz
20 — 17 000 Hz
20 — 18 000 Hz
20 — 19 000 Hz
A5 500 (matériel HiFi, grand public}.
Vitesse de bande
Ecart de la vitesse de référence
Fluctuations instantanés de la vitesse
(Variations de la hauteur du son)
W.R.M.S.
Suivant DIN uniquement lecture
Suivant DIN enregistrement/lecture
Bande passante (ramenée a la piage de tolérance DIN)
Bande Fe
Bande Cr02
Bande FeCr
Bande fer pur
Rapport signal/bruit
avec Dolby NR
Fe
64 dB
FeCr
Cr09
64 dB
Bande fer pur
47cm/s
0,7 %
+0,04 %
+0,08 %
0,11 %
20 — 16 000 Hz
20 — 17 000 Hz
20 — 18000 Hz
20 — 19 000 Hz
avec Dolby NR
67 dB
67 dB
Ubersprechdampfung bei 100 Hz
zwischen zusammengehGrigen Kanalen
zwischen Kanalen in Gegenrichtung
Léschdampfung bei 1000 Hz
Oszillatorfrequenz (Gegentak toszillator)
Eingange (Empfindlichkeit fir O dB)
Mikrofon (1/4''Koax. Buchse)
Receiver/Verstarker (DIN-Buchse)
Receiver/Verstarker (RCA-Buchse)
Ausgange
Receiver/Verstarker (D{N-Buchse)
Receiver/Verstarker (RCA-Buchse)
Kopfhorer (1/4 inch. Koax.-Buchse)
Umspulzeit fur C 60 Cassette
Bandlaufiiberwachung (elektronisch) Abschaitzeit
115 Volt und 230 Voit
Netzspannung
Netzfrequenz
Leistungsaufnahme
Channel separation at 1000 Hz
between stereo channels
in opposite direction
Erasure at 1000 Hz
Oscillator
(push-pul! oscillator)
Inputs (sensitivity at O dB)
Microphone (1/4''coaxial jack)
Receiver/amplifier (DIN connector)
Receiver/amplifier (RCA jacks)
Outputs
Receiver/amplifier (DIN connector)
Receiver/amplifier (RCA jacks)
Headphones (volume adjustable)
(1/4 coaxial jack)
Fast winding time for C 60 cassettes
Tape monitor (electronic) shut-off time
Line voltage
Line frequency
Power requirement
Diaphonie a 1000 Hz
en sens stéréo
en sens inverse
Atténuation d' effacement a 1000 Hz
Fréquence de d'oscillateur (osciflateur push-pull)
Entrées (sensibilité pour O dB)
Micro (prise coaxiale de 1/4"')
Ampli-tuner/amplificateur (prise DIN)
Ampli-tuner/amplificateur (prise RCA)
Sorties (réglables)
Ampli-tuner/amplificateur (prise DIN)
Ampli-tuner/amplificateur (prise RCA)
Casque d'écoute (prise coaxiale de 1/4'')
Temps de rebobinage pour cassette C 60
Controle du défilement de bande (électronique)
temps de déclenchement
Tension secteur
Fréquence secteur
Consommation
40 dB
70 dB
70 dB
105 kHz
03mV/
5kOhm
1
mvV/10 kOhm
80
mV/70 kOhm
580
mV/ 5kOhm
580
mV/
1kOhm
4 — 2000 Ohm
65 sec.
1 sec.
50/60 Hz
ca. 30 Watt
40 dB
70 dB
70 DB
105 kHz
0.3 mV/ 5 kOhm
1
mV/10 kOhm
80
mV/70 kOhm
580
mV/ 5kOhm
580
mV/
1kOhm
4 — 2000 Ohm
65 sec.
1 sec.
115 V and 230 V
50/60 Hz
approx. 30 Watt
40 dB
70 dB
70 dB
105 kHz
0,3 mV/
5 kohms
1
mV/10 kohms
80
mV/70 kohms
580
mV/
5 kohms
580
mvV/ 1 kohms
4 — 2000 ohms
65 $s
1s
115 Vet 230 V
50/60 Hz
env.
30 W
