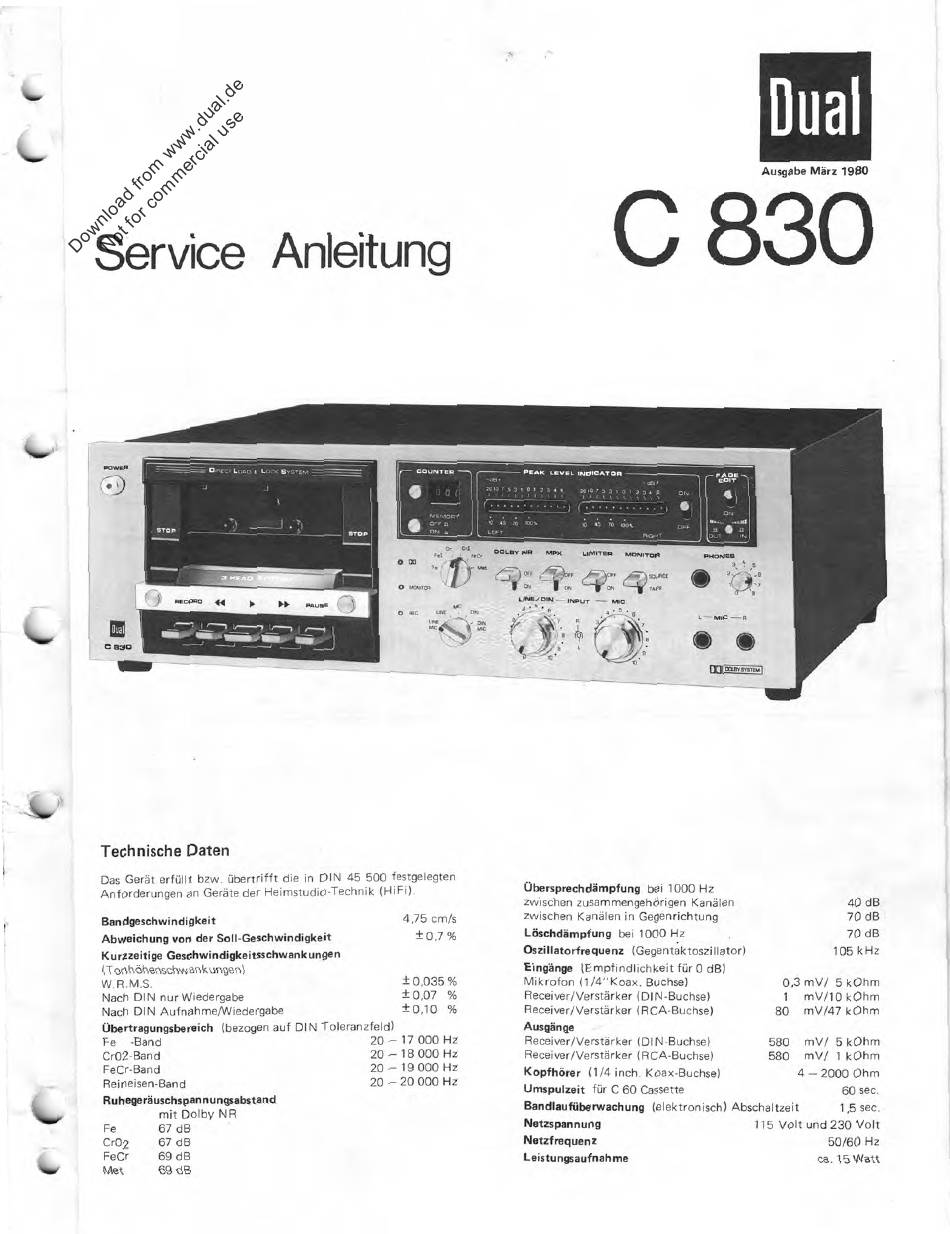

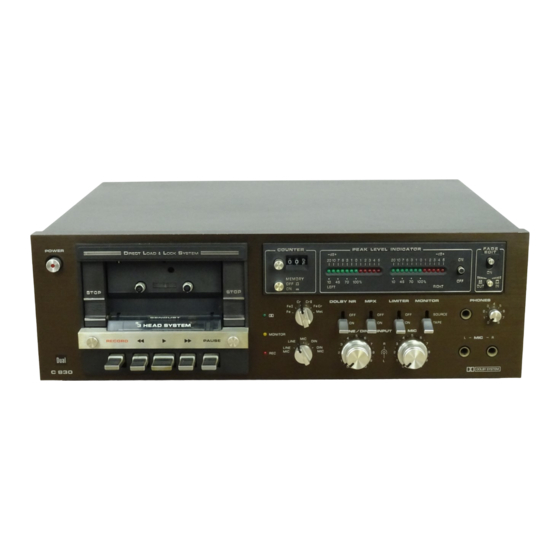

Dual C 830 Serviceanleitung

Dual
Ausgabe März 1980
Service Anleitung
e— COUNTER
• a
MEMORY
•
S O N"n
Technische Daten
Das Gerät erfüllt bzw. übertrifft die in DIN 45 500 festgelegten
Anforderungen an Geräte der Heimstudio -Technik (HiFi).
Bandgeschwindigkeit
Abweichung von der Soll -Geschwindigkeit
Kurzzeitige Geschwindigkeitsschwankungen
(Tonhöhenschwankungen)
W.R.M.S.
±0,035%
Nach DIN nur Wiedergabe
±0,07 %
Nach DIN Aufnahme/Wiedergabe
±0,10 %
Übertragungsbereich (bezogen auf DIN Toleranzfeld)
Fe -Band
20 — 17 000 Hz
Cr02-Band
20— 18 000 Hz
FeCr-Band
20 — 19 000 Hz
Reineisen-Band
20 — 20 000 Hz
Ruhegeräuschspannungsabstand
mit Dolby NR
Fe 67 dB
Cr02
67 dB
FeCr 69 dB
Met 69 dB
4,75 cm/s
± 0,7%
PEAK LEPEL INDICATOR
-ce•
2010753101 234 5
201075 3101 2 3• 5
Of!
1 1 . 1 r 1 t
1 1 1 1 1
1 . . 1. 1 1 1 1. 1 1 /
1
;0 4. 5
7 . 0 11;0,
LEFT
PO . •
1,Gt-elr
•
01-F
830
02,
Übersprechdämpfung bei 1000 Hz
zwischen zusammengehörigen Kanälen
zwischen Kanälen in Gegenrichtung
Löschdämpfung bei 1000 Hz
Oszillatorfrequenz (Gegentiktoszillator)
Eingänge (Empfindlichkeit für 0 dB)
Mikrofon (1/4"Koax. Buchse)
Receiver/Verstärker (DIN-Buchse)
Receiver/Verstärker (RCA-Buchse)
Ausgänge
Receiver/Verstärker (DIN-Buchse)
Receiver/Verstärker (RCA-Buchse)
Kopfhörer (1/4 inch. Koax-Buchse)
Umspulzeit für C 60 Cassette
40 dB
70 dB
70 dB
105 kHz
0,3 mV/ 5 kOhm
1 mV/10 kOhm
80 mV/47 kOhm
580 mV/ 5 kOhm
580 mV/ 1 kOhm
4 — 2000 Ohm
60 sec.
Bandlaufüberwachung (elektronisch) Abschaltzeit
1,5 sec.
Netzspannung
Netzfrequenz
Leistungsaufnahme
115 Volt und 230 Volt
50/60 Hz
ca. 15 Watt
