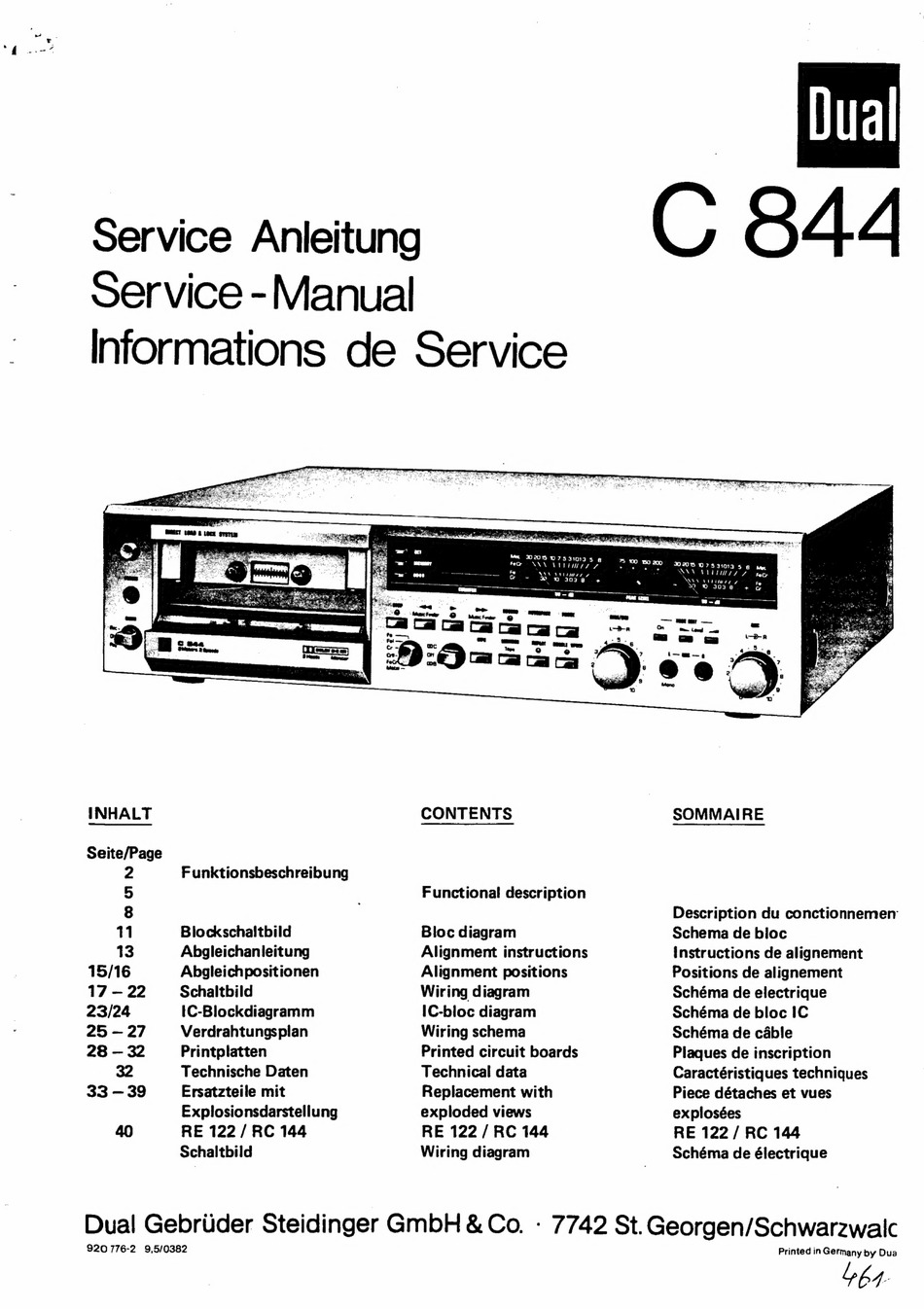

Dual C 844 Serviceanleitung

4S
service Anleitung
Service - Manual
Informations de Service
ern re re
INHALT CONTENTS SOMMAIRE
Seite/Page
2 Funktionsbeschreibung
5 Functional description
8 Description du conctionnemen
11 Blockschaltbild Bloc diagram Schema de bloc
13 Abgleichanieitung Alignment instructions Instructions de alignement
15/16 Abgleichpositionen Alignment positions Positions de alignement
17 — 22 Schaltbild Wiring diagram Schéma de electrique
23/24 1C-Blockdiagramm IC-bloc diagram Schéma de bloc IC
25 — 27 Verdrahtungs plan Wiring schema Schéma de cable
28 — 32 Printplatten Printed circuit boards Plaques de inscription
32 Technische Daten Technical data Caractéristiques techniques
33 —39 Ersatzteile mit Replacement with Piece détaches et vues
Explosionsdarstellung exploded views explosées
40 RE 122 /RC 144 RE 122 / RC 144 RE 122 / RC 144
Schaltbild Wiring diagram Schéma de électrique
920 776-2 9,5/0382
Printed in Germany by Dua
