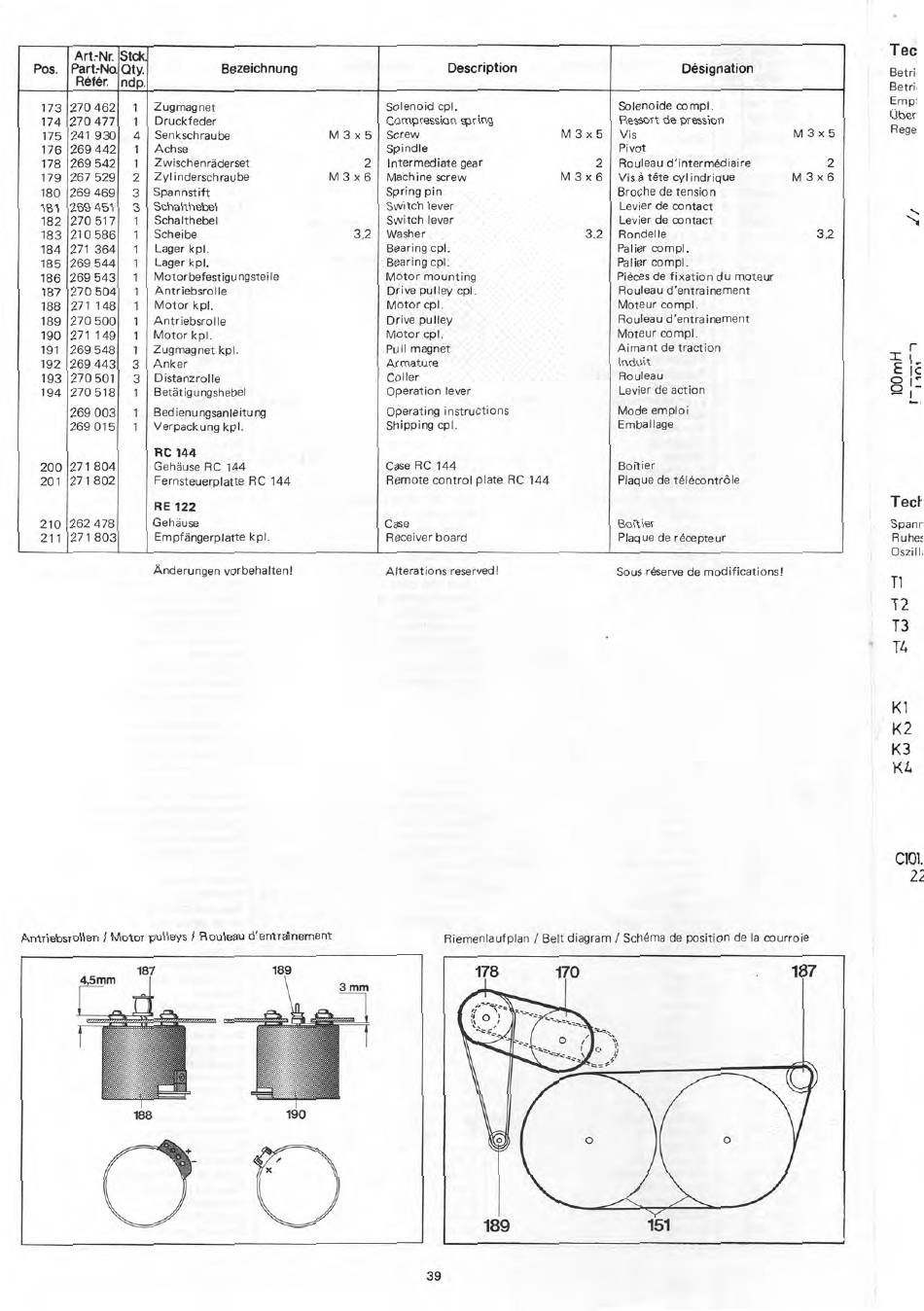

Dual C 844 Serviceanleitung Seite 39

Pos.
Art-Nr.
Part7No.
RAfär.
Stck
Qty.
ndp.
Bezeichnung
Description
Designation
173 270 462
1 Zugmagnet
Solenoid cpl.
Solenoide compl.
174 270 477 1 Druckfeder
Compression spring Ressort de pression
175 241 930 4 Senkschraube
M 3 x 5 Screvv M 3 x 5
Vis M 3 x 5
176 269 442
1 Achse
Spindle Pivot
178 269 542 1 Zwischenräderset
2 Intermediate gear 2 Rouleau d'intermädiaire
2
179 267 529 2 Zylinderschraube M 3 x 6
Machine screw
M 3 x 6 Vis ä täte cyl indrique M 3 x 6
180 269 469 3 Spannstift
Spring pin Broche de tension
181 269 451 3
Schalthebel
Switch lever Levier de contact
182 270 517 1
Schalthebel Switch lever Levier de contact
183 210 586 1 Scheibe
3,2 Washer 3.2 Rondelle
32
184 271 364 1
Lager kpl. Bearing cpl. Pal ier compl.
185 269 544 1 Lager kpl.
Bearing cpl. Palier compl.
186 269 543 1
Motorbefestigungsteile Motor mounting Pieces de fixation du moteur
187 270 504
1
Antriebsrolle Drive pul ley cpl. Rouleau d'entrainement
188 271 148 1
Motor kpl. Motor cpl . Moteur compl.
189 270 500 1 Antriebsrolle
Drive pulley
Rouleau d'entrainement
190 271 149 1 Motor kpl.
Motor cpl.
Moteur compl.
191 269 548 1 Zugmagnet kpl.
Pull magnet
Aimant de traction
192 269 443 3 Anker
Armature
Indult
193 270 501
3 Distanzrolle
Coller
Rouleau
194 270 518 1 Betätigungshebel
Operation lever
Levier de action
269 003 1 Bedienungsanleitung
Operating instructions Mode emploi
269 015 1 Verpackung kpl.
Shipping cpl.
Emballage
RC 144
200 271 804
Gehäuse RC 144
Case RC 144 Bortier
201 271 802 Fernsteuerplatte RC 144
Remote control plate RC 144 Plaque de täläconträle
RE 122
210 262 478
Gehäuse
Case Bortier
211 271 803 Empfängerplatte kpl. Receiver board Plaque de räcepteur
Änderungen vorbehalten!
Antriebsrollen / Motor pulleys / Rouleau d'entrainement
Alterations reserved!
Sous räserve de modifications!
Riemenlaufplan / Belt diagram / Sch6rna de position de la courroie
