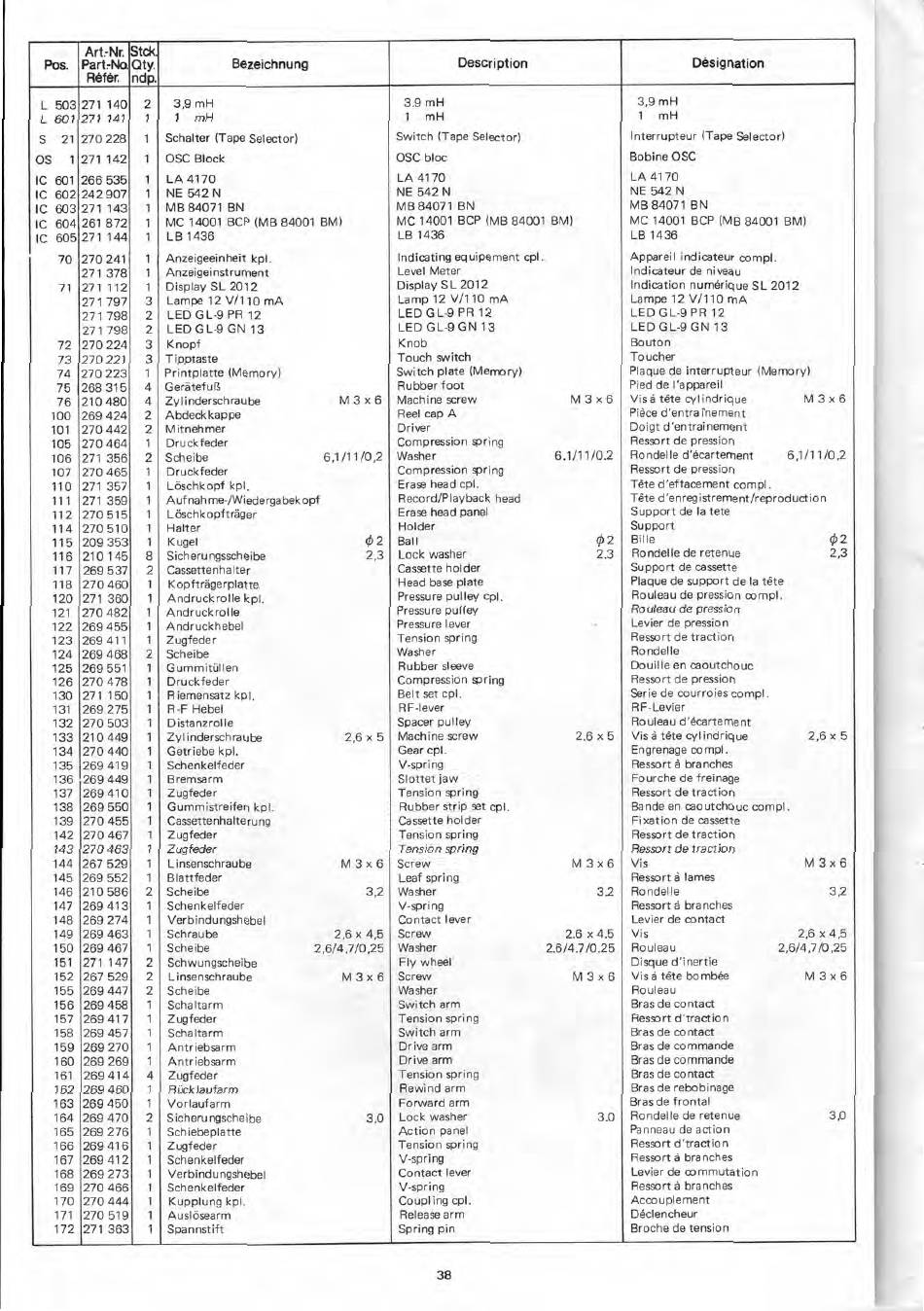

Pos.
Art7t4r.
Part-Na
%fön
Stcic
Qty.
ndp.
Bezeichnung
Description
Designation
L 503 271 140
2
3,9 mH
3.9 mH
3,9 mH
L 601 271 141
1
1
mH
1
mH
1
mH
S
21 270 228
1
Schalter (Tape Selector)
Switch (Tape Selector)
Interrupteur (Tape Selector)
OS
1 271 142
1
OSC Block
OSC bloc
Bobine OSC
IC 601 266 535
1
LA 4170
LA 4170
LA 4170
IC 602 242 907
1
NE 542 N
NE 542 N
NE 542 N
IC 603 271 143
1
MB 84071 BN
MB 84071 BN
MB 84071 BN
IC 604 261 872
1
MC 14001 BCP (MB 84001 BM)
MC 14001 BCP (MB 84001 BM)
MC 14001 BCP (MB 84001 BM)
IC 605 271 144
1
LB 1436
LB 1436
LB 1436
70 270 241
1
Anzeigeeinheit kpl.
Indicating equipement cpl.
Appareil indicateur compl.
271 378
1
Anzeigeinstrument
Level Meter
lndicateur de niveau
71 271 112
1
Display SL 2012
Display SL 2012
lndication numärique SL 2012
27179]
3
Lampe 12 V/110 mA
Lamp 12 V/110 mA
Lampe 12 V/110 mA
271 798
2
LED G L-9 PR 12
LED GL-9 PR 12
LED GL-9 PR 12
271 798
2
LED G L-9 GN 13
LED GL-9 GN 13
LED GL-9 GN 13
72 270 224
3
Knopf
Knob
Bouton
73 270 221
3
Tipptaste
Touch switch
Toucher
74 270 223
1
Printplatte (Memory)
Switch plate (Memory)
Plaque de interrupteur (Memory)
75 268 315
4
Gerätefuß
Rubber foot
Pied de l'appareil
76 210 480
4
Zylinderschraube
M 3 x 6
Machine screw
M 3 x 6
Visa täte cyl indrique
M 3 x 6
100 269 424
2
Abdeckkappe
Reel cap A
Piäce d'entra inement
101 270 442
2
Mitnehmer
Driver
Doigt
d
' e n t r a i n e m e n t
105 270 464
1
Druckfeder
Compression spring
Ressort de pression
106 271 356
2
Scheibe
6,1/11/0,2
Washer
6.1/11/0.2
Rondel le d'äcartement
6,1/11/0,2
107 270 465
1
Druckfeder
Compression spring
Ressort de pression
110 271 357
1
Löschkopf kpl.
Erase head cpl.
Tate d'eftacement compl .
111 271 359
1
Aufnahme-/Wiedergabekopf
Record/Playback head
Täte d'enregistrement/reproduction
112 270 515
1
Löschkopfträger
Erase head panel
Support de la tete
114 270 510
1
Halter
Holder
Support
115 209 353
1
Kugel
(I) 2
Ball
02
Bille
0
2
116 210 145
8
Sicherungsscheibe
2,3
Lock washer
2.3
Rondelle de retenue
2,3
117 269 537
2
Cassettenhalter
Cassette holder
Support de cassette
118 270 460
1
Kopfträgerplatte
Head base plate
Plaque de support de la täte
120 271 360
1
Andruckrolle kpl.
Pressure pulley cpl.
Rouleau de pression compl.
121 270 482
1
Andruckrolle
Pressure pulley
Rouleau de pression
122 269 455
1
Andruckhebel
Pressure lever
Levier de pression
123 269 411
1
Zugfeder
Tension spring
Ressort de traction
124 269 468
2
Scheibe
Washer
Rondelle
125 269 551
1
Gummitüllen
Rubber sleeve
Douille en caoutchouc
126 270 478
1
Druckfeder
Compression spring
Ressort de pression
130 271 150
1
R iemensatz kpl.
Belt set cpl.
Serie de courroies compl.
131 269 275
1
R -F Hebel
RF-lever
RF-Levier
132 270 503
1
Distanzrolle
Spacer pulley
Rouleau d'Acartement
133 210 449
1
Zylinderschraube
2,6 x 5
Machine screw
2.6 x 5
Vis ä täte cyl indrique
2,6 x 5
134 270 440
1
Getriebe kpl.
Gear cpl.
Engrenage compl .
135 269 419
1
Schenkelfeder
V -spring
Ressort ä branches
136 269 449
1
Bremsarm
Slottet jaw
Fourche de frei nage
137 269 410
1
Zugfeder
Tension spring
Ressort de traction
138 269 550
1
Gummistreifen kpl.
Rubber strip set cpl.
Bande en caoutchouc compl.
139 270 455
1
Cassettenhalterung
Cassette holder
Fixation de cassette
142 270 467
1
Zugfeder
Tension spring
Ressort de traction
143 270 463
1
Zugfeder
Tension spring
Ressort de traction
144 267 529
1
Linsenschraube
M 3 x 6
Screw
M 3 x 6
Vis
M 3 x 6
145 269 552
1
Blattfeder
Leaf spring
Ressort ä lames
146 210 586
2
Scheibe
3,2
Washer
32
Rondelle
3,2
147 269 413
1
Schenkelfeder
V-spring
Ressort ä branches
148 269 274
1
Verbindungshebel
Contact lever
Levier de contact
149 269 463
1
Schraube
2,6 x 4,5
Screw
2.6 x 4.5
Vis
2,6 x 4,5
150 269 467
1
Scheibe
2,6/4,7/0,25
Washer
2.6/4.7/0.25
Rouleau
2,6/4,7/0,25
151 271 147
2
Schwungscheibe
Fly wheel
Disque d'inertie
152 267 529
2
Linsenschraube
M 3 x 6
Screw
M 3 x 6
Visä täte bombäe
M 3 x 6
155 269 447
2
Scheibe
Washer
Rouleau
156 269 458
1
Schaltarm
Switch arm
Bras de contact
157 269 417
1
Zugfeder
Tension spring
Ressort crtraction
158 269 457
1
Schaltarm
Switch arm
Bras de contact
159 269 270
1
Antriebsarm
Drive arm
Bras de commande
160 269 269
1
Antriebsarm
Drive arm
Bras de commande
161 269 414
4
Zugfeder
Tension spring
Bras de contact
162 269 460
1
Rück laufarm
Rewind arm
Bras de rebobinage
163 269 450
1
Vorlaufarm
Forward arm
Bras de frontal
164 269 470
2
Sicherungscheibe
3,0
Lock washer
3.0
Rondelle de retenue
3,0
165 269 276
1
Schiebeplatte
Action panel
Panneau de action
166 269 416
1
Zugfeder
Tension spring
Ressort d'traction
167 269 412
1
Schenkelfeder
V -spring
Ressort ä branches
168 269 273
1
Verbindungshebel
Contact lever
Levier de commutation
169 270 466
1
Schenkelfeder
V -spring
Ressort ä branches
170 270 444
1
Kupplung kpl.
Coupl ing cpl.
Accouplement
171 270 519
1
Auslösearm
Release arm
Däclencheur
172 271 363
1
Spannstift
Spring pin
Broche de tension
38
