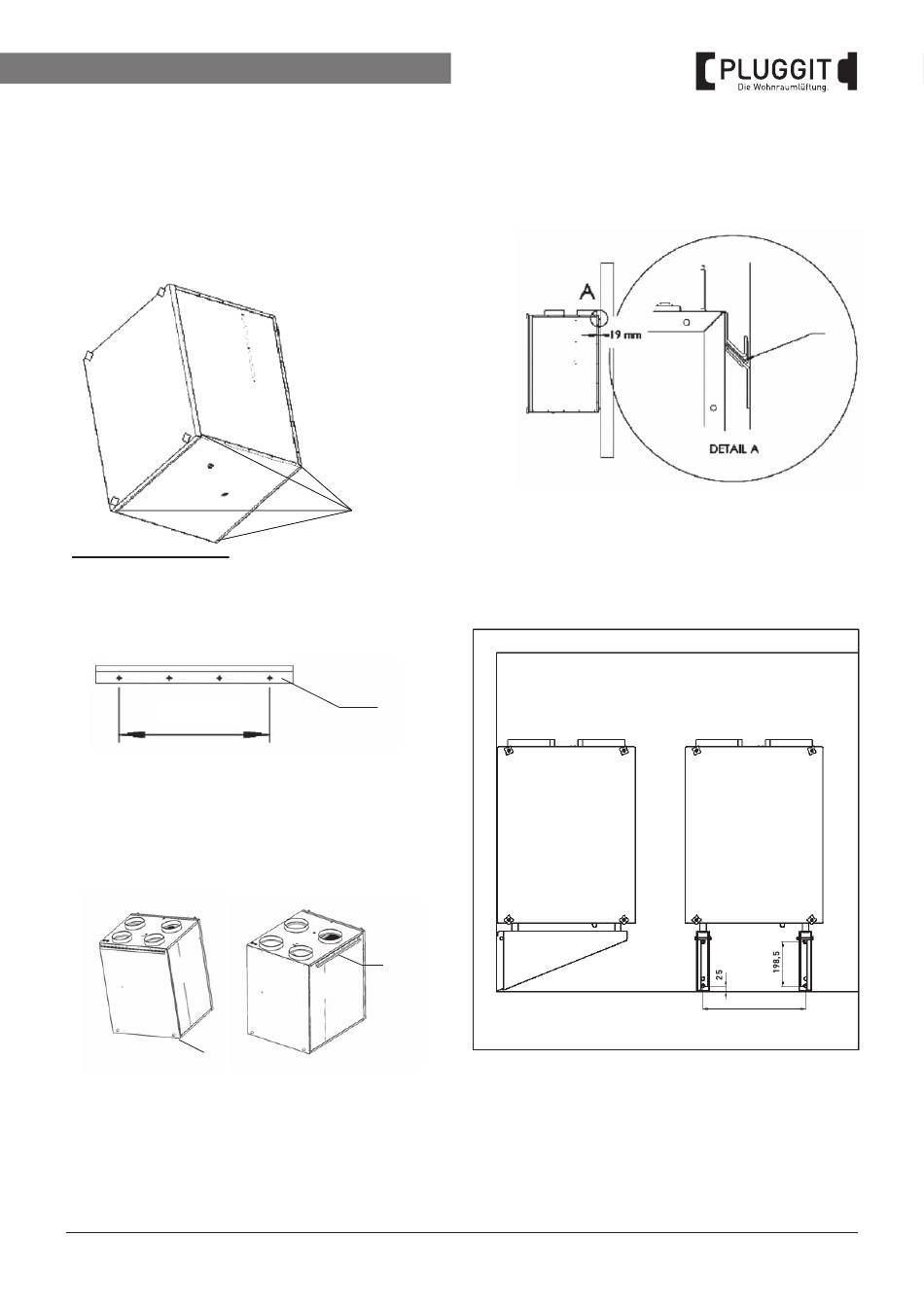

MONTAGESCHRITTE
1. Befestigen Sie die Gummifüße (1) gemäß Abbildung
mittels der beigepackten Schrauben und Unterleg-
scheiben.
Achtung! Auch wenn das Gerät wandhängend montiert
wird: Die Füße schützen das Gehäuse und den Kondensat -
anschluss bei der weiteren Montage.
AP300, AP300N, AP300D
AP300, AP300N, AP300D
2. Befestigen Sie die Wandschiene (nur AP300, AP300N,
AP300D) (2) waagerecht mit vier für die jeweilige
Wandkonstruktion geeigneten Schrauben und Dübeln.
3 x 140
3. Befestigung an der Wand
a. Befestigen Sie die zwei selbstklebenden Gummiab-
standshalter (3) unten an der zur Wand zeigenden Seite
des Gerätes.
3
| BIA Avent P 300/P 300N/P 300D/P450
8
Platzieren Sie den Gummistreifen (4) auf der Wand-
schiene und hängen Sie das Gerät ein. (Achtung: Auf
waagerechte und lotrechte Befestigung achten, da sonst
anfallendes Kondensat nicht ablaufen kann!)
AP450
1
b. Frischluftgerät AP450 wird immer auf eine Wandkon -
sole (Art.-Nr. APKO1) gestellt. Diese ist zur Montage des
Gerätes AP450 an die Wand erforderlich. Details hierzu
siehe Zeichnung. Achten Sie darauf, dass die Gummi -
füße verschieden montiert werden. Je nach Front mon -
tage oder seitlicher Montage.
2
4
4. Kondensat-Abwasser-Anschluss: Nutzen Sie den mit-
gelieferten Schlauch und die vorgesehene schwarze
Klemme. Die Form der – von unten gesehenen – Aus-
sparung gibt Halt für die Schließung der Klemme.
440
