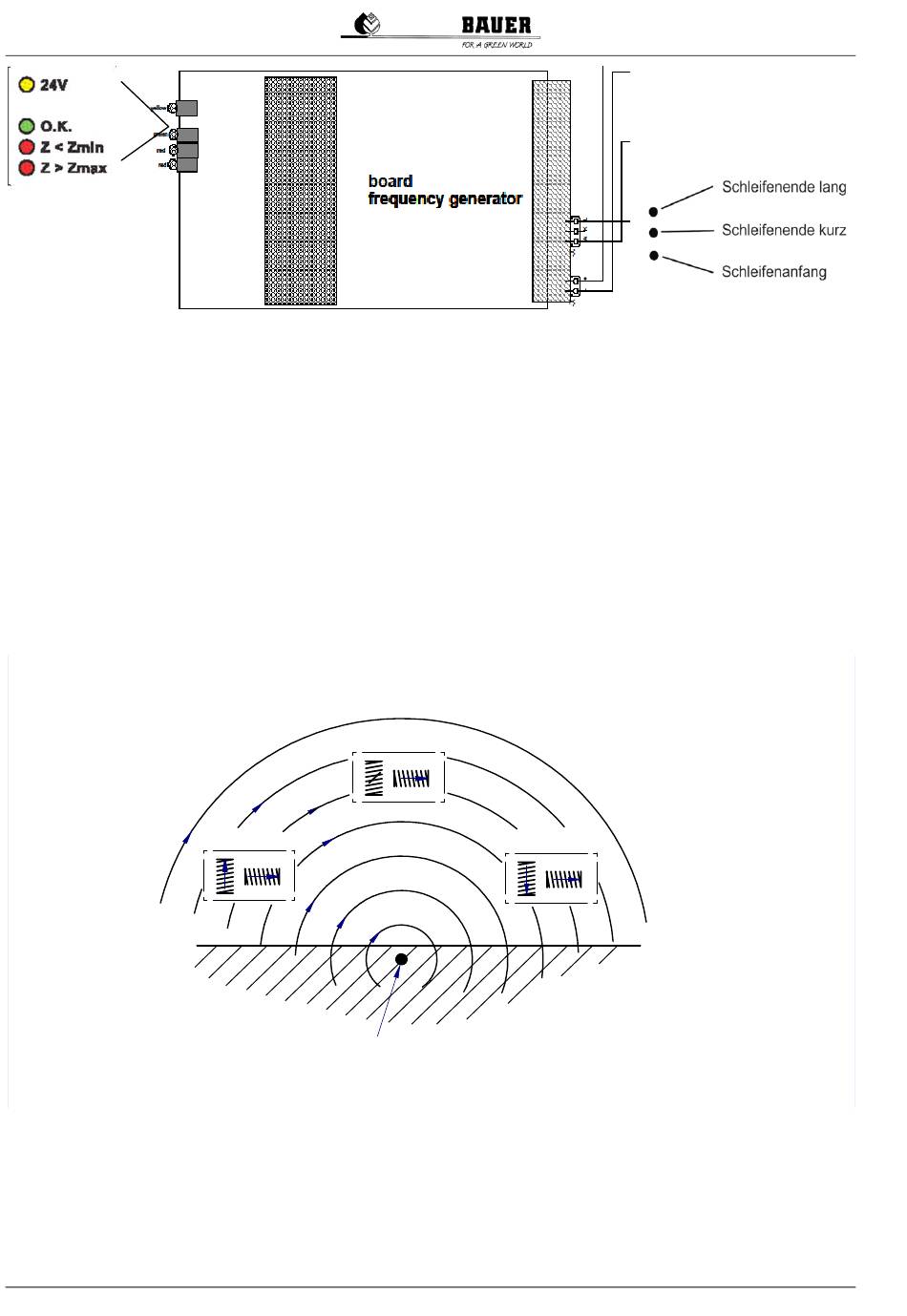

Anschluss „kurz" ist geeignet für eine Leiterschleife mit maximal 1 bis 15 Ohm Impedanz und einer maximalen
Stromstärke von 600 mA.
Anschluss „lang" ist geeignet für eine Leiterschleife mit maximal 3 bis 75 Ohm Impedanz und einer maximalen
Stromstärke von 300 mA.
Ist die Impedanz der Schleife zu hoch, leuchtet die unterste der 4 Kontrolllampen rot, ist diese zu nieder leuchtet
die Kontrolllampe darüber rot (zweite von unten). Ist das Signal in der Leiterschleife in Ordnung, leuchtet die dritte
Kontrolllampe von unten.
Die oberste Kontrollleuchte zeigt, ob die Spannungsversorgung für den Frequenzgenerator vorhanden ist.
Nach erfolgter Erstinbetriebnahme muss für den normalen Betrieb keine Wartung des Frequenzgenerators
durchgeführt werden. Lediglich bei Batteriebetrieb ist ein rechtzeitiges Wechseln der Batterien erforderlich. Es wird
empfohlen, Batterien mit einer Mindestkapazität von 160 Ah einzusetzen, um einen unterbrechungsfreien Betrieb
von einer Woche zu gewährleisten. Die tatsächliche Betriebsdauer richtet sich nach den örtlichen Gegebenheiten,
das heißt der Schleifenlänge respektive dem vom Frequenzgenerator tatsächlich aufgenommenem Strom.
Links/
left
In den Lenkantennen sind elektrische Spulen verbaut, welche Feldlinien - hervorgerufen durch den
Stromdurchflossenen Untergrundleiter - waagrecht und senkrecht zum Boden detektieren können. Wie in obiger
Abbildung ersichtlich ändert sich dabei die Richtung der induzierten Spannung nur bei einer Spule, wenn sich die
Antenne von der linken zur rechten Seite und umgekehrt des Untergrundkabels bewegt. Diese Signale werden im
Anschluss in der sogenannten Track Unit / Auswerteeinheit verarbeitet und an die Steuerzentrale der Anlage
übermittelt, welche wiederum bei Bedarf ein Steuersignal an die jeweiligen Fahrturmmotoren sendet.
Angeschlossen werden die Lenkantennen über einen 4-poligen Standard-Stecker.
20
Magnetfeld /
magnetic field
Lenkantenne/
steering antenna
0
Lenkantenne/
steering antenna
Untergrundkabel /
buried cable
Betriebsanleitung für BAUER CENTERLINER CLE 9000 mit Kanalanspeisung
Rechts/
right
Lenkantenne/
steering antenna
