2. Entriegeln Sie den Sitz, heben diesen an und
befestigen Sie ihn mit dem Ständer.
3. Reinigen Sie den Bereich um den Füllstutzen
und den Deckel des Hydraulikbehälters
14). Drehen Sie den Deckel vom Einfüllstutzen
ab.
1. Deckel des Hydraulikbehälters
4. Entfernen Sie den Peilstab aus dem
Einfüllstutzen und wischen ihn mit einem
sauberen Lappen ab. Stecken Sie den Peilstab
in den Füllstutzen und ziehen ihn dann heraus,
um den Ölstand zu prüfen. Der Ölstand sollte
sich zwischen den beiden Markierungen am
Peilstab befinden.
5. Gießen Sie, wenn der Ölstand zu niedrig ist, Öl
der korrekten Sorte in den Einfüllstutzen, bis der
Ölstand die obere Markierung erreicht.
6. Führen Sie den Ölpeilstab in den Einfüllstutzen
ein.
Prüfen des Ölstands im
Planetengetriebe
Wartungsintervall: Alle 400 Betriebsstunden
Prüfen Sie den Ölstand alle 400 Betriebsstunden oder
wenn Sie ein Leck feststellen. Verwenden Sie ein
SAE 85W-140. Qualitätsgetriebeöl als Ersatz.
1. Wenn die Maschine auf einer ebenen Fläche
steht, positionieren Sie das Rad so, dass eine
Prüfschraube (Bild
andere auf 3 Uhr steht.

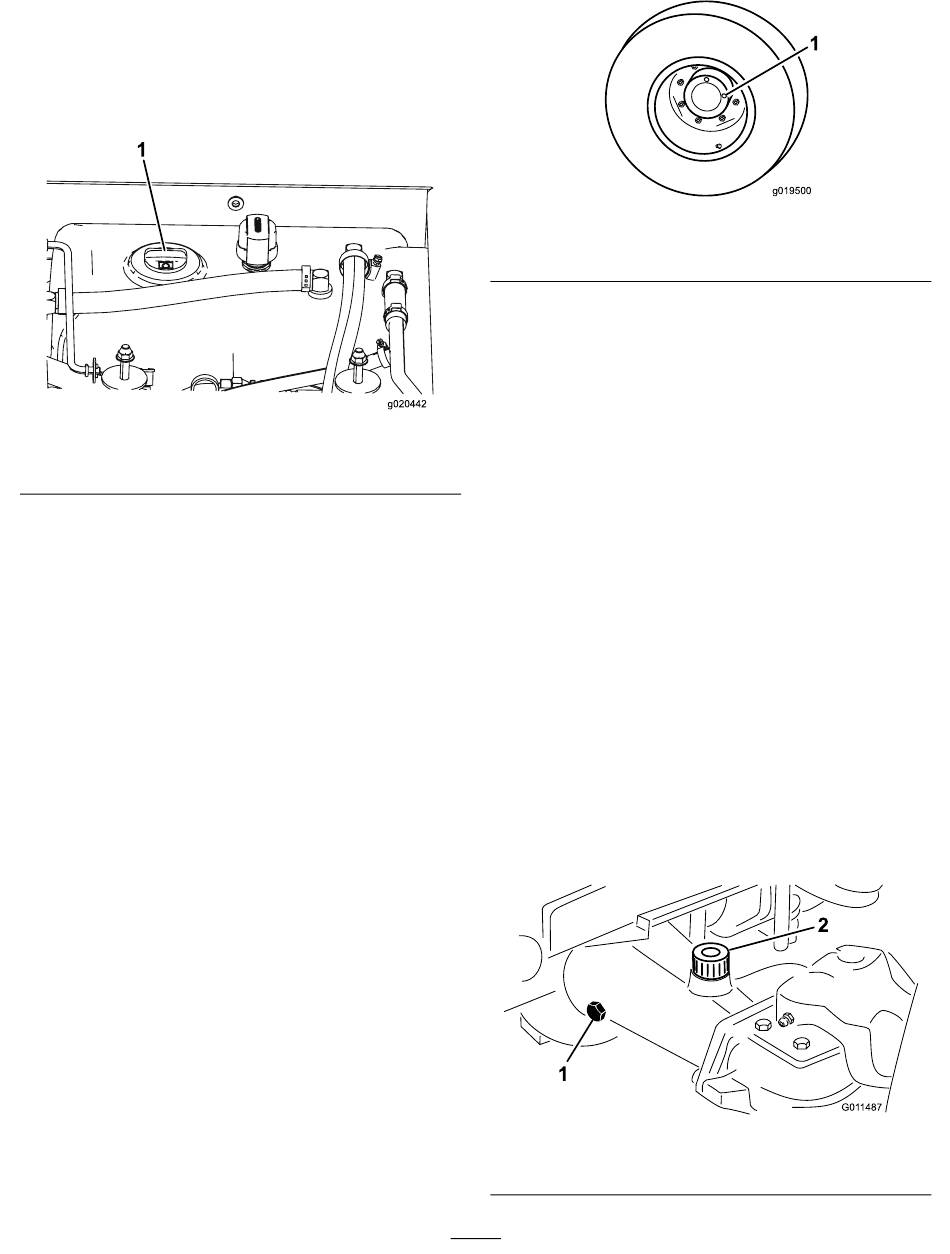

Bild 14
15) auf 12 Uhr und die
(Bild
1. Prüf-, Ablassschraube (2)
2. Entfernen Sie die Schraube, die auf 3 Uhr steht
(Bild
des Prüfschraubenlochs liegen.
3. Wenn der Ölstand niedrig ist, entfernen Sie
die Schraube an der 12-Uhr-Position und
füllen Sie Öl auf, bis es aus dem Loch an der
g020442
3-Uhr-Position austritt.
4. Setzen Sie beide Schrauben wieder ein.
Prüfen des Schmierstoffs in der
Hinterachse
Wartungsintervall: Alle 400 Betriebsstunden
Die Hinterachse ist mit Getriebeöl der Sorte SAE
85W-140 gefüllt. Prüfen Sie den Ölstand vor
dem ersten Anlassen des Motors und dann alle
400 Betriebsstunden. Das Fassungsvermögen
beträgt 2,4 l. Prüfen Sie die Dichtheit täglich.
1. Stellen Sie die Maschine auf eine ebene Fläche.
2. Entfernen Sie die Prüfschraube aus einem
Ende der Achse
dass der Schmierstoff die Unterseite des Lochs
erreicht. Entfernen Sie bei niedrigem Ölstand
die Füllschraube
ein, um den Stand bis an die Unterseite der
Prüfschraubenöffnungen anzuheben.
1. Prüfschraube
31
Bild 15
15). Der Ölstand sollte an der Unterkante
(Bild 16) und stellen sicher,
(Bild 16) und füllen genug Öl
Bild 16
2. Füllschraube
g019500
