wenn Sie eine Schnitthöhe von 25 mm, 38 mm
oder gelegentlich 51 mm benutzen.
Seitenmähwerke
Die Schnitthöhe der Seitenmähwerke lässt sich
durch Hinzufügen oder Entfernen einer gleichen
Anzahl von Distanzstücken von den Laufradgabeln,
Umstecken der Laufradachsen in die höheren oder
tieferen Schnitthöhenlöcher in den Laufradgabeln
und Befestigen der Gelenkarme in den ausgewählten
Schnitthöhen-Bügellöchern verändern.
1.
Stecken Sie die Laufradachsen in allen
Laufradgabeln in die gleichen Löcher
und
24). Siehe die nachstehende Tabelle,
um das richtige Loch für die jeweilige Einstellung
festzustellen.
2.
Entfernen Sie die Spannkappe von der
Spindelwelle
(Bild
aus dem Laufradarm heraus. Schieben Sie zwei
Beilagscheiben (3 mm) so auf die Spindelwelle,
wie sie ursprünglich montiert waren. Diese
Beilagscheiben sind erforderlich, um alle
Mähwerke über die Breite auf ein Niveau zu
bringen. Schieben Sie die entsprechende
Anzahl von Distanzstücken (13 mm) (siehe die
nachstehende Tabelle) auf die Spindelwelle, um
die gewünschte Schnitthöhe herbeizuführen;
schieben Sie dann die Scheibe auf die Welle.

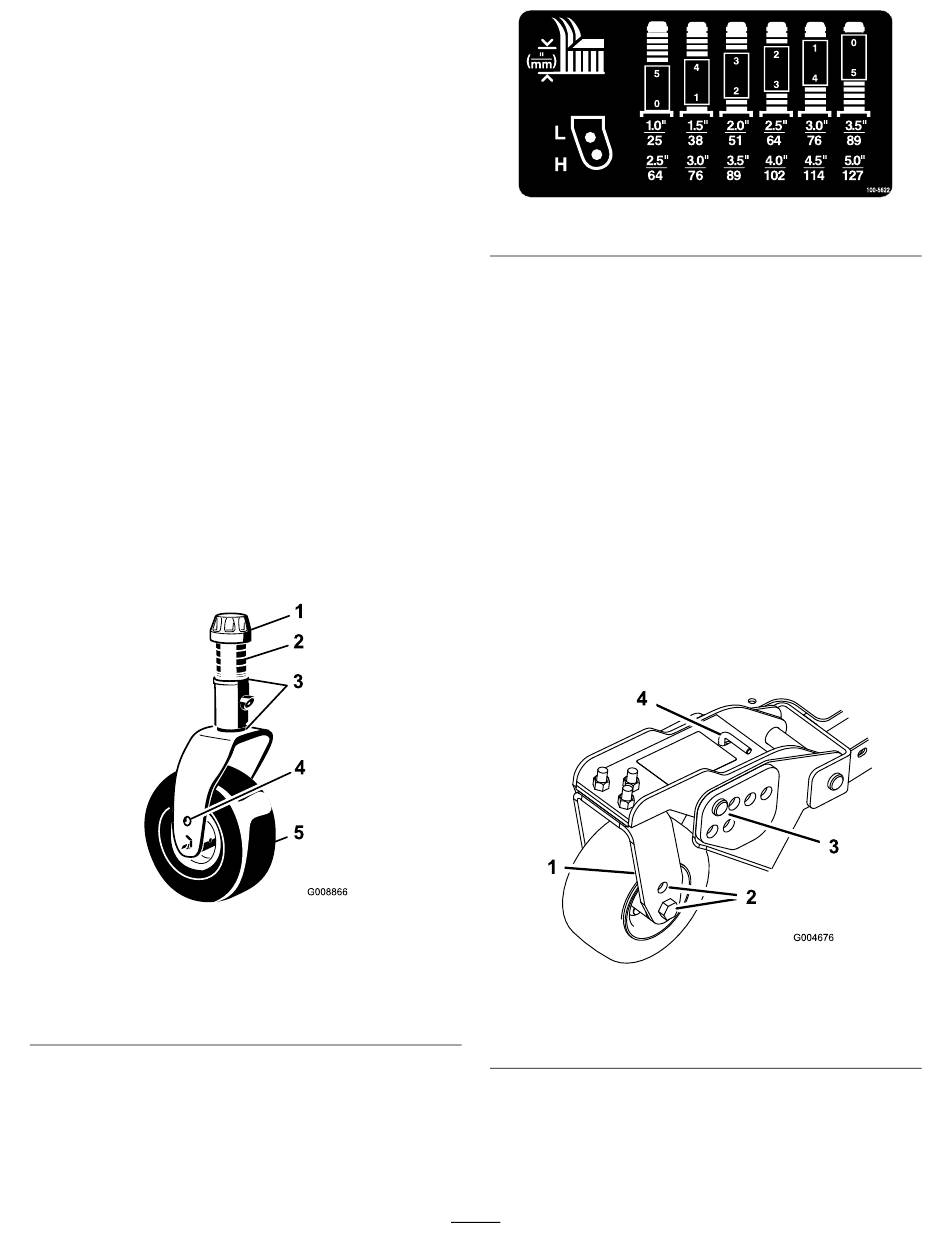

1. Spannkappe
2. Distanzstücke
3. Beilagscheiben
Beachten Sie die nachstehende Tabelle, um die
richtige Kombination von Distanzstücken für die
jeweilige Einstellung zu ermitteln.
(Bild 22
22) und ziehen die Spindel
Bild 22
4. Oberes Achsenbefesti-
gungsloch
5. Laufrad
3.
Schieben Sie die Laufradspindel durch den
Laufradarm. Bringen Sie die Beilagscheiben
(wie vom Werk geliefert) an und ziehen die
restlichen Distanzstücke auf die Spindelwelle.
Bringen Sie die Spannkappe an, um das Teil zu
befestigen.
4.
Entfernen Sie den Splint und den
Lastösenbolzen von den Laufradgelenkarmen
(Bild
24).
5.
Drehen Sie die Spannstange, um den
Gelenkarm anzuheben oder abzusenken, bis
die Löcher mit den ausgewählten Löchern in
der Schnitthöhenhalterung im Mähwerkrahmen
ausgerichtet sind
6.
Stecken Sie die Lastösenbolzen ein und
befestigen Sie sie mit den Splints.
7.
Drehen Sie die Spannstange nach links
(handfest), um die Einstellung zu spannen.
g008866
1. Laufradgelenkarm
2. Achsbefestigungslöcher
34
Bild 23
(Bild 24
und
25).
Bild 24
3. Lastösenbolzen und Splint
4. Spannstange
decal100-5622nc
g004676
