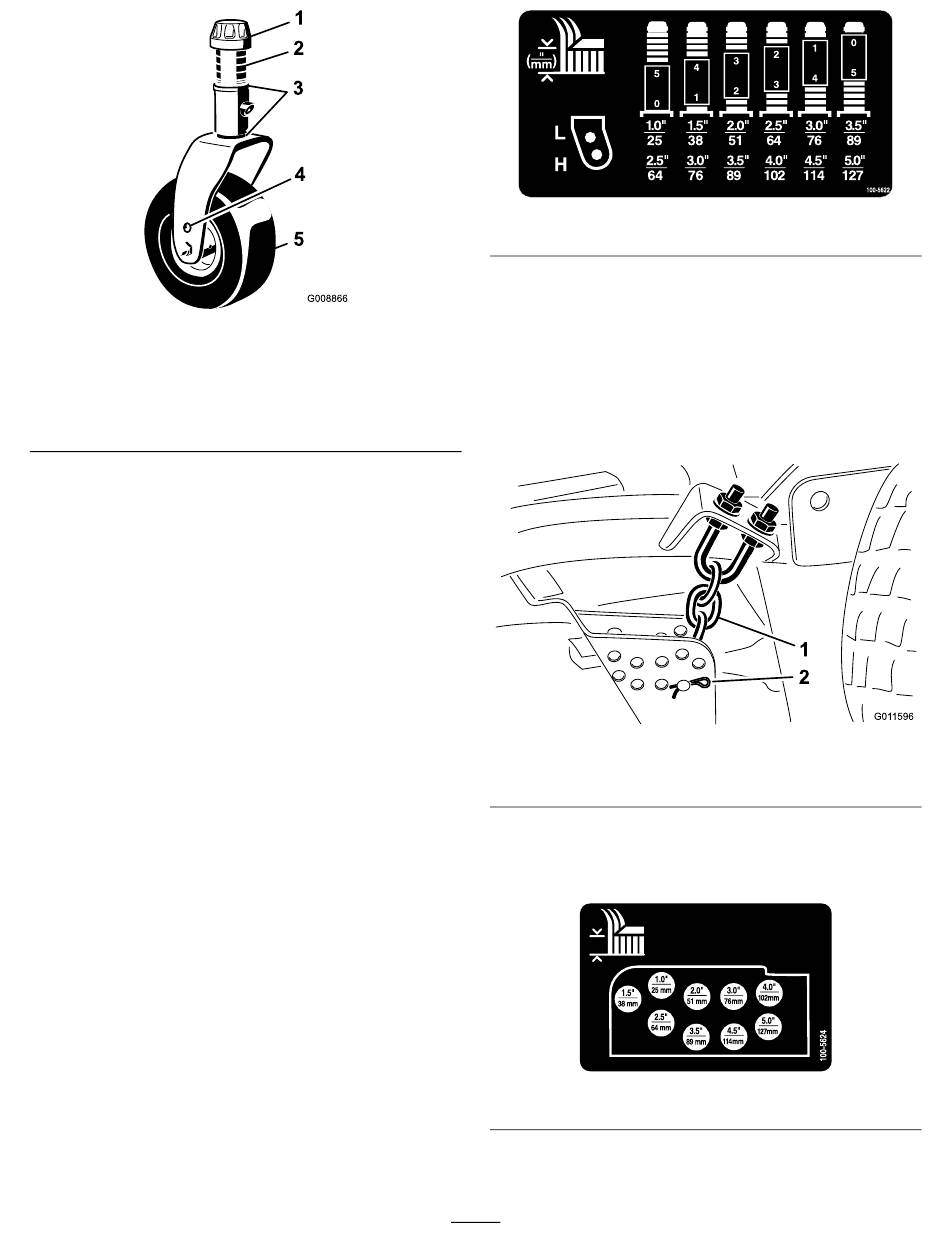

Bild 18
1. Spannkappe
2. Distanzstücke
3. Beilagscheiben
Hinweis:
Wenn Sie mit einer Schnitthöhe
von 64 mm oder höher arbeiten, muss
der Achsenbolzen im niedrigen Loch der
Laufradgabel eingesetzt werden, um eine
Grasansammlung zwischen dem Rad und
der Gabel zu vermeiden. Wenn Sie mit einer
Schnitthöhe von 64 mm oder niedriger arbeiten
und eine Grasansammlung feststellen, ändern
Sie die Maschinenrichtung und ziehen Sie
Schnittgut aus dem Rad- bzw. Gabelbereich.
3. Entfernen Sie die Spannkappe von der
Spindelwelle (Bild
aus dem Laufradarm heraus. Ziehen Sie zwei
Beilagscheiben (3 mm) so auf die Spindelwelle,
wie sie ursprünglich montiert waren. Diese
Beilagscheiben sind erforderlich, um alle
Mähwerke über die Breite auf ein Niveau zu
bringen. Schieben Sie die entsprechende
Anzahl von Distanzstücken (13 mm) (siehe die
nachstehende Tabelle) auf die Spindelwelle,
um die gewünschte Schnitthöhe zu erhalten;
schieben Sie dann die Scheibe auf die Welle.
Beachten Sie die nachstehende Tabelle, um die
richtige Kombination von Distanzstücken für die
jeweilige Einstellung zu ermitteln.
4. Oberes Achsenbefesti-
gungsloch
5. Laufrad
18) und ziehen die Spindel
4. Schieben Sie die Laufradspindel durch
den vorderen Laufradarm. Bringen Sie die
Beilagscheiben (wie vom Werk geliefert) an
g008866
und ziehen die restlichen Distanzstücke auf die
Spindelwelle. Bringen Sie die Spannkappe an,
um das Teil zu befestigen.
5. Entfernen Sie den Splint und den Lastösenbol-
zen, mit denen die Schnitthöhenkette an der
Rückseite des Mähwerks befestigt ist
1. Schnitthöhenkette
6. Montieren Sie die Schnitthöhenketten im
gewünschten Schnitthöhenloch
befestigen Sie sie mit dem Splint und dem
Lastösenbolzen.
Hinweis:
Abstandsräder auf die höchste Stellung ein,
33
Bild 19
Bild 20
2. Lastösenbolzen und Splint
(Bild
Bild 21
Stellen Sie die Kufen und
decal100-5622nc
(Bild 20).
g011596
21) und
decal100-5624nc
