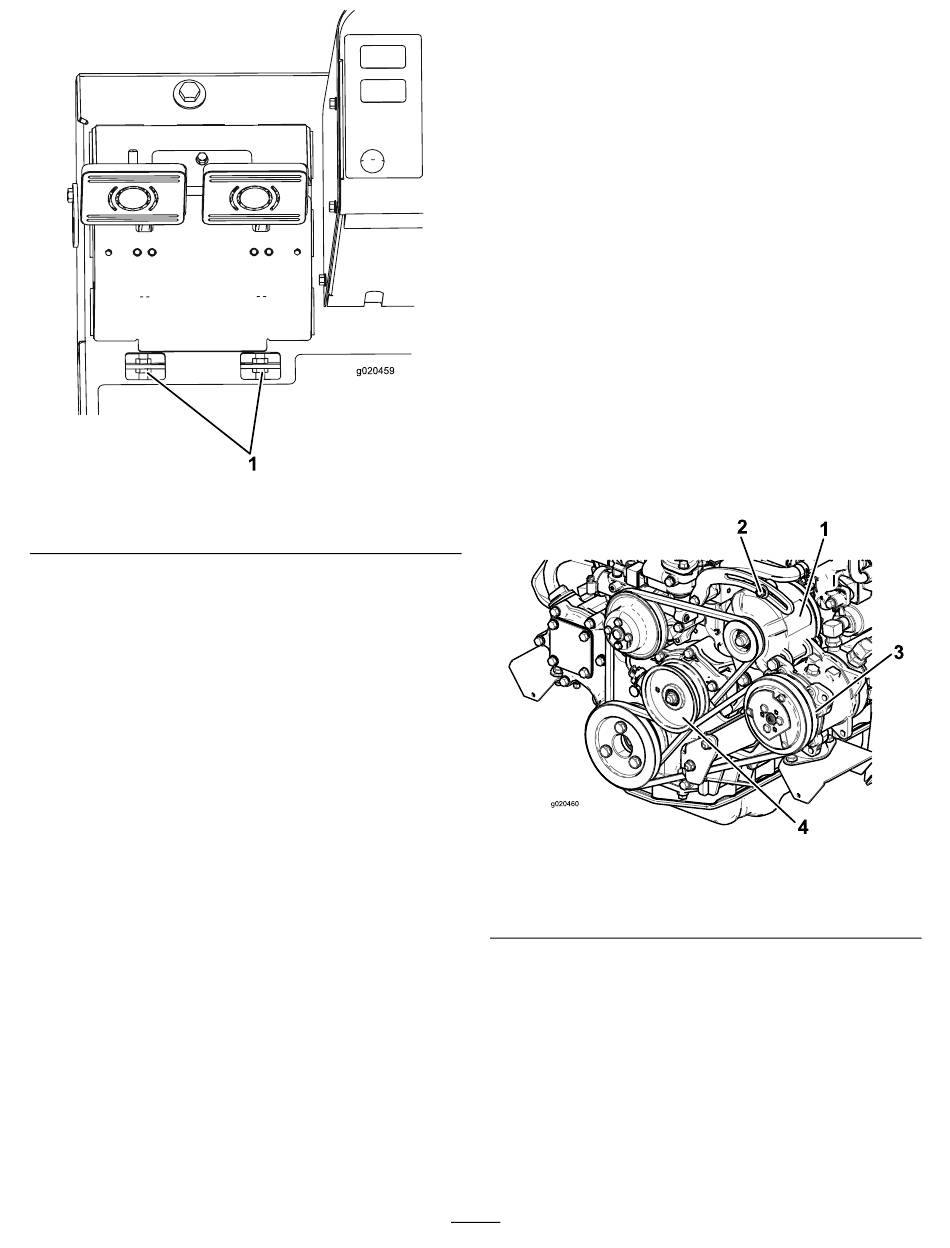

Bild 94
1. Bremszug Einstellmuttern
C. Ziehen Sie die hintere Mutter an, um den
Zug nach hinten zu bewegen, bis die
Bremspedale ein Spiel von 13 mm bis
25 mm aufweisen.
D. Ziehen Sie die vordere Mutter fest, wenn
die Bremsen einwandfrei eingestellt sind.
E. Setzen Sie die Bremseinstellabdeckung
wieder auf.

Warten der Riemen

Warten des Lichtmaschi-
nen-Treibriemens
Wartungsintervall: Nach 10 Betriebsstunden
Alle 100 Betriebsstunden
Prüfen Sie den Zustand und die Spannung des
Riemens (Bild 95) alle 100 Betriebsstunden.
1. Bei einer richtigen Spannung lässt sich der
Riemen 10 mm durchbiegen, wenn eine
Kraft von 44 N in der Mitte zwischen den
Riemenscheiben angesetzt wird.
2. Lockern Sie bei einer Durchbiegung
von mehr oder weniger als 10 mm die
Befestigungsschrauben der Lichtmaschine
95). Erhöhen oder reduzieren Sie die Spannung
des Lichtmaschinen-Treibriemens und ziehen
Sie die Schrauben wieder fest. Prüfen Sie die
Riemenspannung noch einmal auf korrekte
g020459
Einstellung.
1. Lichtmaschine
2. Befestigungsschraube
Warten des Kompressorrie-
mens
Wartungsintervall: Nach 10 Betriebsstunden
Alle 100 Betriebsstunden
Nur Modell mit Kabine
Prüfen Sie den Zustand und die Spannung des
Riemens (Bild 95) alle 100 Betriebsstunden.
69
Bild 95
3. Kompressor
4. Spannscheibe
(Bild
g020460
