Schmierung

Einfetten der Lager und
Büchsen
Die Maschine hat Schmiernippel, die regelmäßig
mit Nr. 2 Allzweckschmierfett auf Lithiumbasis
eingefettet werden müssen. Fetten Sie alle Lager
und Büchsen, wenn die Maschine unter normalen
Bedingungen eingesetzt wird, alle 50 Betriebsstunden
und unmittelbar nach jeder Reinigung.
Die Schmiernippel und deren Anzahl sind:

Zugmaschine

Wartungsintervall: Alle 50 Betriebsstunden
•
Bremspedal-Drehzapfen der Wellenlager (2)
58)
•
Drehbüchsen an der Vorder- und Hinterachse (2)
(Bild 59)
•
Lenkzylinder-Kugelgelenke (2)
•
Zugstange-Kugelgelenke (2)
•
Achsschenkelbolzen (2)
Fetten Sie die obere Armatur am
Achsschenkelbolzen nur einmal jährlich
(2 Pumpen).
(Bild 60)
(Bild 60)
(Bild 60)

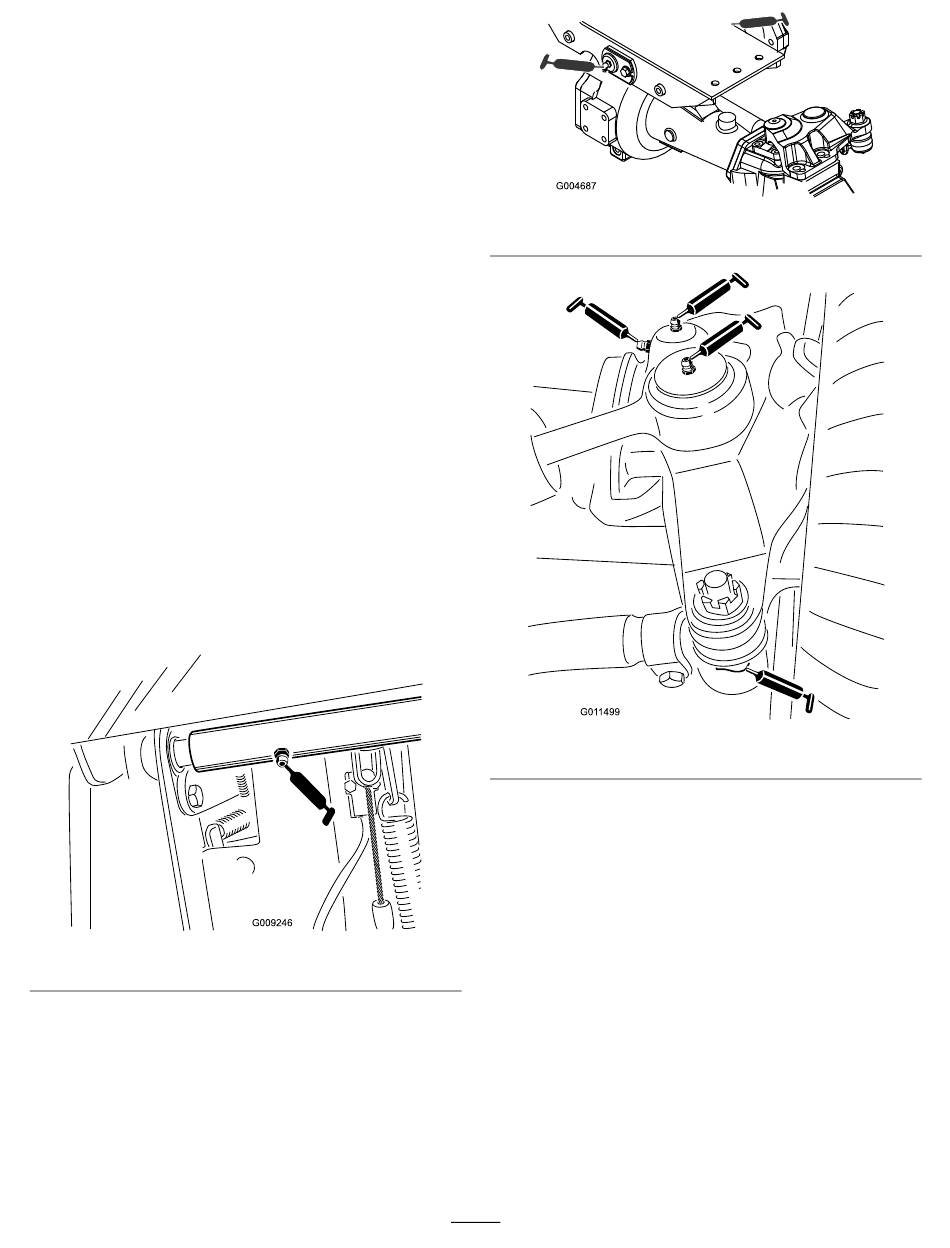

Bild 58
(Bild
Vorderes Mähwerk
•
Laufradgabel-Büchsen (2)
•
Spindelwellenlager (3) (unter der Riemenscheibe)
(Bild 62)
•
Spannarm-Drehbüchsen (2)
g009246
55
Bild 59
Bild 60
(Bild 61)
(Bild 62)
