Schalter für Motordrehzahl
Der Schalter für die Motordrehzahl
zwei Betriebsarten zum Ändern der Motordrehzahl.
Berühren Sie den Schalter kurz, um die Motordrehzahl
in Schritten von 100 U/Min zu erhöhen oder zu
verringern. Wenn Sie den Schalter gedrückt halten,
geht der Motor automatisch in den hohen oder
niedrigen Leerlauf, abhängig vom gedrückten
Schalter.
Zapfwellenschalter
Der ZWA-Schalter (Bild
Herausgezogen (Start) und nicht herausgezogen
(Stopp). Ziehen Sie den Zapfwellenschalter heraus,
um die Messer der Schneideinheit einzukuppeln.
Drücken Sie den Schalter hinein, um die Messer der
Schneideinheit auszukuppeln.
Hi-Low Geschwindigkeitsregelung
Mit diesem Schalter (Bild
Geschwindigkeitsbereich für den Maschinentransport.
Mähwerke funktionieren nicht im oberen Bereich.
Sie können nur zwischen dem hohen und niedrigen
Bereich wechseln, wenn die Mähwerke angehoben
sind, die Zapfwelle ausgekuppelt, der Tempomat
deaktiviert und das Fahrpedal in der Neutral-Stellung
ist. Außerdem muss die Maschine langsam fahren.
Hubschalter
Mit den Hubschaltern (Bild
an oder senken sie ab. Drücken Sie die Schalter
nach vorne, um die Mähwerke abzusenken und nach
hinten, um sie anzuheben. Starten Sie die Maschine
bei abgesenkten Mähwerken und drücken Sie den
Hubschalter nach unten, sodass die Mähwerke
schweben und mähen können.
Hinweis:
Die Mähwerke können weder im hohen
Geschwindigkeitsbereich abgesenkt noch angehoben
oder abgesenkt werden, wenn der Bediener den
Sitz bei laufendem Motor verlässt. Die Mähwerke
können abgesenkt werden, wenn die Zündung in der
Ein-Stellung ist und der Bediener auf dem Sitz sitzt.
Tempomatschalter
Der Tempomatschalter
die Pedalstellung, um die gewünschte
Fahrgeschwindigkeit zu erhalten. Wenn Sie
hinten auf den Schalter drücken, wird der Tempomat
deaktiviert; in der mittleren Stellung des Schalters
ist der Tempomat aktiviert und die gewünschte
Fahrgeschwindigkeit stellen Sie vorne am Schalter
ein.
(Bild 4) hat
4) hat zwei Stellungen:
4) erhöhen Sie den
4) heben Sie die Mähwerke
(Bild 4) arretiert
Hinweis:
Die Pedalstellung wird auch gelöst,
wenn Sie das Bremspedal kurz betätigen oder das
Fahrpedal für eine Sekunde in die Rückwärtsstellung
bewegen.
Stromsteckdose
Diese Steckdose (Bild
mit verwendet.
1. Steckdose
Sitzeinstellungen
Vorwärts-/Rückwärtshebel
Ziehen Sie am Hebel, um den Sitz nach vorne oder
hinten zu verstellen
Einstellhandrad für Sitzarmlehne
Drehen Sie das Handrad, um den Winkel der
Sitzarmlehne einzustellen
Rückenlehneneinstellhebel
Stellen Sie die Neigung der Rückenlehne mit dem
Hebel ein (Bild 6).
Gewichtsanzeige
Die Gewichtsanzeige gibt an, wenn der Sitz auf das
Gewicht des Bedieners eingestellt ist
die Höheneinstellung stellen Sie die Federung in den
grünen Bereich.
21
5) wird für elektrisches Zubehör

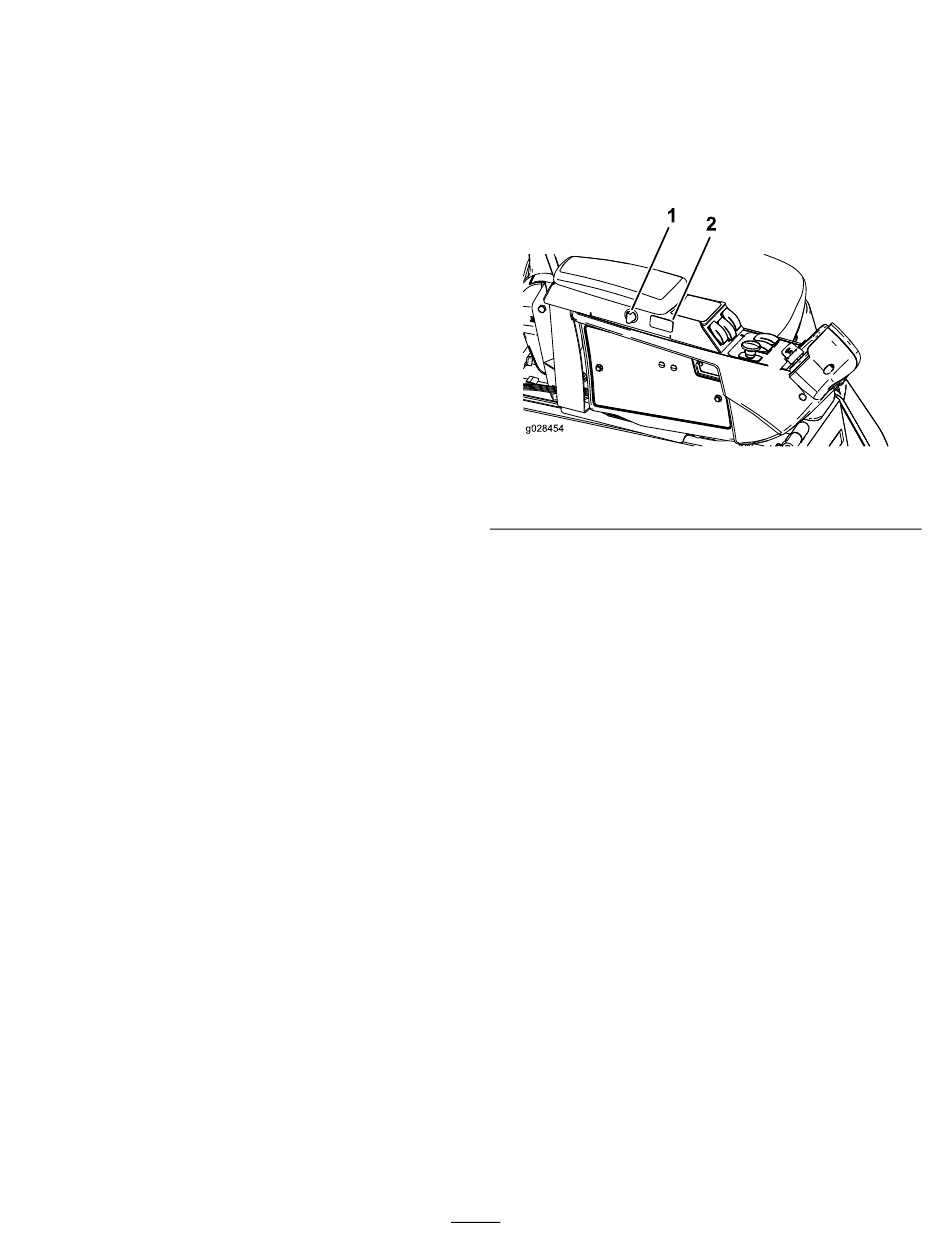

Bild 5
2. Tempomatschalter
(Bild 6).
(Bild 6).
(Bild
g028454
6). Für
