3. Senken Sie das Mähwerk auf die ebene Fläche
ab. Entfernen Sie die Abdeckungen von der
Oberseite des Mähwerks.
4. Lockern Sie die Bundmutter, mit der die
Spannscheibe befestigt ist, um den Riemen des
Mähwerks zu entspannen.
5. Drehen Sie die Schnittmesser, bis die Enden
nach vorne und hinten gerichtet sind. Messen
Sie die Entfernung vom Boden bis zur vorderen
Spitze der Schnittkante. Merken Sie sich dieses
Maß. Drehen Sie dann dasselbe Messer so,
dass das gegenüber liegende Ende nach vorne
weist und messen die Entfernung noch einmal.
Der Unterschied zwischen beiden Werten
darf nicht größer als 3 mm sein. Bei einem
Unterschied von mehr als 3 mm ist das Messer
verbogen und muss ausgetauscht werden.
Messen Sie unbedingt alle Messer.
6. Vergleichen Sie die Messwerte der äußeren
Messer mit dem des mittleren Messers. Das
mittlere Messer darf höchstens 10 mm tiefer
liegen als die äußeren. Wenn das mittlere
Messer mehr als 10 mm tiefer liegt, gehen
Sie auf 7 weiter und legen Sie Beilagscheiben
zwischen das Spindelgehäuse und die
Unterseite des Mähwerks.
7. Entfernen Sie die Schrauben, Flachscheiben,
Sicherungsscheiben und Muttern von der
äußeren Spindel dort, wo Sie Beilagscheiben
hinzufügen müssen. Fügen Sie, um das
Messer anzuheben oder abzusenken, eine
Beilagscheibe mit der Bestellnummer 3256-24
zwischen dem Spindelgehäuse und der
Unterseite des Mähwerks bei. Setzen Sie die
Prüfung der Messerabstimmung fort und fügen
Beilagscheiben bei, bis die Spitzen der Messer
die erforderliche Abmessung erreichen.
Wichtig:
Setzen Sie nie mehr als drei
Beilagscheiben an einem Loch ein.
Verwenden Sie eine abnehmende Anzahl
von Beilagscheiben in den benachbarten
Löchern, wenn irgendeinem Loch mehr als
eine Beilagscheibe hinzugefügt wird.
8. Stellen Sie die Spannscheibe ein und bringen
die Riemenabdeckungen an.

Kabinenwartung

Reinigen der Kabinenluftfil-
ter
Wartungsintervall: Alle 250 Betriebsstunden
(Tauschen Sie die Filter aus, wenn
Sie zerrissen oder sehr schmutzig
sind.)

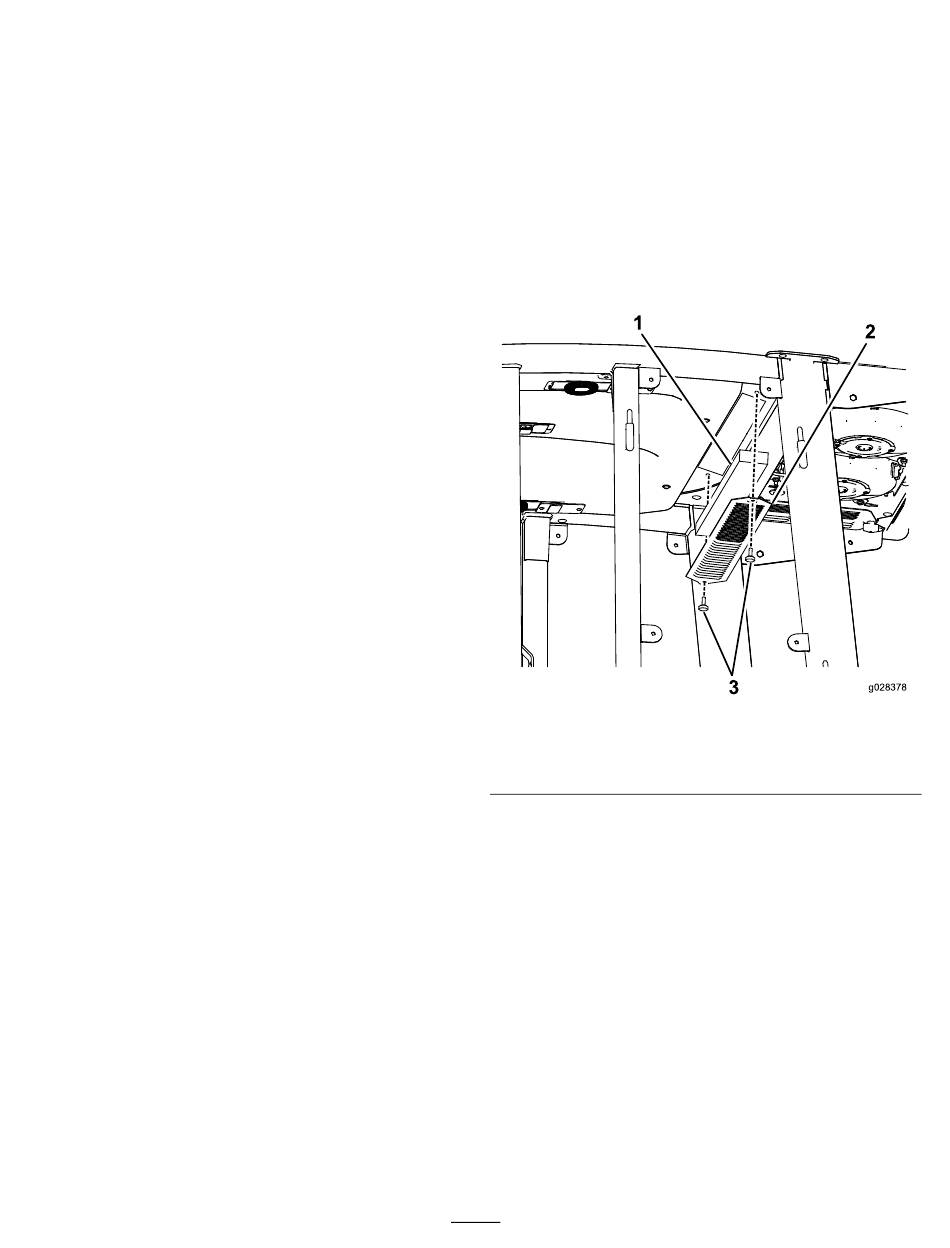

1. Nehmen Sie die Schrauben und Gitter von den
internen und hinteren Kabinenfiltern ab
112).
1. Filter
2. Gitter
79
Bild 112
3. Schraube
(Bild
g028378
