1. Schnitthöhenkette

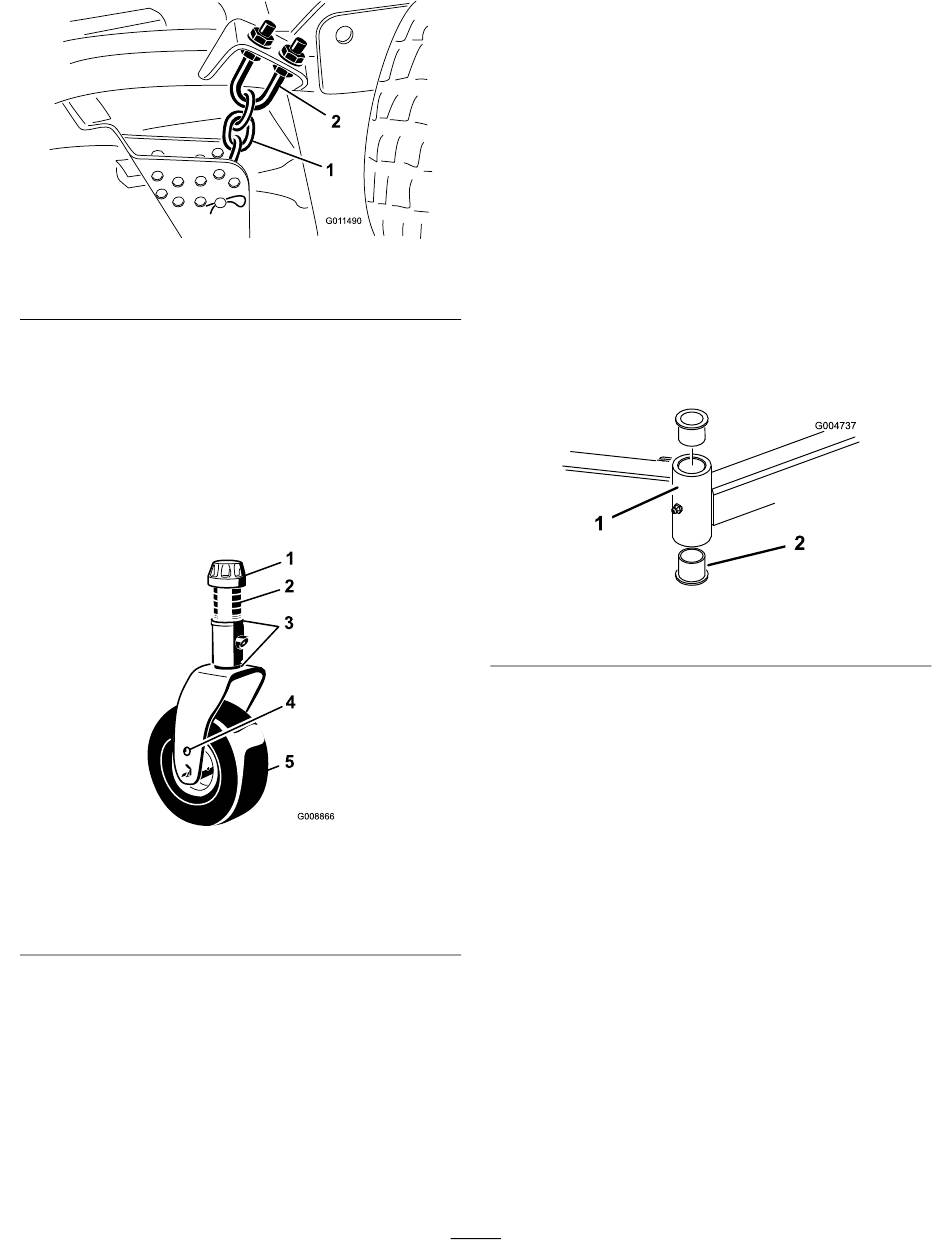

Einstellen der seitlichen Mähwerke
Wartungsintervall: Alle 800 Betriebsstunden
1. Entfernen Sie die Spannkappe von der
Spindelwelle und ziehen die Spindel aus dem
Laufradarm heraus
die Beilagscheiben nach Bedarf um, um das
Laufrad anzuheben oder abzusenken, bis das
Mähwerk die korrekte Neigung erhalten hat.
1. Spannkappe
2. Distanzstücke
3. Beilagscheiben
2. Montieren Sie die Spannkappe wieder.
Warten der Laufradarm-
büchsen
In die Ober- und Unterseite des Rohrs der
Laufradarme sind Büchsen eingepresst, die sich nach
einer längeren Einsatzdauer abnutzen. Bewegen
Sie zum Prüfen der Büchsen die Laufradgabeln hin
und her und von einer Seite zur anderen. Wenn die
Bild 103
2. U-Schraube
(Bild 104). Stecken Sie
Bild 104
4. Achsbefestigungslöcher
5. Laufrad
Laufradgabel locker ist, sind die Büchsen abgenutzt
und müssen ausgetauscht werden.
1. Heben Sie das Mähwerk an, so dass die Räder
den Boden nicht mehr berühren. Blockieren Sie
das Mähwerk so, dass es nicht herunterfallen
kann.
2. Entfernen Sie die Spannkappe, das/die
Distanzstück(e) und Druckscheibe von der
Oberseite der Laufradspindel.
3. Ziehen Sie die Laufradspindel aus dem
Befestigungsrohr heraus. Lassen Sie die
g011490
Druckscheibe und das/die Distanzstück(e) unten
in der Laufradspindel zurück.
4. Stecken Sie einen Dorn oben oder unten in
das Befestigungsrohr und treiben die Büchsen
heraus (Bild
Büchse aus dem Rohr heraus. Reinigen Sie die
Innenseite der Rohre.
1. Laufradarmrohr
5. Fetten Sie die Innen- und Außenseiten der
neuen Büchsen ein. Treiben Sie die Büchsen
mit einem Hammer und einem Stück Flachstahl
in das Befestigungsrohr ein.
6. Prüfen Sie die Laufradspindel auf Abnutzung
und tauschen sie aus, wenn sie beschädigt ist.
7. Schieben Sie die Laufradspindel durch
g008866
die Büchsen und das Befestigungsrohr.
Schieben Sie die Druckscheibe und die/das
Distanzstück(e) auf die Spindel. Bringen Sie die
Spannkappe auf der Laufradspindel an, um alle
Teile zu befestigen.
Warten der Laufräder und
-lager
Wartungsintervall: Alle 800 Betriebsstunden
1. Entfernen Sie die Sicherungsmutter von der
Schraube, mit denen das Laufrad in der
Mitte der Laufradgabel
Laufradgelenkarm
Sie das Laufrad fest und schieben die Schraube
aus der Gabel oder vom Gelenkarm ab.
75
105). Treiben Sie dann die andere
Bild 105
2. Büchsen
(Bild 106) oder am
(Bild 107) befestigt ist. Halten
g004737
