Warten des Mähwerks
Hochkippen des vorderen
Mähwerks
Hinweis:
Obwohl es für normale Wartungsmaß-
nahmen nicht erforderlich ist, lässt sich das vordere
Mähwerk in eine aufrechte Stellung hochkippen. So
klappen Sie das Mähwerk hoch:
1. Heben Sie das vordere Mähwerk etwas vom
Boden ab, aktivieren die Feststellbremse
und stellen den Motor ab. Ziehen Sie den
Zündschlüssel ab.
2. Nehmen Sie den Splint und den Lastösenbolzen
ab, mit denen der Transportriegel des Mähwerks
an der Riegelplatte befestigt ist. Drehen Sie den
Riegel zum Heck des Mähwerks.
3. Entfernen Sie den Splint und den Lastösenbol-
zen, mit denen die Schnitthöhenkette an der
Rückseite des Mähwerks befestigt ist.
4. Starten Sie den Motor und heben das vordere
Mähwerk langsam hoch; stellen Sie dann den
Motor ab. Ziehen Sie den Zündschlüssel ab.
5. Halten Sie die Vorderseite des Mähwerks fest
und heben es in die aufrechte Stellung hoch.
6. Halten Sie das Mähwerk dann in der aufrechten
Stellung, bringen das Kabelende über dem Stift
am Mähwerkhubarm an und befestigen es mit
einem Splint (Bild

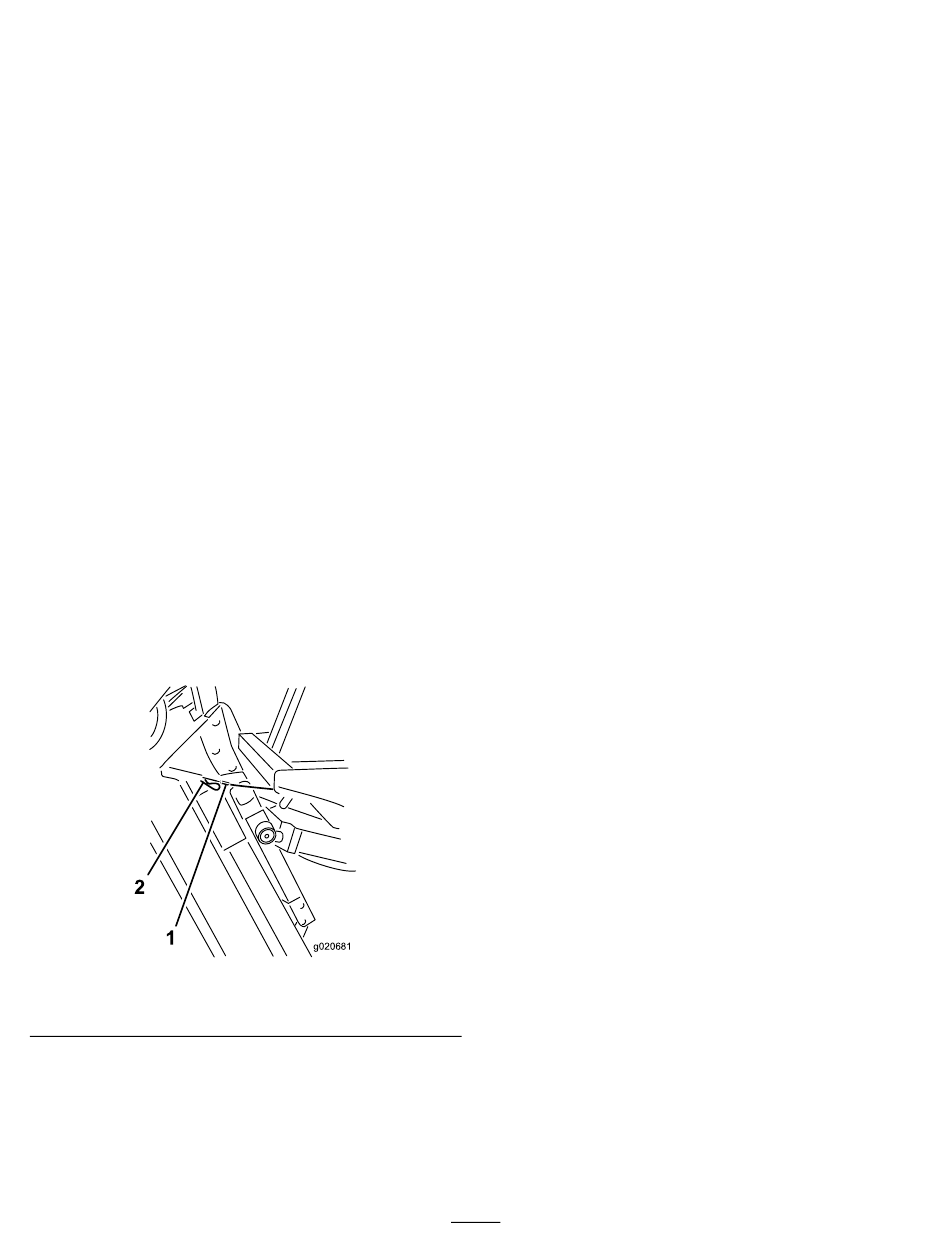

1. Kabel
Ablassen des
Frontmähwerks
1. Lassen Sie sich von einem Erwachsenen helfen
und halten das Mähwerk in der aufrechten
102).
Bild 102
2. Stift
Stellung fest. Entfernen Sie dann den Splint, mit
dem das Kabelende befestigt ist, und entfernen
Sie das Kabel vom Stift.
2. Drehen (klappen) Sie das Mähwerk nach unten.
3. Bewahren Sie das Kabel unter der Fahrerstation
auf.
4. Nehmen Sie auf dem Sitz Platz, starten den
Motor und senken das Mähwerk ab, bis es sich
soeben über dem Boden befindet.
5. Befestigen Sie die Schnitthöhenkette an der
Rückseite des Mähwerks.
6. Drehen Sie den Transportriegel nach oben in
die richtige Stellung und befestigen Sie ihn mit
einem Lastösenbolzen und einem Splint.
Einstellen der
Mähwerkneigung
Messen der Mähwerkneigung
Die Mähwerkneigung ist der Unterschied der
Schnitthöhe von der Vorderseite des Messers bis zur
Rückseite. Toro empfehlt eine Messerneigung von
8 mm bis 11 mm. Das heißt, das Messer steht hinten
8 mm bis 11 mm höher als vorne.
1. Stellen Sie die Maschine auf eine ebene Fläche
der Werkstatt.
2. Stellen Sie das Mähwerk auf die gewünschte
Schnitthöhe.
3. Drehen Sie Messer Nr. 1 so, dass es geradeaus
weist.
4. Messen Sie die Entfernung vom Boden bis zur
vorderen Spitze des Messers mit einem kurzen
Lineal. Drehen Sie die Messerspitze nach hinten
und messen den Abstand zwischen dem Boden
und der Messerspitze.
5. Ziehen Sie den vorderen Wert vom hinteren ab,
um die Messerneigung zu berechnen.
Einstellen des Frontmähwerks
g020681
1. Lockern Sie die Klemmmuttern an der
Ober- oder Unterseite des U-Bügels an der
Schnitthöhenkette
2. Stellen Sie den anderen Mutternsatz ein,
um die Rückseite des Mähwerks anzuheben
oder abzusenken und so die korrekte
Mähwerkneigung herbeizuführen.
3. Ziehen Sie die Klemmmuttern fest.
74
(Bild 103).
