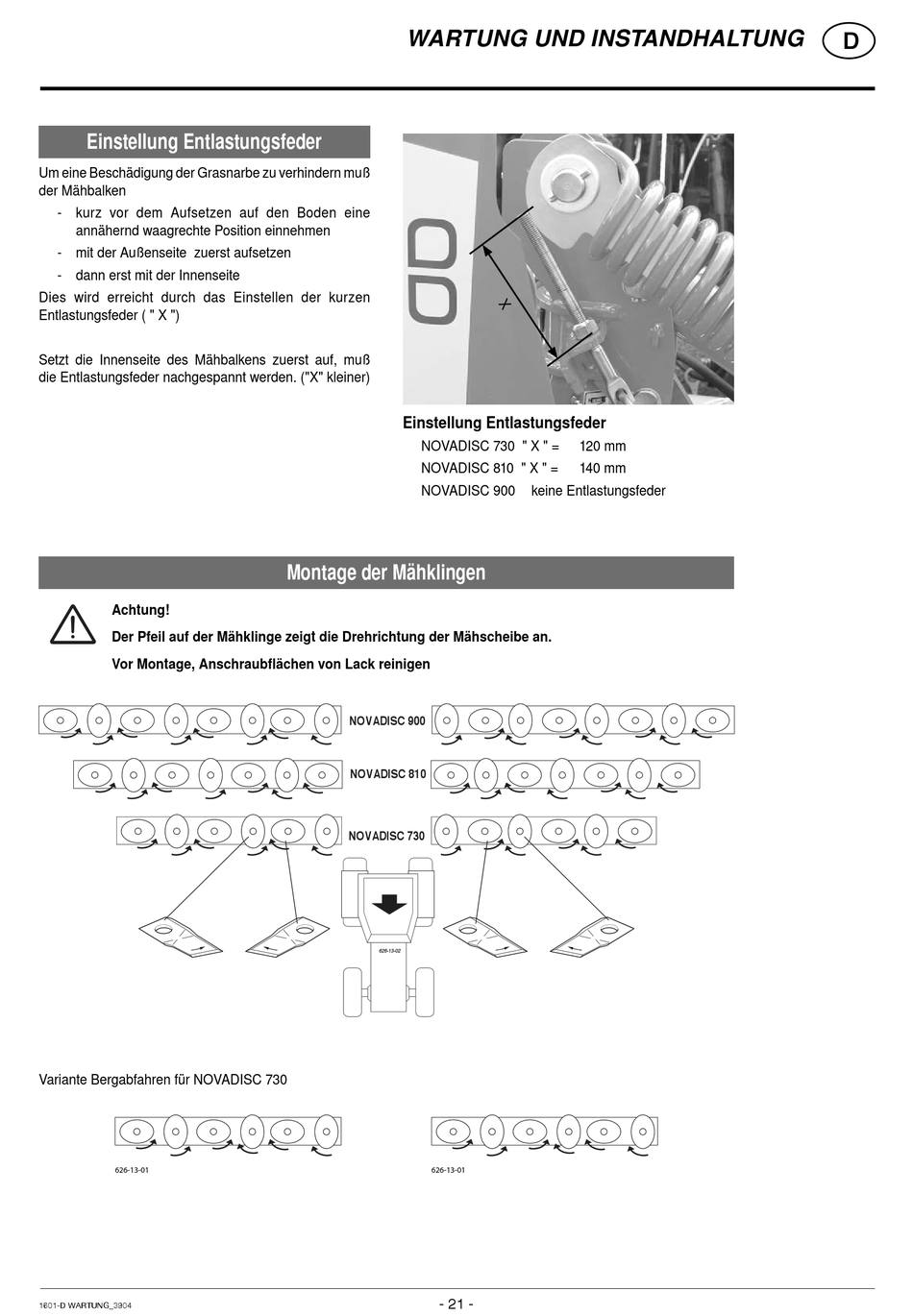

Einstellung Entlastungsfeder
Um eine Beschädigung der Grasnarbe zu verhindern muß
der Mähbalken
- kurz vor dem Aufsetzen auf den Boden eine
annähernd waagrechte Position einnehmen
- mit der Außenseite zuerst aufsetzen
- dann erst mit der Innenseite
Dies wird erreicht durch das Einstellen der kurzen
Entlastungsfeder ( " X ")
Setzt die Innenseite des Mähbalkens zuerst auf, muß
die Entlastungsfeder nachgespannt werden. ("X" kleiner)
Achtung!
Der Pfeil auf der Mähklinge zeigt die Drehrichtung der Mähscheibe an.
Vor Montage, Anschraubflächen von Lack reinigen
Variante Bergabfahren für NOVADISC 730
626-13-01
1601-D WARTUNG_3904
WARTUNG UND INSTANDHALTUNG
Einstellung Entlastungsfeder
NOVADISC 730 " X " =
NOVADISC 810 " X " =
NOVADISC 900
Montage der Mähklingen
NOVADISC 900
NOVADISC 810
NOVADISC 730
626-13-02
626-13-01
- 21 -
120 mm
140 mm
keine Entlastungsfeder
D
