Ausgangssituation
• Gerät an den Schlepper angebaut
- siehe Kapitel "Gerät an Schlepper anbauen"
• Mähbalken in Transportstellung
Absenken des Schneidbalkens
1. Klappe mit Seil (S) hochschwenken
- Hydraulik-Steuergerät (ST) vorher kurz auf "HEBEN"
stellen, dadurch wird die Fixierung der Klappe im
Haken gelöst.
- Klappe in Position "B"
2. Mähbalken hydraulisch bis zum Boden
abschwenken
- Hydraulik-Steuergerät (ST) auf "SENKEN" stellen
(s)
- Seil (S) während des Schwenkens loslassen
- H y d r a u l i k - S t e u e r g e r ä t
"SCHWIMMSTELLUNG" stellen (nur bei
doppeltwirkendem Hydraulik-Steuergerät)
0600-D ARBEITSSTELLUNG_3904

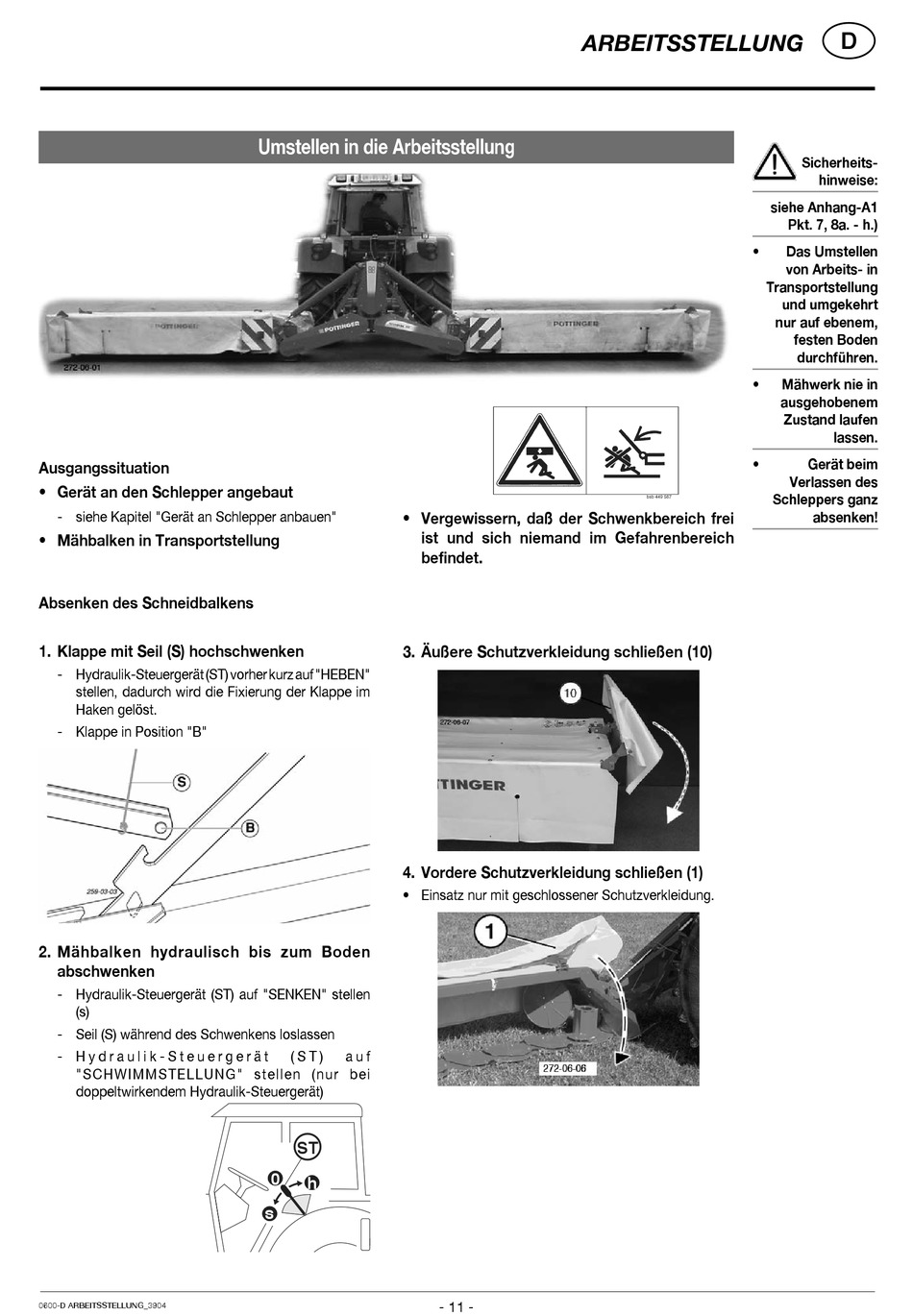

Umstellen in die Arbeitsstellung
• Vergewissern, daß der Schwenkbereich frei
ist und sich niemand im Gefahrenbereich
befindet.
3. Äußere Schutzverkleidung schließen (10)
4. Vordere Schutzverkleidung schließen (1)
• Einsatz nur mit geschlossener Schutzverkleidung.
( S T )
a u f
ST
0
h
s
ARBEITSSTELLUNG
- 11 -
D
Sicherheits-
hinweise:
siehe Anhang-A1
Pkt. 7, 8a. - h.)
•
Das Umstellen
von Arbeits- in
Transportstellung
und umgekehrt
nur auf ebenem,
festen Boden
durchführen.
•
Mähwerk nie in
ausgehobenem
Zustand laufen
lassen.
•
Gerät beim
Verlassen des
Schleppers ganz
absenken!
