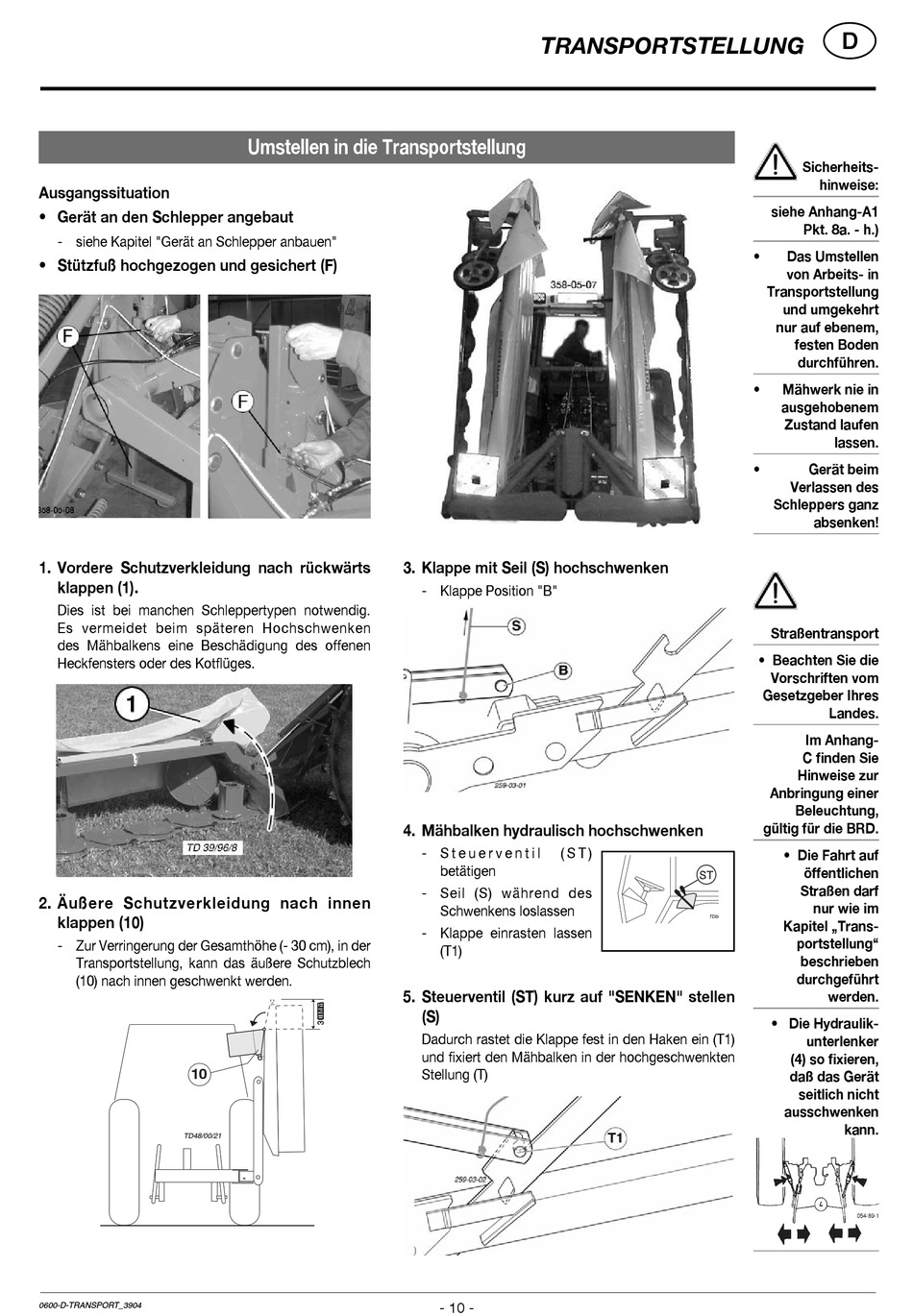

Ausgangssituation
• Gerät an den Schlepper angebaut
- siehe Kapitel "Gerät an Schlepper anbauen"
• Stützfuß hochgezogen und gesichert (F)
1. Vordere Schutzverkleidung nach rückwärts
klappen (1).
Dies ist bei manchen Schleppertypen notwendig.
Es vermeidet beim späteren Hochschwenken
des Mähbalkens eine Beschädigung des offenen
Heckfensters oder des Kotflüges.
2. Äußere Schutzverkleidung nach innen
klappen (10)
- Zur Verringerung der Gesamthöhe (- 30 cm), in der
Transportstellung, kann das äußere Schutzblech
(10) nach innen geschwenkt werden.
10
TD48/00/21
0600-D-TRANSPORT_3904
Umstellen in die Transportstellung
3. Klappe mit Seil (S) hochschwenken
4. Mähbalken hydraulisch hochschwenken
5. Steuerventil (ST) kurz auf "SENKEN" stellen
TRANSPORTSTELLUNG
- Klappe Position "B"
- S t e u e r v e n t i l
( S T )
betätigen
- Seil (S) während des
Schwenkens loslassen
- Klappe einrasten lassen
(T1)
(S)
Dadurch rastet die Klappe fest in den Haken ein (T1)
und fixiert den Mähbalken in der hochgeschwenkten
Stellung (T)
- 10 -
D
Sicherheits-
hinweise:
siehe Anhang-A1
Pkt. 8a. - h.)
•
Das Umstellen
von Arbeits- in
Transportstellung
und umgekehrt
nur auf ebenem,
festen Boden
durchführen.
•
Mähwerk nie in
ausgehobenem
Zustand laufen
lassen.
•
Gerät beim
Verlassen des
Schleppers ganz
absenken!
Straßentransport
• Beachten Sie die
Vorschriften vom
Gesetzgeber Ihres
Landes.
Im Anhang-
C finden Sie
Hinweise zur
Anbringung einer
Beleuchtung,
gültig für die BRD.
• Die Fahrt auf
öffentlichen
Straßen darf
nur wie im
Kapitel „Trans-
port stellung"
beschrieben
durchgeführt
werden.
• Die Hydraulik-
unter lenker
(4) so fixieren,
daß das Gerät
seitlich nicht
ausschwenken
kann.
