WARNUNG
y Die Vibrations- und Lärmemissionen während des
tatsächlichen Gebrauchs vom Werkzeug können sich
von den deklarierten Werten in Abhängigkeit von der
Art unterscheiden, wie das Werkzeug benutzt wird, vor
allem welches Werkstück bearbeitet wird.
y Es sind Sicherheitsmessungen zum Schutz der bedienen-
den Person zu bestimmen, die auf der Bewertung der
Exposition unter tatsächlichen Nutzungsbedingungen
basieren (es ist mit allen Teilen vom Arbeitszyklus zu
rechnen, wie Zeit, während der das Werkzeug stillsteht
und wenn es leerläuft, ausgenommen der Startzeit).
III. Bestandteile
und Bedienungselemente
Abb. 1, Position–Beschreibung
1. Spannmutter der Spannzange
2. Spindelarretiertaste zum Werkzeugtausch
3. Griffbereich
4. Drehzahlregelung
5. Haken zum Aufhängen an einem Ständer
6. Netzkabel
7. Betriebsschalter
8. Abdeckung der Kohlebürsten
9. Abnehmbare Schutzabdeckung (gilt nur für Modell 404117)
10. Tiefenanschlag (gilt nur für Modell 404117)
IV. Vorbereitung
der Schleifmaschine
zur Anwendung
•
WARNUNG
y Lesen Sie vor der Inbetriebnahme des Gerätes die kom-
plette Bedienungsanleitung und halten Sie diese in der
Nähe des Gerätes, damit sich der Bediener mit ihr vertraut
machen kann. Falls Sie das Produkt jemandem ausleihen
oder verkaufen, legen Sie stets diese Gebrauchsanleitung
bei. VVerhindern Sie die Beschädigung dieser
Bedienungsanleitung. Der Hersteller trägt keine
Verantwortung für Schäden infolge vom Gebrauch des
Gerätes im Widerspruch zu dieser Bedienungsanleitung.
Machen Sie sich vor dem Gebrauch des Gerätes mit allen
seinen Bedienungselementen und Bestandteilen und auch
mit dem Ausschalten des Gerätes vertraut, um es im Falle
einer gefährlichen Situation sofort ausschalten zu können.
DE
Überprüfen Sie vor der Inbetriebnahme alle Komponenten
auf festen Sitz und prüfen Sie, ob einige Teile des Gerätes,
wie z. B. die Schutzvorrichtungen, nicht beschädigt bzw.
falsch installiert sind, oder ob sie nicht am jeweiligen Ort
fehlen. Als Beschädigung wird auch beschädigte oder mor-
sche Isolierung des Netzkabels oder beschädigter Stecker
des Netzkabels angesehen. Benutzen Sie kein Gerät mit
beschädigten oder fehlenden Teilen, sondern organisieren
Sie dessen Reparatur oder Austausch in der Werkstatt der
Marke Extol® – siehe Kapitel Service und Wartung oder auf
der Webseite in der Einleitung der Gebrauchsanleitung.
VORBEREITUNG DER WERKZEUGE
ZUR ANWENDUNG
y Die Vorbereitung der Werkzeuge für den Gebrauch ist auf den
entsprechenden Abbildungen in diesem Handbuch dargestellt.
y Schrauben Sie die Filzpolierwerkzeuge wie in Abbildung
3 gezeigt auf das Gewinde mit Spitze.
y Falls Unterlegscheiben Teil des Werkzeugs sind, müssen
sie auf beiden Seiten des Werkzeugs angebracht wer-
den (siehe Abb.4 oder Abb.6).
y Zum Aufschieben der Schleifwalzen auf die Gummitragwalze
am Schaft reduzieren Sie zunächst den Durchmesser der
Gummiwalze mit einem Schraubendreher, so dass die
Schleifwalze aufgeschoben werden kann, und vergrößern
Sie dann den Durchmesser der Gummiwalze wieder mit dem
Schraubendreher, so dass die Schleifwalze fest sitzt (Abb.5).
•
HINWEIS
y Verwenden Sie nur unbeschädigte Werkzeuge - als beschä-
digt gelten z. B. abgeschlagene Kanten, gerissene oder
verformte Werkzeuge. Prüfen Sie die Werkzeuge vor der
Verwendung gründlich. Verwenden Sie keine Werkzeuge,
die Risse, Absplitterungen, Verformungen usw. aufweisen.
y Für die Verwendung von Werkzeugen, die für eine
niedrigere Drehzahl als die maximale Drehzahl der
Schleifmaschine ausgelegt sind, stellen Sie die Drehzahl
mit dem Stellrädchen niedriger ein (Abb. 1, Position 4).
BEISPIELE FÜR DEN EINSATZ
VON WERKZEUGEN UND WERKZEUGZUBEHÖR
y Die nachstehende Tabelle enthält Beispiele für die
Verwendung von Werkzeugen und Zubehörteilen, die in
einigen Sets enthalten sein können. Die Auflistung von
Werkzeugen in der Tabelle bedeutet nicht, dass sie Teil
des mit der Schleifmaschine gelieferten Zubehörs sind.
48

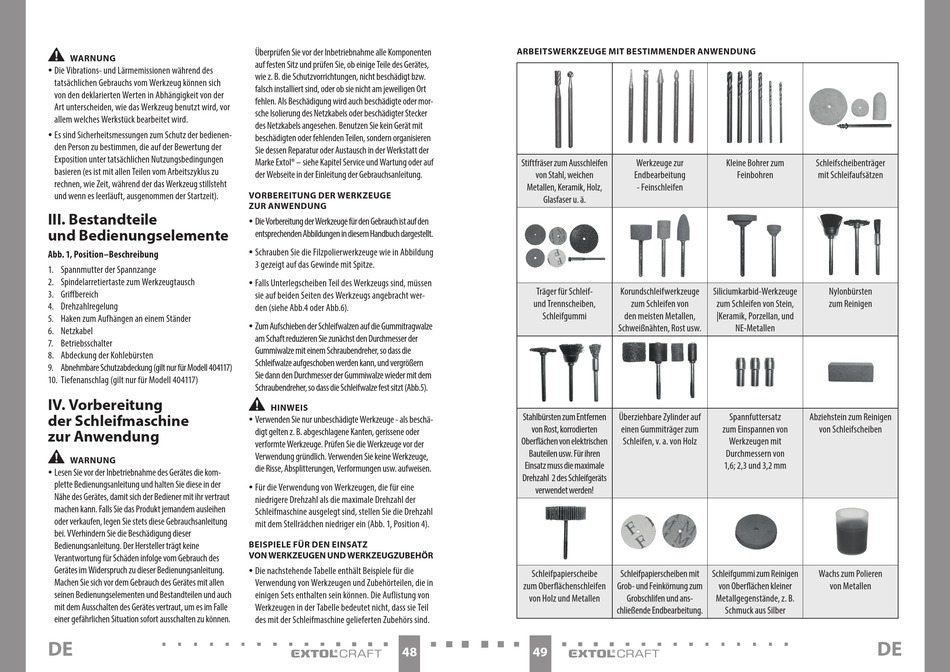

ARBEITSWERKZEUGE MIT BESTIMMENDER ANWENDUNG
Stiftfräser zum Ausschleifen
Werkzeuge zur
von Stahl, weichen
Endbearbeitung
Metallen, Keramik, Holz,
- Feinschleifen
Glasfaser u. ä.
Träger für Schleif-
Korundschleifwerkzeuge
und Trennscheiben,
zum Schleifen von
Schleifgummi
den meisten Metallen,
Schweißnähten, Rost usw.
Stahlbürsten zum Entfernen
Überziehbare Zylinder auf
von Rost, korrodierten
einen Gummiträger zum
Oberflächen von elektrischen
Schleifen, v. a. von Holz
Bauteilen usw. Für ihren
Einsatz muss die maximale
Drehzahl 2 des Schleifgeräts
verwendet werden!
Schleifpapierscheibe
Schleifpapierscheiben mit
zum Oberflächenschleifen
Grob- und Feinkörnung zum
von Holz und Metallen
Grobschlifen und ans-
chließende Endbearbeitung.
49
Kleine Bohrer zum
Schleifscheibenträger
Feinbohren
mit Schleifaufsätzen
Siliciumkarbid-Werkzeuge
Nylonbürsten
zum Schleifen von Stein,
zum Reinigen
|Keramik, Porzellan, und
NE-Metallen
Spannfuttersatz
Abziehstein zum Reinigen
zum Einspannen von
von Schleifscheiben
Werkzeugen mit
Durchmessern von
1,6; 2,3 und 3,2 mm
Schleifgummi zum Reinigen
Wachs zum Polieren
von Oberflächen kleiner
von Metallen
Metallgegenstände, z. B.
Schmuck aus Silber
DE
