Súčasti A Ovládacie Prvky - Extol Craft 404112 Bedienungsanleitung

y Je nutné určiť bezpečnostné merania na ochranu
obsluhujúcej osoby, ktoré sú založené na zhodnotení
expozície v skutočných podmienkach používania (počí-
tať so všetkými časťami pracovného cyklu, ako je čas,
keď je náradie vypnuté a keď beží naprázdno, okrem
času spustenia).

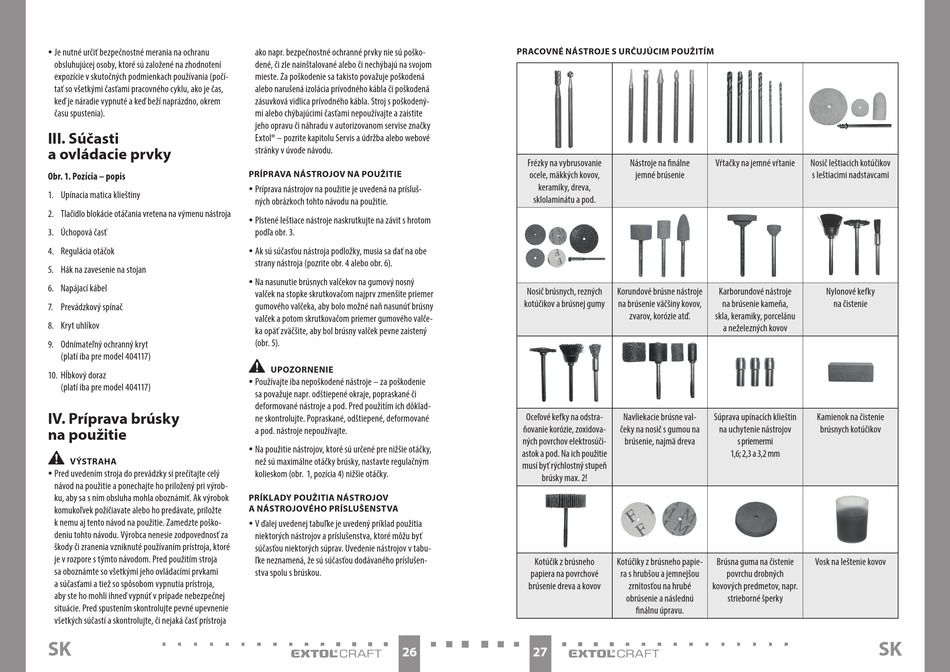

III. Súčasti
a ovládacie prvky
Obr. 1. Pozícia – popis
1. Upínacia matica klieštiny
2. Tlačidlo blokácie otáčania vretena na výmenu nástroja
3. Úchopová časť
4. Regulácia otáčok
5. Hák na zavesenie na stojan
6. Napájací kábel
7. Prevádzkový spínač
8. Kryt uhlíkov
9. Odnímateľný ochranný kryt
(platí iba pre model 404117)
10. Hĺbkový doraz
(platí iba pre model 404117)
IV. Príprava brúsky
na použitie
•
VÝSTRAHA
y Pred uvedením stroja do prevádzky si prečítajte celý
návod na použitie a ponechajte ho priložený pri výrob-
ku, aby sa s ním obsluha mohla oboznámiť. Ak výrobok
komukoľvek požičiavate alebo ho predávate, priložte
k nemu aj tento návod na použitie. Zamedzte poško-
deniu tohto návodu. Výrobca nenesie zodpovednosť za
škody či zranenia vzniknuté používaním prístroja, ktoré
je v rozpore s týmto návodom. Pred použitím stroja
sa oboznámte so všetkými jeho ovládacími prvkami
a súčasťami a tiež so spôsobom vypnutia prístroja,
aby ste ho mohli ihneď vypnúť v prípade nebezpečnej
situácie. Pred spustením skontrolujte pevné upevnenie
všetkých súčastí a skontrolujte, či nejaká časť prístroja
SK
ako napr. bezpečnostné ochranné prvky nie sú poško-
dené, či zle nainštalované alebo či nechýbajú na svojom
mieste. Za poškodenie sa takisto považuje poškodená
alebo narušená izolácia prívodného kábla či poškodená
zásuvková vidlica prívodného kábla. Stroj s poškodený-
mi alebo chýbajúcimi časťami nepoužívajte a zaistite
jeho opravu či náhradu v autorizovanom servise značky
Extol® – pozrite kapitolu Servis a údržba alebo webové
stránky v úvode návodu.
PRÍPRAVA NÁSTROJOV NA POUŽITIE
y Príprava nástrojov na použitie je uvedená na prísluš-
ných obrázkoch tohto návodu na použitie.
y Plstené leštiace nástroje naskrutkujte na závit s hrotom
podľa obr. 3.
y Ak sú súčasťou nástroja podložky, musia sa dať na obe
strany nástroja (pozrite obr. 4 alebo obr. 6).
y Na nasunutie brúsnych valčekov na gumový nosný
valček na stopke skrutkovačom najprv zmenšite priemer
gumového valčeka, aby bolo možné naň nasunúť brúsny
valček a potom skrutkovačom priemer gumového valče-
ka opäť zväčšite, aby bol brúsny valček pevne zaistený
(obr. 5).
•
UPOZORNENIE
y Používajte iba nepoškodené nástroje – za poškodenie
sa považuje napr. odštiepené okraje, popraskané či
deformované nástroje a pod. Pred použitím ich dôklad-
ne skontrolujte. Popraskané, odštiepené, deformované
a pod. nástroje nepoužívajte.
y Na použitie nástrojov, ktoré sú určené pre nižšie otáčky,
než sú maximálne otáčky brúsky, nastavte regulačným
kolieskom (obr. 1, pozícia 4) nižšie otáčky.
PRÍKLADY POUŽITIA NÁSTROJOV
A NÁSTROJOVÉHO PRÍSLUŠENSTVA
y V ďalej uvedenej tabuľke je uvedený príklad použitia
niektorých nástrojov a príslušenstva, ktoré môžu byť
súčasťou niektorých súprav. Uvedenie nástrojov v tabu-
ľke neznamená, že sú súčasťou dodávaného príslušen-
stva spolu s brúskou.
26
PRACOVNÉ NÁSTROJE S URČUJÚCIM POUŽITÍM
Frézky na vybrusovanie Nástroje na finálne
ocele, mäkkých kovov, jemné brúsenie
keramiky, dreva,
sklolaminátu a pod.
Nosič brúsnych, rezných Korundové brúsne nástroje
kotúčikov a brúsnej gumy na brúsenie väčšiny kovov,
zvarov, korózie atď.
Oceľové kefky na odstra- Navliekacie brúsne val-
ňovanie korózie, zoxidova- čeky na nosič s gumou na
ných povrchov elektrosúči- brúsenie, najmä dreva
astok a pod. Na ich použitie
musí byť rýchlostný stupeň
brúsky max. 2!
Kotúčik z brúsneho Kotúčiky z brúsneho papie-
papiera na povrchové ra s hrubšou a jemnejšou
brúsenie dreva a kovov zrnitosťou na hrubé
obrúsenie a následnú
finálnu úpravu.
27
Vŕtačky na jemné vŕtanie Nosič leštiacich kotúčikov
s leštiacimi nadstavcami
Karborundové nástroje Nylonové kefky
na brúsenie kameňa, na čistenie
skla, keramiky, porcelánu
a neželezných kovov
Súprava upínacích klieštin Kamienok na čistenie
na uchytenie nástrojov brúsnych kotúčikov
s priemermi
1,6; 2,3 a 3,2 mm
Brúsna guma na čistenie Vosk na leštenie kovov
povrchu drobných
kovových predmetov, napr.
strieborné šperky
SK
